Номенклатурный номер: 110301-01658 Скопировано в буфер обмена

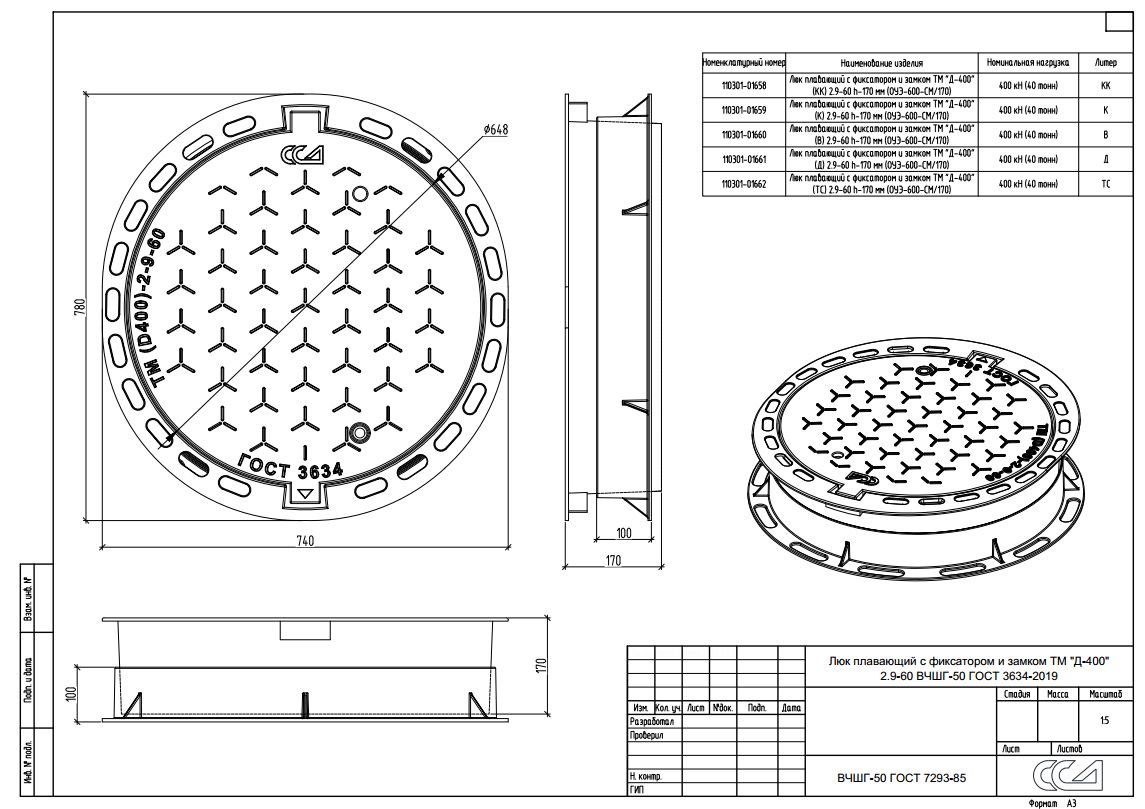

Люк плавающий ВЧШГ с ремонтной (фланцевой)  вставкой тип ТМ "Д-400" (КК) 2.9-60 (ОУЭ-600-СМ/170) внешний вид 1

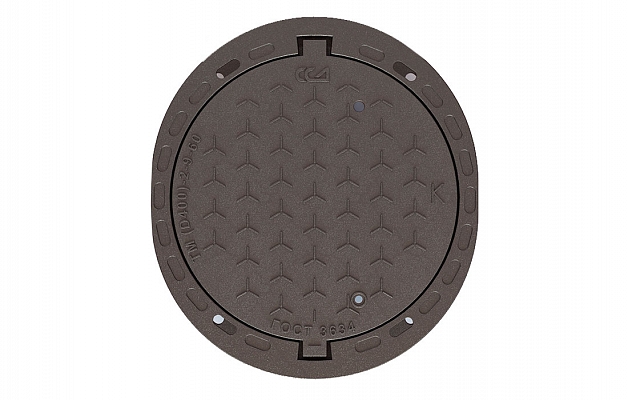

Люк плавающий ВЧШГ с ремонтной (фланцевой)  вставкой тип ТМ "Д-400" (КК) 2.9-60 (ОУЭ-600-СМ/170) внешний вид 2

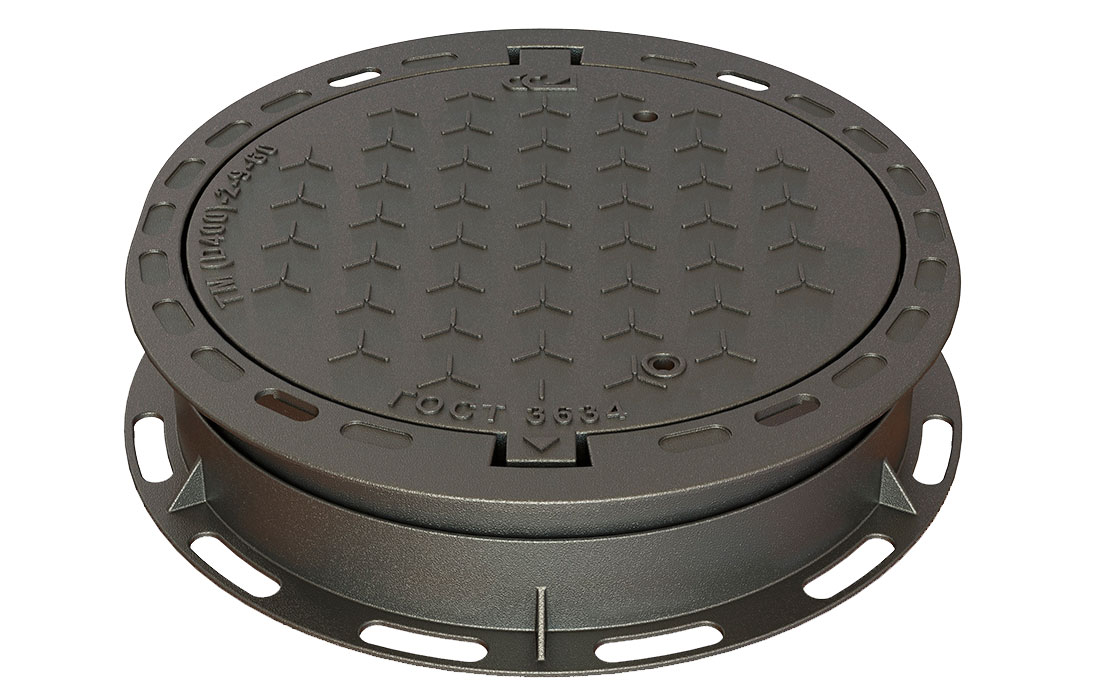

Люк плавающий ВЧШГ с ремонтной (фланцевой)  вставкой тип ТМ "Д-400" (КК) 2.9-60 (ОУЭ-600-СМ/170) внешний вид 3

Описание (PDF)

Модель товара:   DWG RFA
Задать вопрос

Предназначен для установки на горловины канализационных колодцев инженерных сетей Кабельной Канализации (КК), расположенных в зонах магистральных автодорог. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк плавающий тяжелого магистрального типа с ремонтной вставкой из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса, крышки и опорного кольца. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности плавающих люков с шарнирным механизмом из «ВЧШГ»:

  • Изменение высоты плавающего люка за счет опоры верхней части на конструкцию дорожного полотна;
  • Не выделяются на фоне дорожного покрытия;
  • Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
  • Возможность манипуляций одному человеку;
  • Отсутствие вибрирования крышки при наезде автотранспорта;
  • Битумное покрытие поверхности люка защищает конструкцию от коррозии;
  • Низкая стоимость металла ВЧШГ в пунктах приема металла;
  • Устойчивость к различным температурным режимам;
  • Современный дизайн.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 17.06.2024 27 978.00 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, с НДС: 26 579.10 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, с НДС: 24 620.64 руб.
Цена розничная, Без НДС: на 17.06.2024 23 315.00 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, без НДС: 22 149.25 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, без НДС: 20 517.20 руб.
Параметры товара
Характеристики
Номинальная нагрузка, т/кН 40/400
Марка чугуна ВЧ 50
Размер корпуса, мм 780х740
Диаметр лаза, мм 600
Высота, мм 170
Масса, кг 84
Комплектация
Корпус люка 1 шт.
Крышка люка 1 шт.
Уплотнительная резинка 1 шт.
Ремонтная вставка 1 шт.
Логистические параметры
Объем, м3: 0,103282
Вес, кг.: 85,7
Маркировка
ВЧШГ Высокопрочный чугун с шаровидным графитом
ТМ Люк тяжелый магистральный
Д-400 Тяжелый люк c номинальной нагрузкой 400 кН (40тонн)
КК Кабельная канализация
2 с запорным замковым устройством
9 с плавающим (самонивелирующим) корпусом
60 диаметр проёма в корпусе (в сантиметрах)
h высота люка (в миллиметрах)
ОУЭ опорно-укрывной элемент (синоним к названию)
