Номенклатурный номер: 110301-01573 Скопировано в буфер обмена

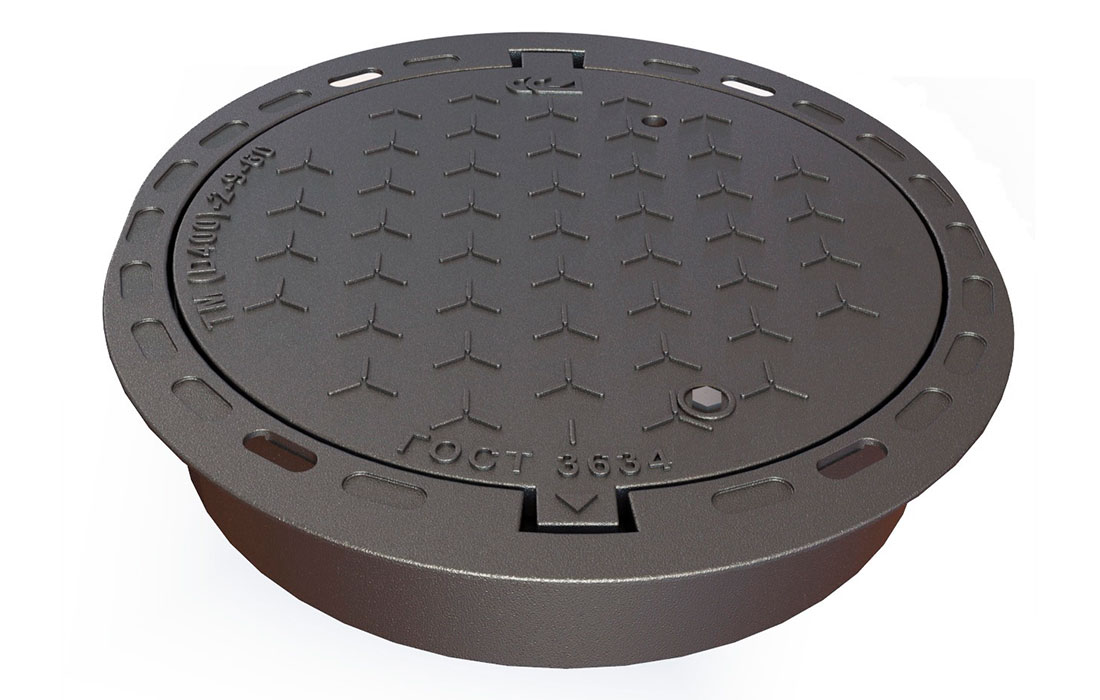

Люк плавающий ВЧШГ с шарниром и замком  ТМ "Д-400" (КК) 2.7.9-60 h=140 мм (ОУЭ-600-СМ/140) внешний вид 1

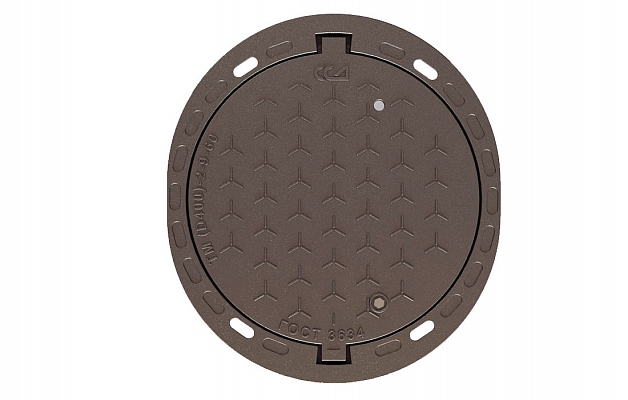

Люк плавающий ВЧШГ с шарниром и замком  ТМ "Д-400" (КК) 2.7.9-60 h=140 мм (ОУЭ-600-СМ/140) внешний вид 2

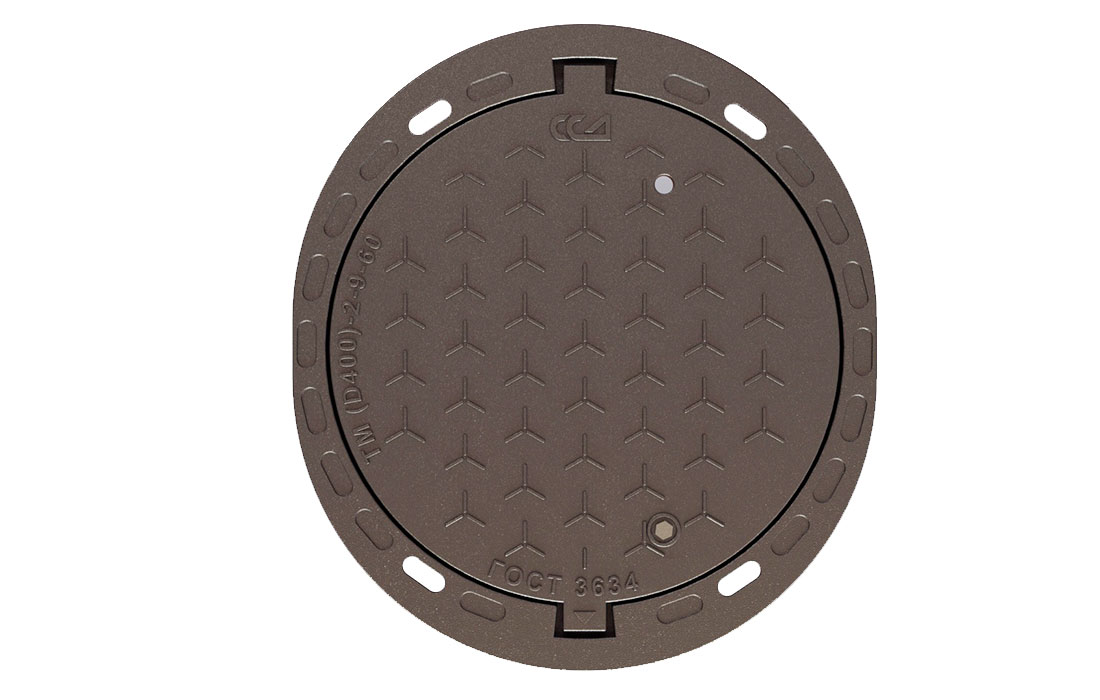

Люк плавающий ВЧШГ с шарниром и замком  ТМ "Д-400" (КК) 2.7.9-60 h=140 мм (ОУЭ-600-СМ/140) внешний вид 3

Описание (PDF)

Предназначен для установки на горловины канализационных колодцев инженерных сетей Кабельной Канализации (КК), расположенных в зонах магистральных автодорог. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк плавающий тяжелого магистрального типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности плавающих люков с шарнирным механизмом из «ВЧШГ»:

  • Изменение высоты плавающего люка за счет опоры верхней части на конструкцию дорожного полотна;
  • Не выделяются на фоне дорожного покрытия;
  • Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
  • Возможность манипуляций одному человеку;
  • Отсутствие вибрирования крышки при наезде автотранспорта;
  • Битумное покрытие поверхности люка защищает конструкцию от коррозии;
  • Низкая стоимость металла ВЧШГ в пунктах приема металла;
  • Устойчивость к различным температурным режимам;
  • Облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
  • Современный дизайн;
  • Возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-99 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена распродажи:, с НДС: на 19.03.2024 22 912.97 руб.
Цена распродажи:, Без НДС: на 19.03.2024 19 094.14 руб.
Параметры товара
Характеристики
Номинальная нагрузка, т/кН 40/400
Срок эксплуатации, лет 10
Марка чугуна ВЧ 50
Размер корпуса, мм 820х740
Диаметр лаза, мм 600
Высота, мм 140
Масса, кг 70
Комплектация
Люк в сборе (корпус, крышка, эластическая прокладка, шарнир) 1 шт.
Логистические параметры
Объем, м3: 0,084952
Вес, кг.: 68
Маркировка
ВЧШГ Высокопрочный чугун с шаровидным графитом
ТМ Люк тяжелый магистральный
Д-400 Тяжелый люк c номинальной нагрузкой 400 кН (40тонн)
КК Кабельная канализация
2 с запорным замковым устройством
7 с крышкой, шарнирно прикрепленной к корпусу
60 диаметр проёма в корпусе (в сантиметрах)
h высота люка (в миллиметрах)
ОУЭ опорно-укрывной элемент (синоним к названию)
