Номенклатурный номер: 110301-01167 Скопировано в буфер обмена

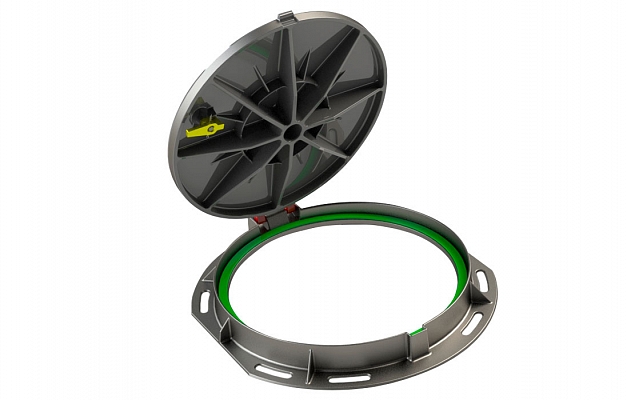

Люк с з/у и шарниром ВЧШГ тип Т "С-250"(Г) 2.7-60 ГОСТ 3634-2019 внешний вид 1

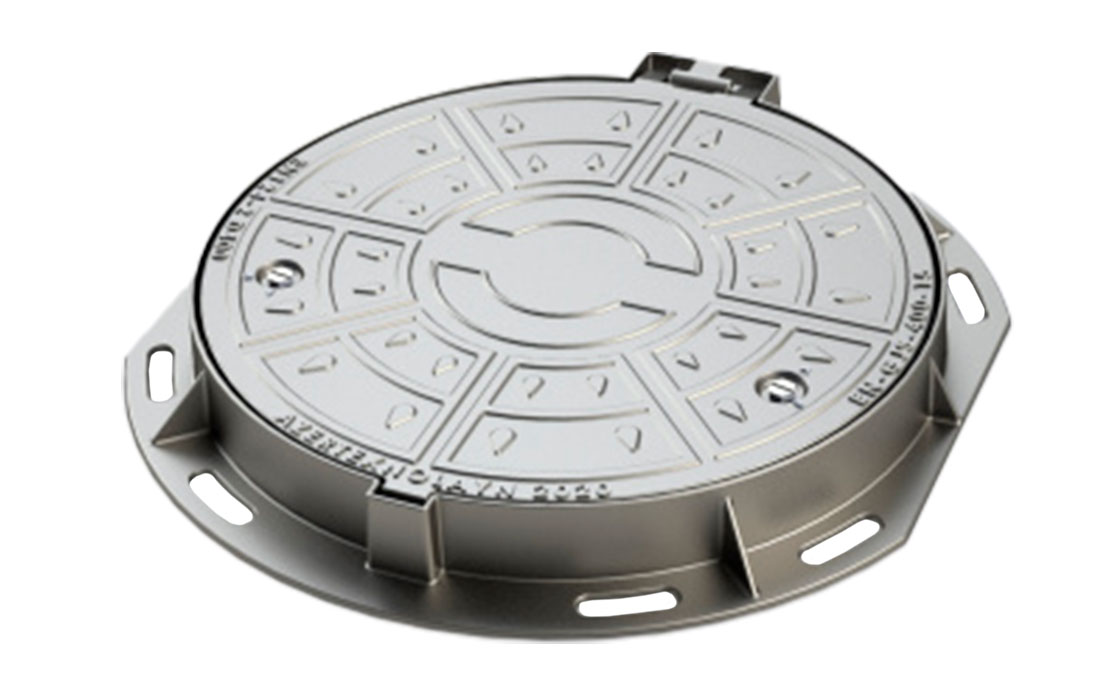

Люк с з/у и шарниром ВЧШГ тип Т "С-250"(Г) 2.7-60 ГОСТ 3634-2019 внешний вид 2

Описание (PDF)

Предназначен для установки на горловины колодцев (смотровых устройств) инженерных сетей, расположенных в зонах городских автодорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Выдерживают нормативную нагрузку 25 тонн сил (250 кН).

Люк круглый тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка оснащена замком флажкового типа, который предотвращает произвольное открытие крышки люка при наезде автотранспорта. Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки люка, твёрдость эластичной прокладки не ниже 40 ед. по Шору.

Форма люка – круглая.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.

Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм2)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее <0,5%


• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• современный дизайн;
• возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.


Является заменой устаревшим товарам №: 110301-01165, 110301-01172

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 28.03.2024 15 120.72 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, с НДС: 14 364.68 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, с НДС: 13 306.23 руб.
Цена розничная, Без НДС: на 28.03.2024 12 600.60 руб.
Мелкий опт: 10 шт
Оптовая скидка: 5%
Цена оптовая, без НДС: 11 970.57 руб.
Крупный опт: 30 шт
Оптовая скидка: 12%
Цена оптовая, без НДС: 11 088.53 руб.
Параметры товара
Характеристики
Марка чугуна ВЧ 50
Номинальная нагрузка, т/кН 25/250
Диаметр корпуса, мм 800
Диаметр крышки, мм 658
Диаметр лаза, мм 600
Высота, мм 80
Масса, кг 55
Комплектация
Люк в сборе 1 шт.
Логистические параметры
Объем, м3: 0,068890
Вес, кг.: 55
