Муфта 3 КНТп-10 (25-50) с наконечниками ЗЭТА zeta21418

Номенклатурный номер: 120401-00124 Скопировано в буфер обмена

Описание (PDF)

Задать вопрос

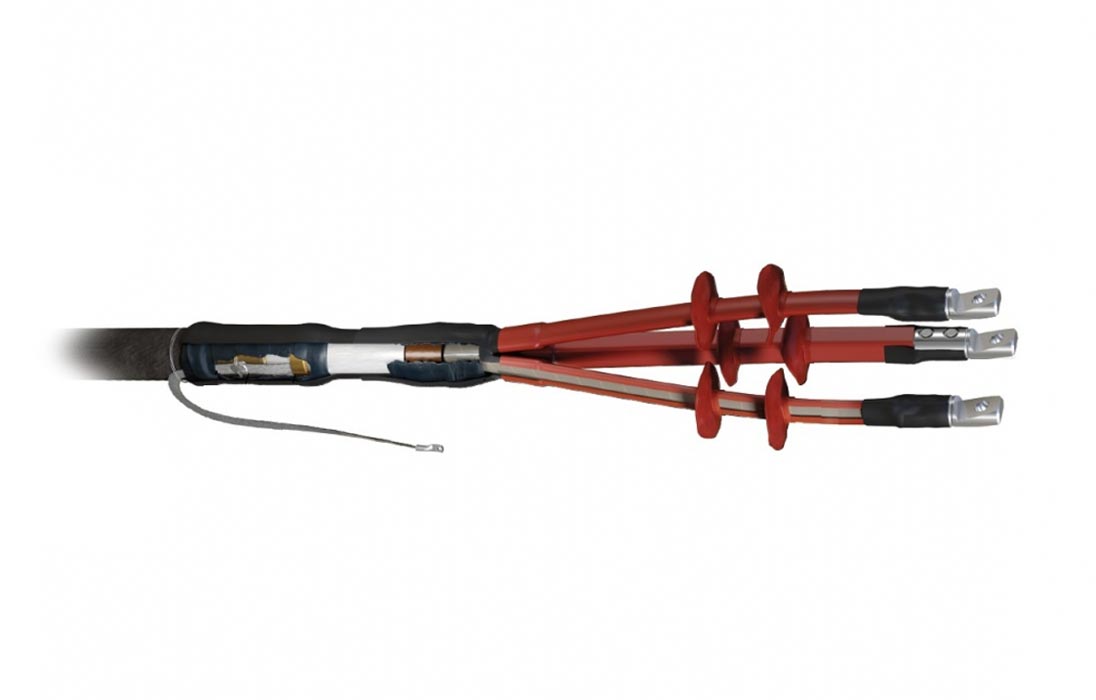

Предназначены для оконцевания 3-x жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10кВ и устанавливаются на открытом воздухе, в том числе в качестве мачтовых.

Концевая муфта КНТп состоит в основном из термоусаживаемых частей (трубок разного диаметра), манжет и перчатки, являющихся маслостойкими, а также стойкими к температурным колебаниям.

Перчатка состоит из изолирующего термоусаживаемого материала. На внутренней поверхности термоусаживаемой перчатки нанесен термоплавкий клей-герметик, обеспечивающий высокую степень адгезии. Также в состав комплектующих концевой термоусаживаемой муфты входят жильные изоляторы, стойкие к воздействию окружающей среды и токам утечки.

Все термоусаживаемые материалы после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм.

Особенности конструкции:
• применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корня разделки кабеля и максимально снижает риск пробоя;
• слой термоплавкого клея, нанесенный на внутренние поверхности термоусаживаемых элементов, позволяет добиться полной герметизации муфты;
• жильные изоляторы-«юбки», входящие в комплекты муфты, обеспечивают наличие «сухих» зон и увеличивают длину пути токов утечки по поверхности изоляции;
• применение маслоотделитеьной и антитрекинговой трубки значительно увеличивает надежность муфты;
• по желанию заказчика поставляется в двух видах:
— c материалами для паяного присоединения провода заземления;
— с непаяным комплектом заземления (пружинка,терка).

Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта

Панков Леонид Валерьевич

Тел.: +7 (495) 786-34-34, доб. 473

E-Mail: pankov@ssd.ru

Отправить запрос

Параметры товара

Характеристики

Сечение жил кабеля, мм²	от 25 до 50
Напряжение, кВ	до 10
Число жил	3
Тип изоляции	Бумажная
Установка	Наружная
Климатическое исполнение	УХЛ 1,5
Система заземления	Паяная
Тип муфты	Концевая
Тип кабеля	ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСП
Температура эксплуатации, °С	-50...+50
Длина разделки, мм	800
Размер упаковки, мм	150x150x820
Масса, кг	1,5

Комплектация

Наконечник болтовой 2НБ	3 шт.
Манжеты на наконечник	3 шт.
Изоляторы	6 шт.
Манжета поясная	1 шт.
Термоусаживаемые перчатки	1 шт.
Герметик узла заземления	1 шт.
Герметик маслостойкий	1 шт.
Бязь	1 шт.
Стеклолента	1 шт.
Трубки жильные изоляционные	3 шт.
Маслоотделительные жильные трубки	3 шт.
Инструкция	1 шт.
Проволока бандажная	1 шт.
Изолента	1 шт.
Комплект напаянного заземления	1 шт.
Провод заземления с наконечником	1 шт.
Бандажная ХБ нить	1 шт.
Перчатки	1 пара

Логистические параметры

Объем, м3:	0,019125
Вес, кг.:	1,5

Инструкции

Инструкция КНТп для брон. кабеля

3 Мб

Инструкция КНТп с НКЗ

3 Мб

Декларации

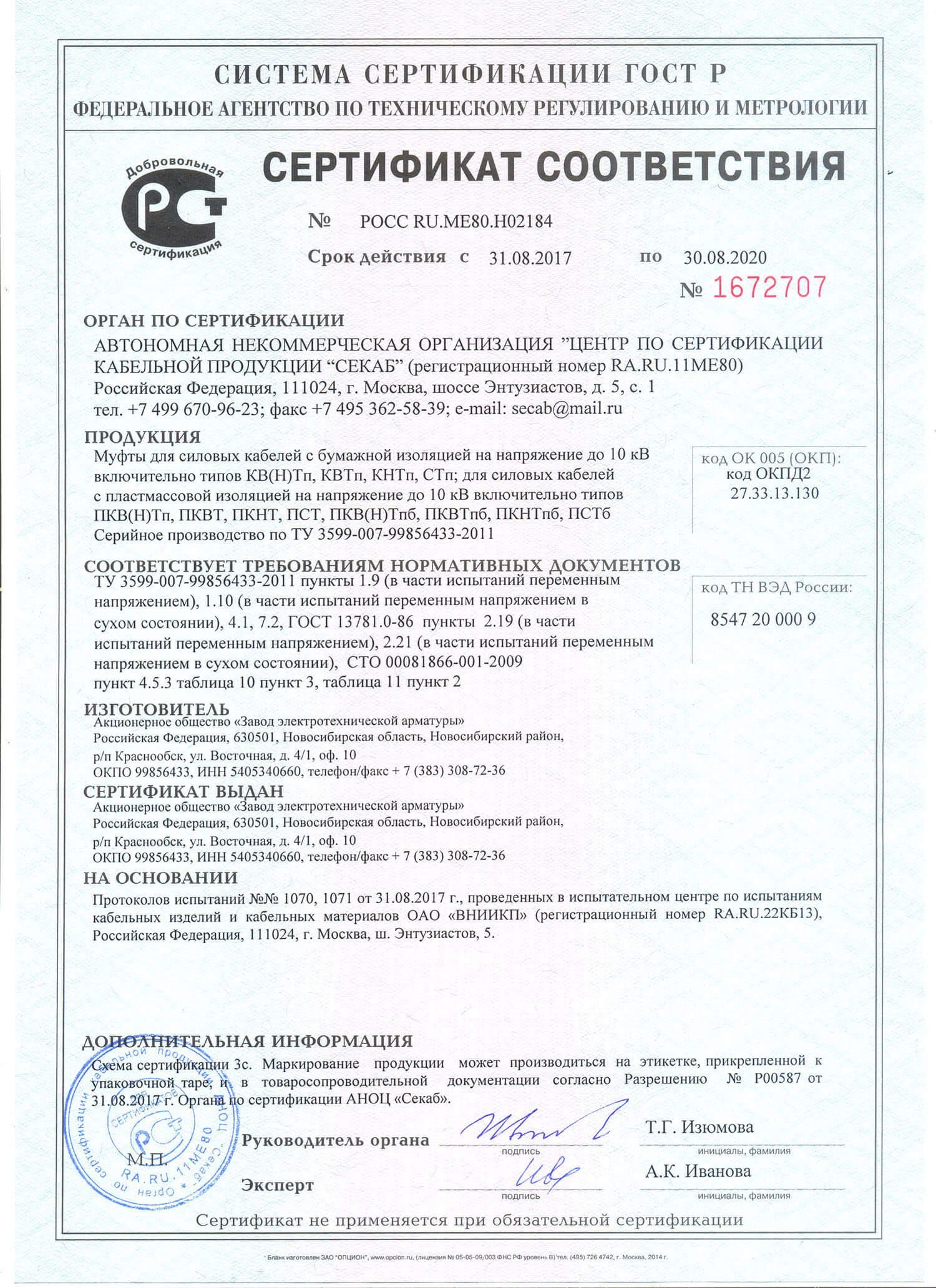

Сертификат соответствия

448 Кб
