Номенклатурный номер: 120317-00161 Скопировано в буфер обмена

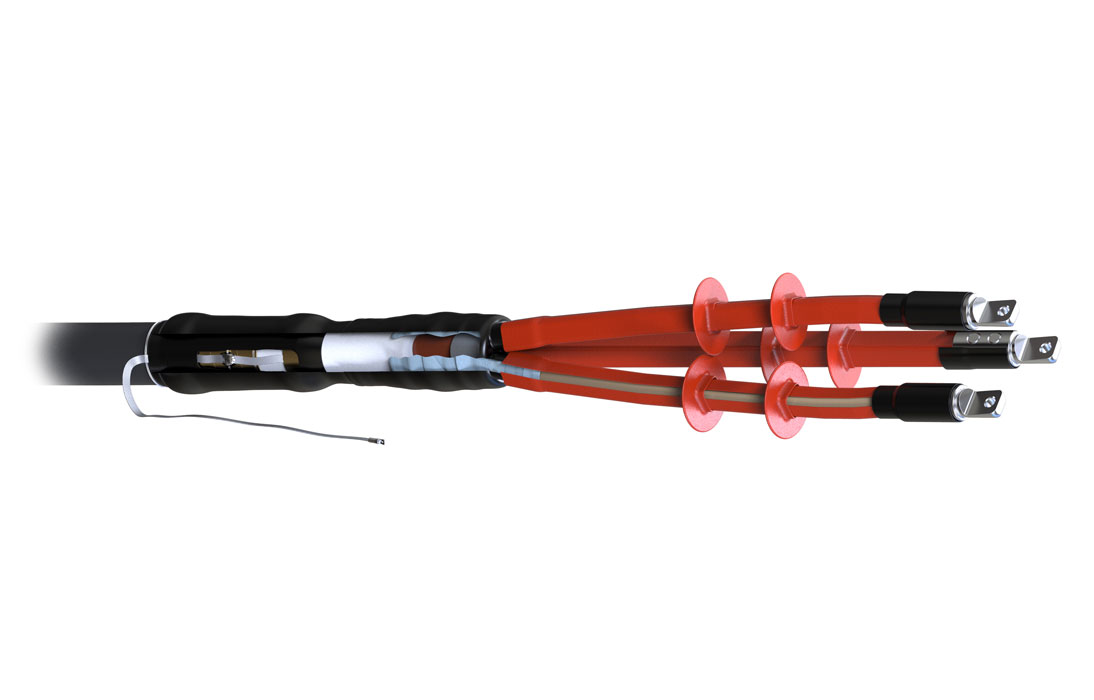

Муфта концевая 3 КНТп-10  (70-120) с наконечниками ССД

Описание (PDF)

Муфта предназначена для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией (с броней/без брони) с общей алюминиевой или свинцовой оболочкой на напряжение до 10кВ для наружной установки.

В состав муфты входят термоусаживаемые маслоотделительные трубки, антитрекинговые трубки восстановления изоляции жилы, манжеты на наконечники и поясные манжеты. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.

В комплект муфты входят алюминиевые наконечники с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.

Провод заземления формируется из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.


Перейти к сопутствующим товарам

В корзину
компл
Прайс-лист
Цена розничная, с НДС: на 18.07.2024 4 791.60 руб.
Оптовое кол-во: 5 компл
Оптовая скидка: 3%
Цена оптовая, с НДС: 4 647.85 руб.
Цена розничная, Без НДС: на 18.07.2024 3 993.00 руб.
Оптовое кол-во: 5 компл
Оптовая скидка: 3%
Цена оптовая, без НДС: 3 873.21 руб.
Параметры товара
Характеристики
Тип муфты Концевая
Сечение жил кабеля, мм² от 70 до 120
Напряжение, кВ до 10
Число жил 3
Тип изоляции Бумага
Установка Наружняя
Климатическое исполнение УХЛ 1,5 ГОСТ 15150
Температура эксплуатации, °С -50...+50
Наличие защитного слоя в кабеле С броней/без брони
Тип кабеля ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж
Размер упаковки, мм 150x200x860
Масса, кг 1,8
Комплектация
Трубка восстановления изоляции жил 3 шт.
Манжета на наконечник 3 шт.
Манжета поясная 1 шт.
Перчатка 1 шт.
Маслоотделительная трубка 3 шт.
Наконечник болтовой 3 шт.
Провод заземления 1 шт.
Герметик 8 шт.
Проволока бандажная 1 шт.
Комплект для пайки 1 шт.
Изолятор 1 шт.
Инструкция 1 шт.
Логистические параметры
Объем, м3: 0,025800
Вес, кг.: 1,9
