Муфта МОГ-У-23-1К4845

Номенклатурный номер: 130101-00050

Описание

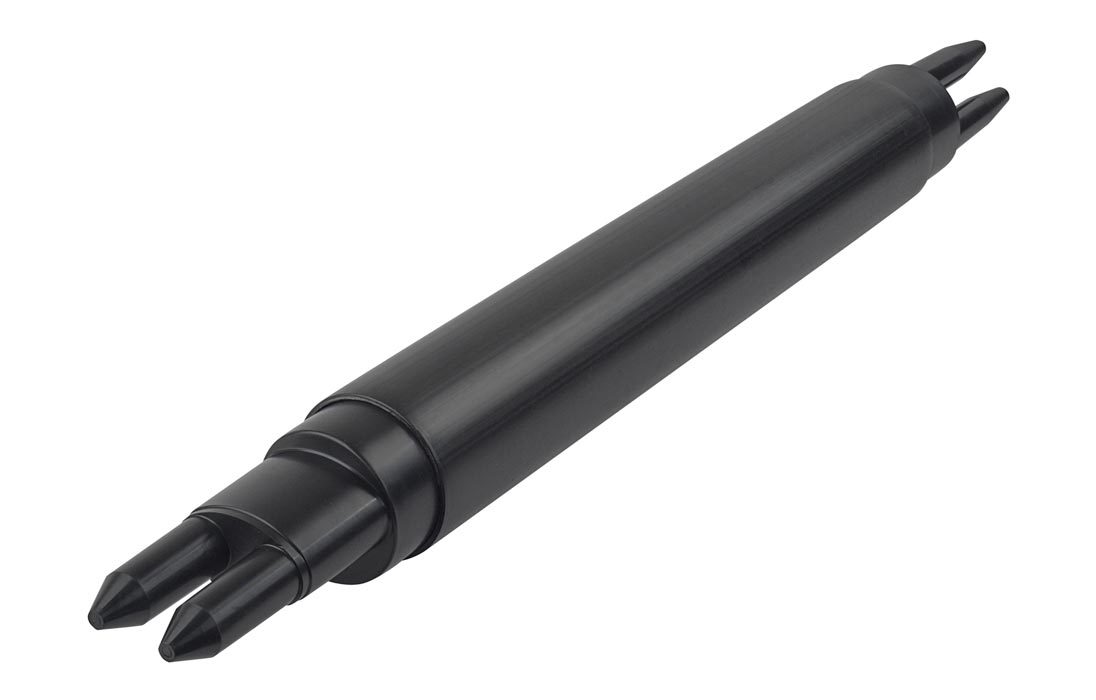

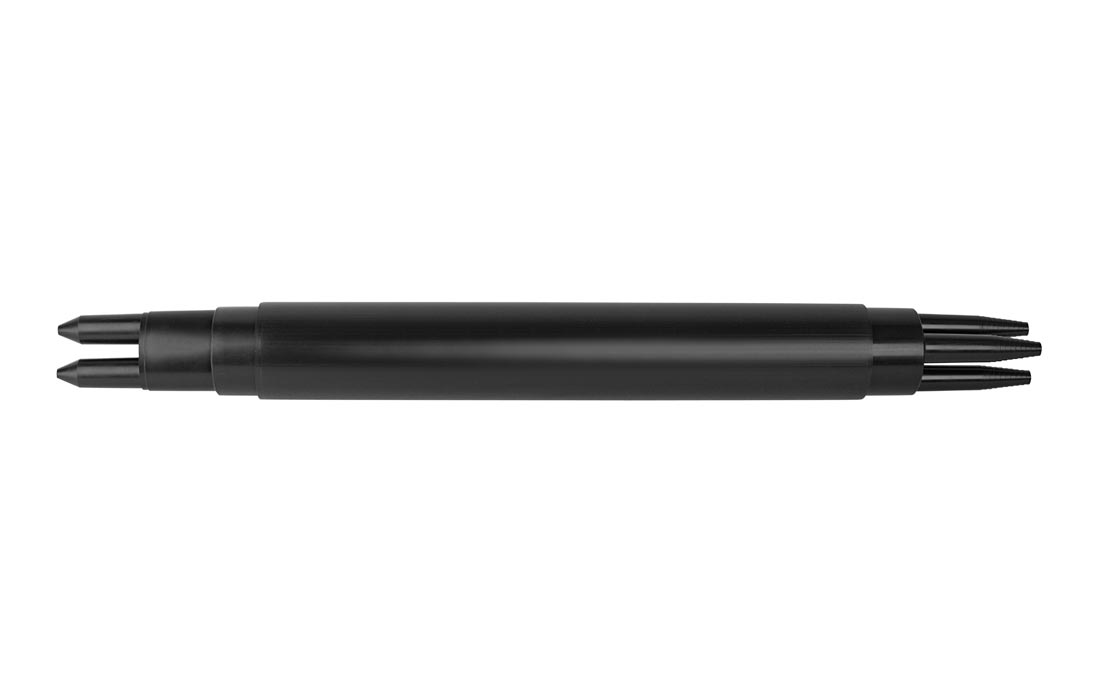

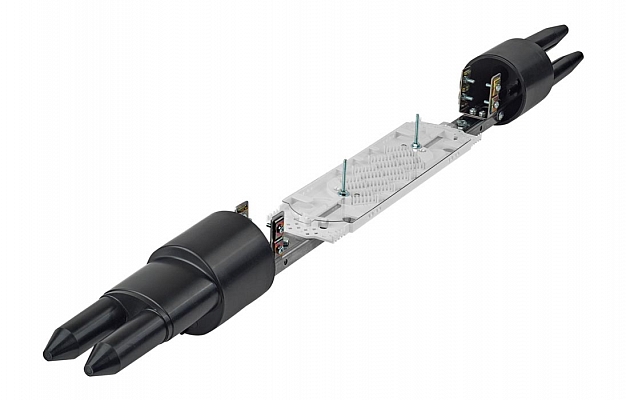

Проходная транзитная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.

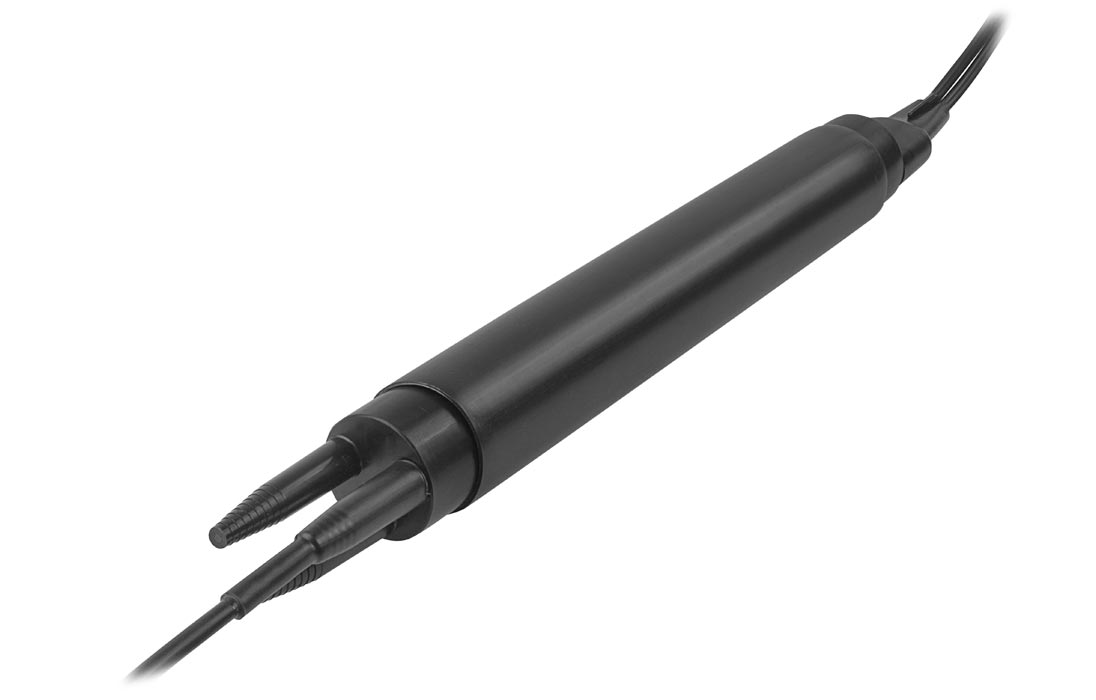

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

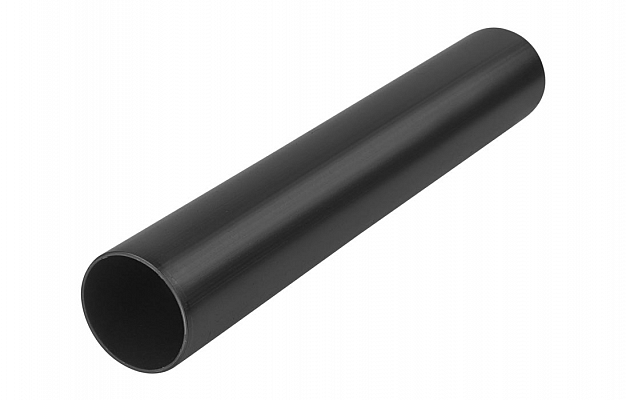

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

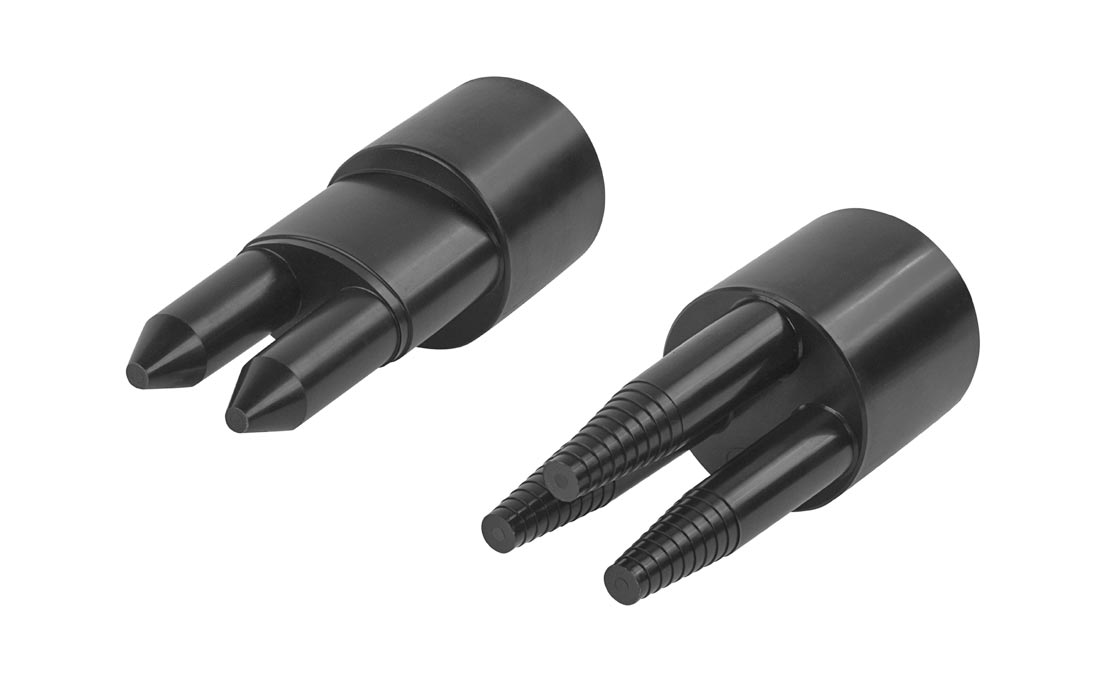

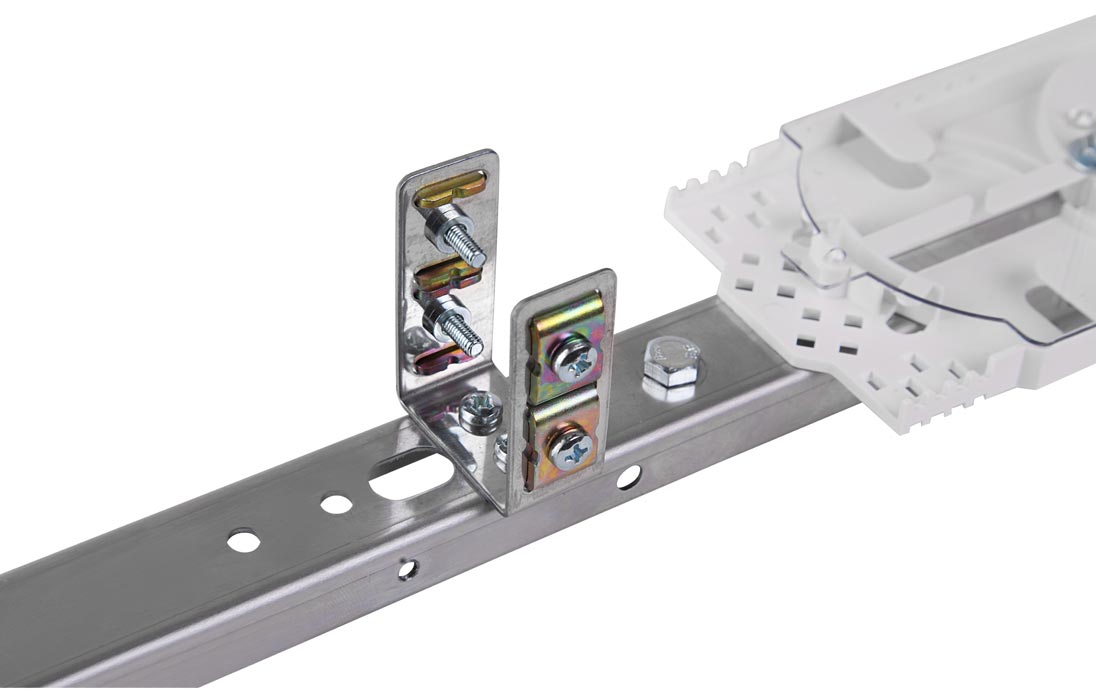

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

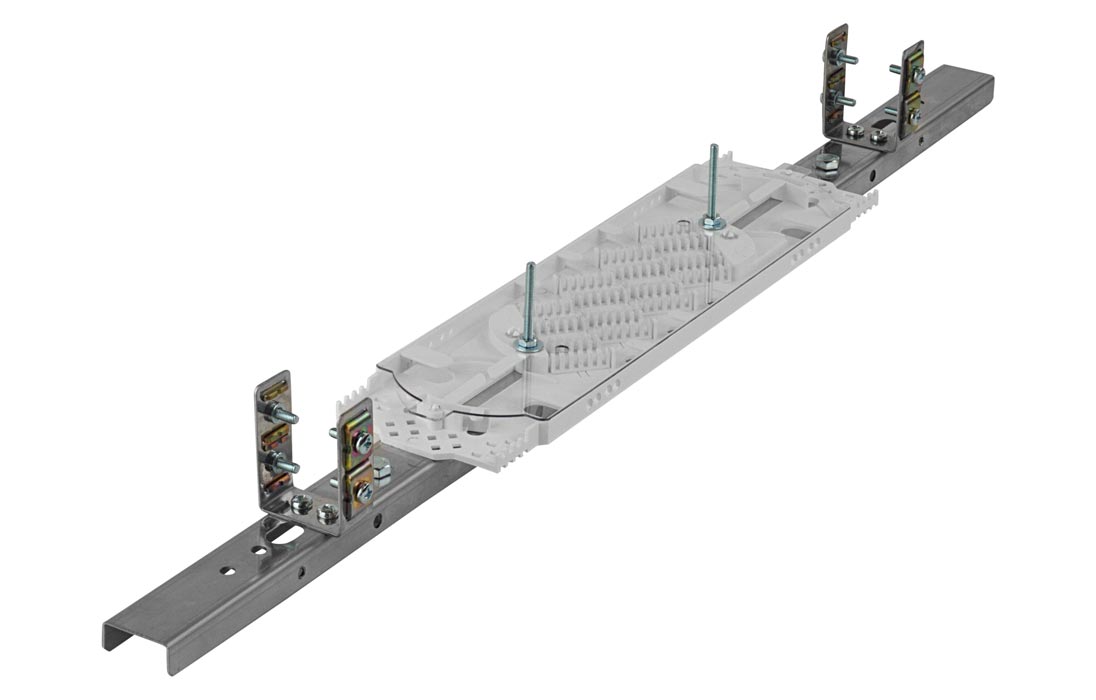

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

Прайс-лист
RUB
БЕЗ НДС
  • Розница:
    1 734.00
  • Опт. кол-во:
    10
  • Опт (-6%):
    1 629.96
  • Доп. скидка:
    да
  • Москва
  • Доступно:
    47
  • Резерв:
    1
  • Наличие:
    48
  •
  • Производство:
    (в среднем)
    неск. дней
Кол-во сварных соединений 144
Тип кассет К48-4525
Макс. кол-во кассет 3
Кол-во вводов, сторона 1:
- овальный, до 21 мм/до 25 мм/транзит2/2/1
Кол-во вводов, сторона 2:
- конус, до 21 мм1
- конус, до 19 мм 2
Герметизация корпуса ТУТ
Герметизация вводов ТУТ
Температура эксплуатации ºС от -40 до +70
Габаритные размеры:
- длина, мм 920
- диаметр, мм 90
Масса, кг 2,2

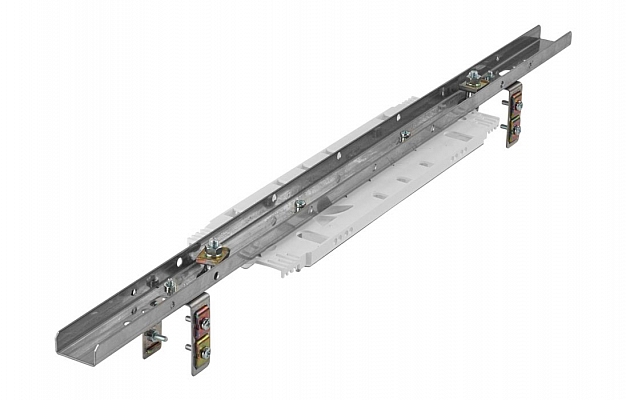

Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Маркировка
