Номенклатурный номер: 120316-00011 Скопировано в буфер обмена

Описание (PDF)

Муфта представляет собой специальный комплект изделий ССД, предназначенный для сращивания кабеля КСППг, проложенного в кабельной канализации, с размещением муфты и запаса кабелей в кабельном колодце на кронштейне или на консолях КСО-2.

Кабель КСППг – гибридный кабель, в сердечнике которого имеются четыре изолированных медных жилы, а также четыре пластмассовых модуля с оптическими волокнами.

Для этого кабеля компания ССД производит муфты МТ-КСППг и шкафы кроссовые типов «ШКН-КСППг» (настенные) и «ШКС-КСППг» (стоечные).

«Муфта МТ-КСППг для монтажа в кабельной канализации» поставляется потребителям в картонной коробке.

Кронштейны или консоли КСО-2 для установки тупиковых муфт в железобетонных колодцах потребители выбирают сами и заказывают отдельно.

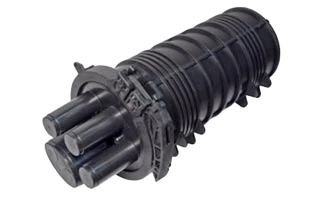

Корпус муфты МТ-КСППг собирается из деталей малогабаритных оптических муфт типа МТОК. По конструкции муфта является тупиковой. На оголовнике муфты имеются три цилиндрических патрубка и один овальный патрубок. Корпус муфты герметизируется механическим способом, с помощью пластмассового хомута и резинового уплотнительного кольца.

Муфта прошла испытания на соответствие требованиям Минкомсвязи РФ, имеется декларация о соответствии со сроком действия до 01.09.2019 года.

В комплект муфты МТ-КСППг входят детали и материалы для сращивания как оптических волокон, так и медных жил.

При первоначальном монтаже кабели вводятся в овальный патрубок муфты.

Два отдельных кабеля КСППг или петля кабеля КСППг без разрезания (транзитом) вводятся в овальный патрубок муфты с помощью комплекта №9.

Волокна отдельных кабелей сращиваются и укладываются на кассету.

Если в данную муфту по проекту необходимо ввести ответвляющийся кабель КСППг, то для этого кабеля дополнительно следует заказывать: «комплект для ввода ОК № 4»; «кассету КТ-3645»; «гильзы ССД КДЗС 4525».

Для опрессования однопарных соединителей медных жил монтажники должны использовать специальный инструмент, ручной пресс Е9ВМ.


В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 06.10.2024 7 977.71 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 7 738.38 руб.
Цена розничная, Без НДС: на 06.10.2024 6 648.09 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 6 448.65 руб.
Параметры товара
Характеристики
Макс. число сращиваемых волокон, шт. 36
Диаметр сращиваемых кабелей, мм 22
Количество сращиваемых кабелей, шт. 5
Диаметр муфты МТ-КСППг, мм 188
Длина муфты МТ-КСППг, мм 378
Масса муфты МТ-КСППг, кг, не более 1,3
Температура эксплуатации, ºС от -60 до +70
Комплектация
Корпус муфты МТ-КСППг в сборе 1 шт.
Комплект деталей для монтажа (стяжки, маркеры) 1 шт.
Гильзы термоусаживаемые ССД-КДЗС-4525 40 шт.
Соединитель однопарный для жил 0,9-1.2 мм 2 шт.
Соединитель экрана 4460-D 2 шт.
Комплект для вывода одного провода ГПП 1 шт.
Комплект провода заземления 1 шт.
Комплект №9 для ввода ОК 1 шт.
Фольга, лист 500х500 мм 1 шт.
Комплект КСБ-Л 1 шт.
Комплект КСБ-Ап 1 шт.
Логистические параметры
Объем, м3: 0,024500
Вес, кг.: 2,6
