Номенклатурный номер: 130103-00821 Скопировано в буфер обмена

Описание (PDF)

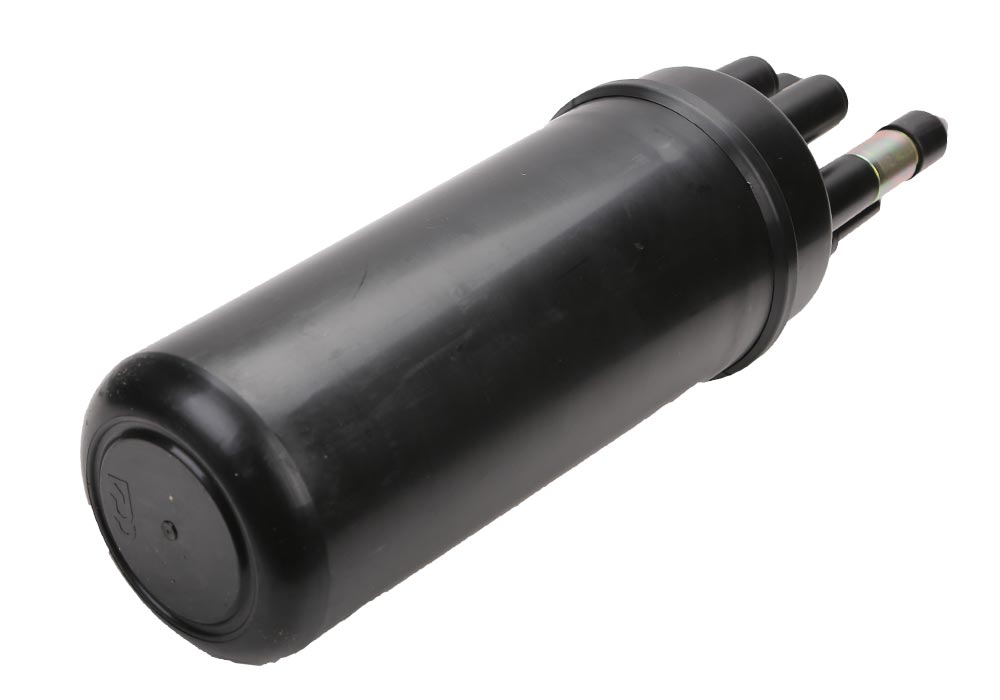

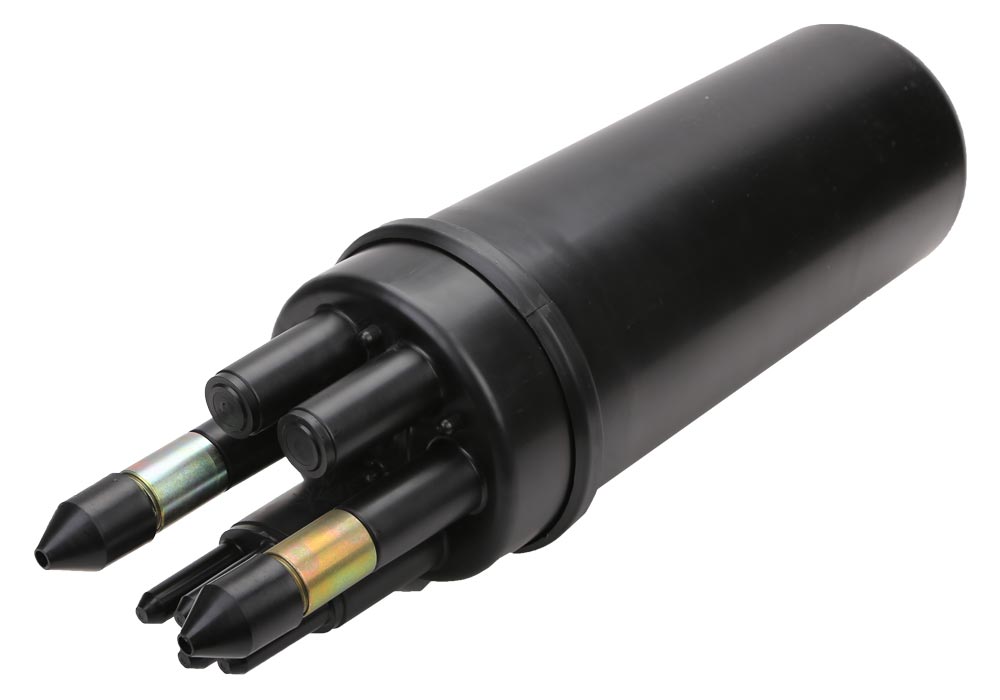

Предназначена для монтажа оптических кабелей, прокладываемых в грунтах всех категорий, в том числе прокладываемых через реки и болота.

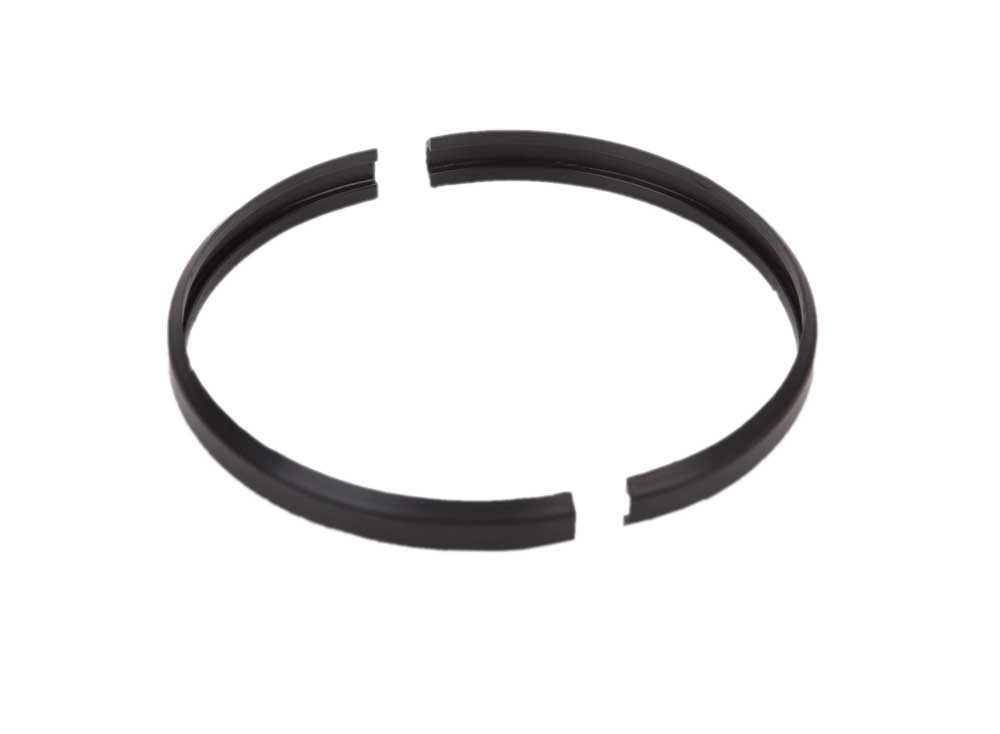

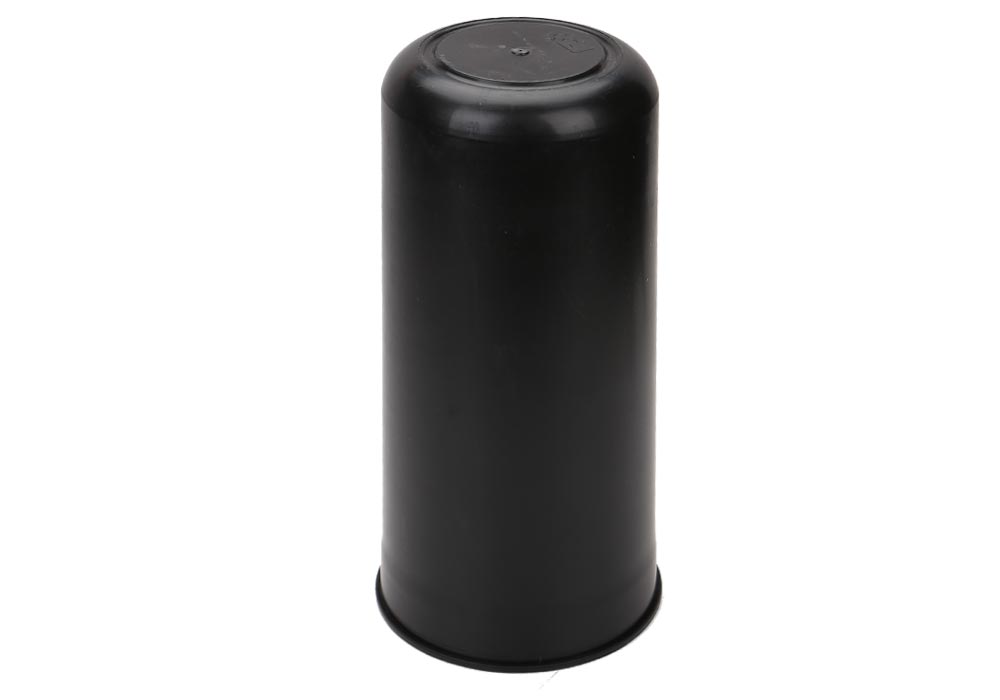

Герметизация кожуха с оголовником осуществляется с помощью двух полухомутов и термоусаживаемой трубки ТУТ большого диаметра. В случае вскрытия муфты, повторная герметизация также осуществляется с помощью ТУТ.

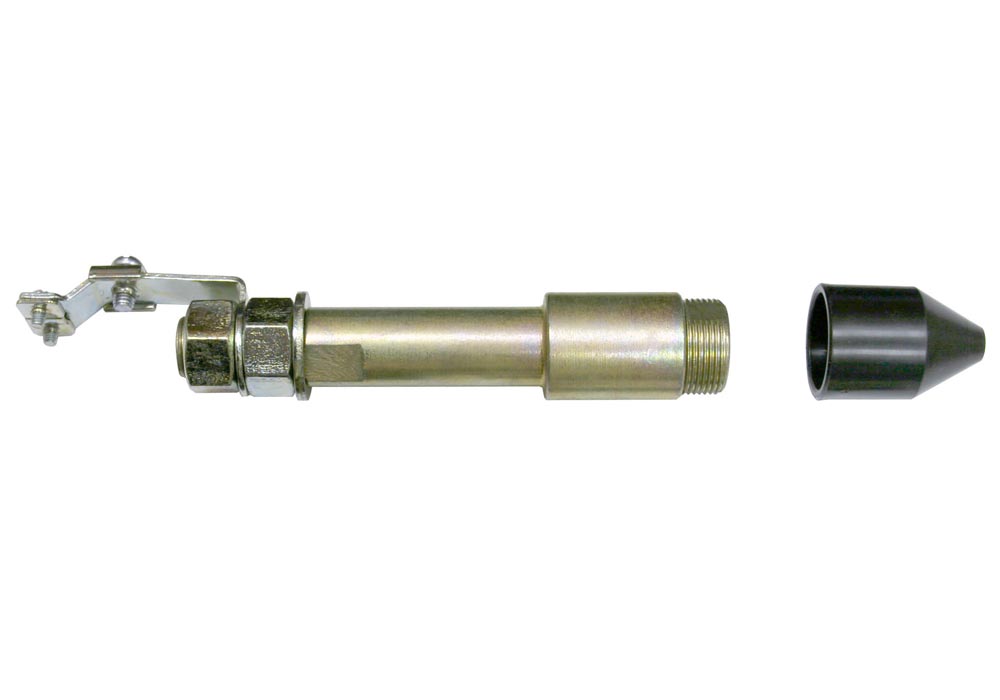

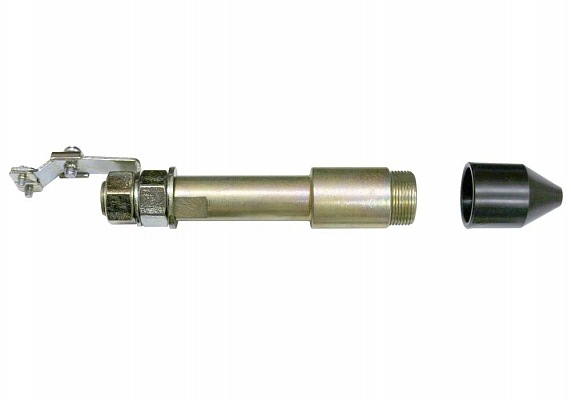

Ввод кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются надежная механическая фиксация кабельной брони с защитой от скручивания, крепление ЦСЭ, основная и продольная герметизация ОК, возможность изолирования или соединения брони всех ОК непосредственно в муфте, возможность вывода от брони каждого ОК провода заземления (КИП).

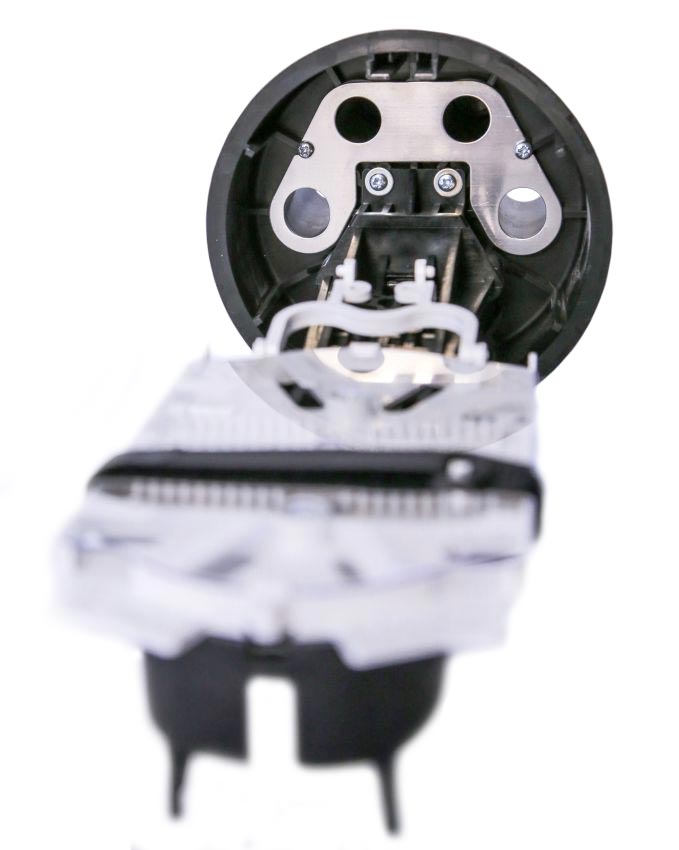

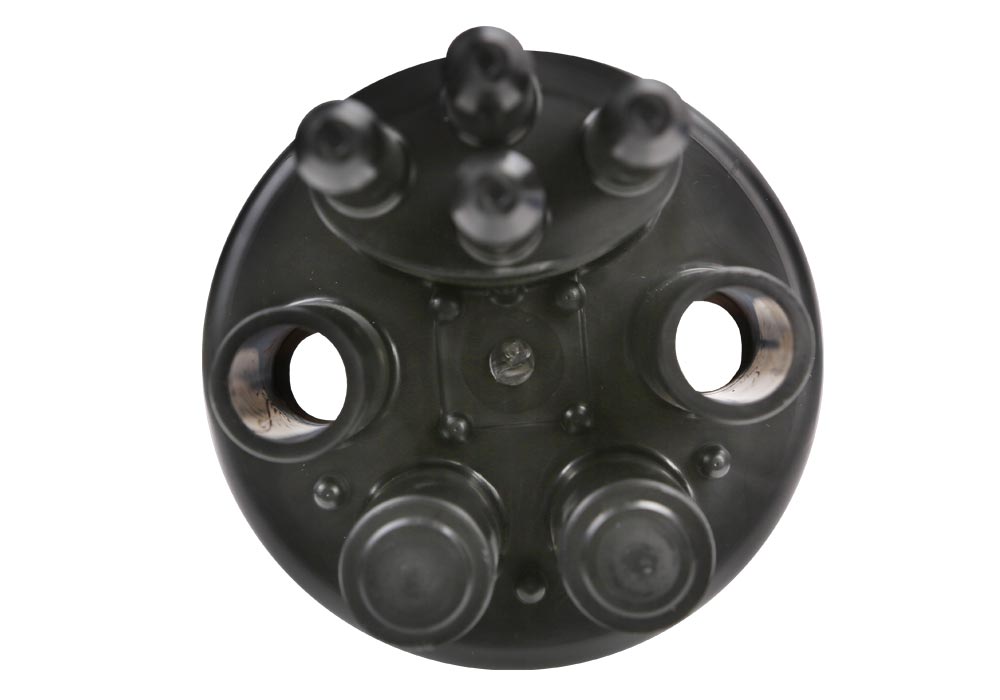

Овальный патрубок муфты может использоваться в следующих случаях:
- ввода транзитной петли кабеля диаметром до 25мм;
- ввода двух кабелей диаметром до 25мм;
- ввода до 4-х тонких кабелей диаметром до 10мм;
- вывода до 4-х проводов заземления (КИП) от кабельных бронепокровов.

В первых двух случаях для герметизации необходимо дополнительно приобрести «Ввод № 9».

Для дополнительной механической и грязевой защиты следует приобретать защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации кабелей рекомендуется дополнительно приобретать «Кронштейн для установки тупиковых муфт в колодцах».


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 02.12.2024 10 345.26 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 10 034.90 руб.
Цена розничная, Без НДС: на 02.12.2024 8 621.05 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 8 362.42 руб.
Наличие у дистрибьюторов - 410 шт
Параметры товара
Характеристики
Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 6
Кол-во вводов:
- круглый, до 16 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса ТУТ
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 523
- диаметр, мм 159
Масса, кг 2,7
Комплектация

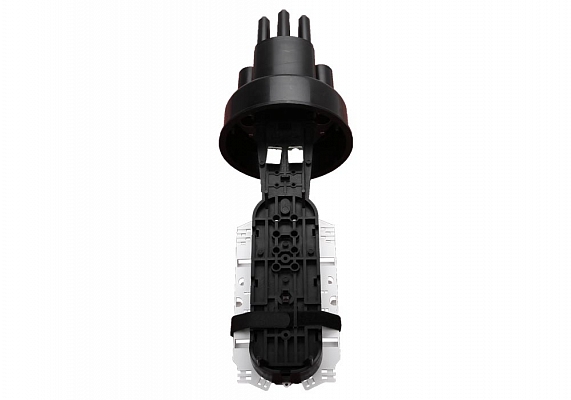

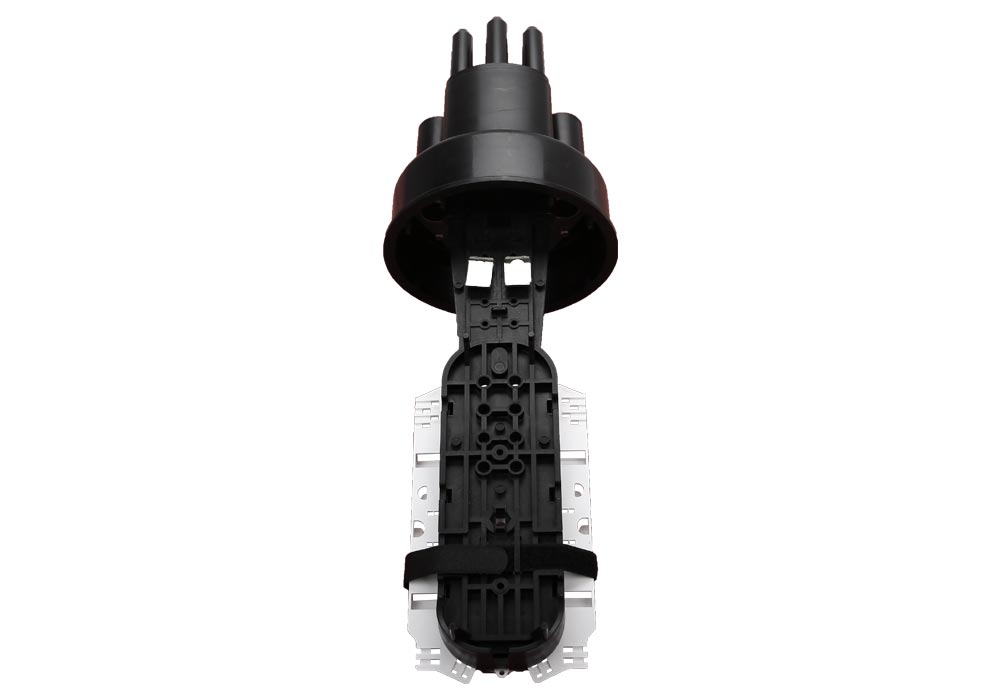

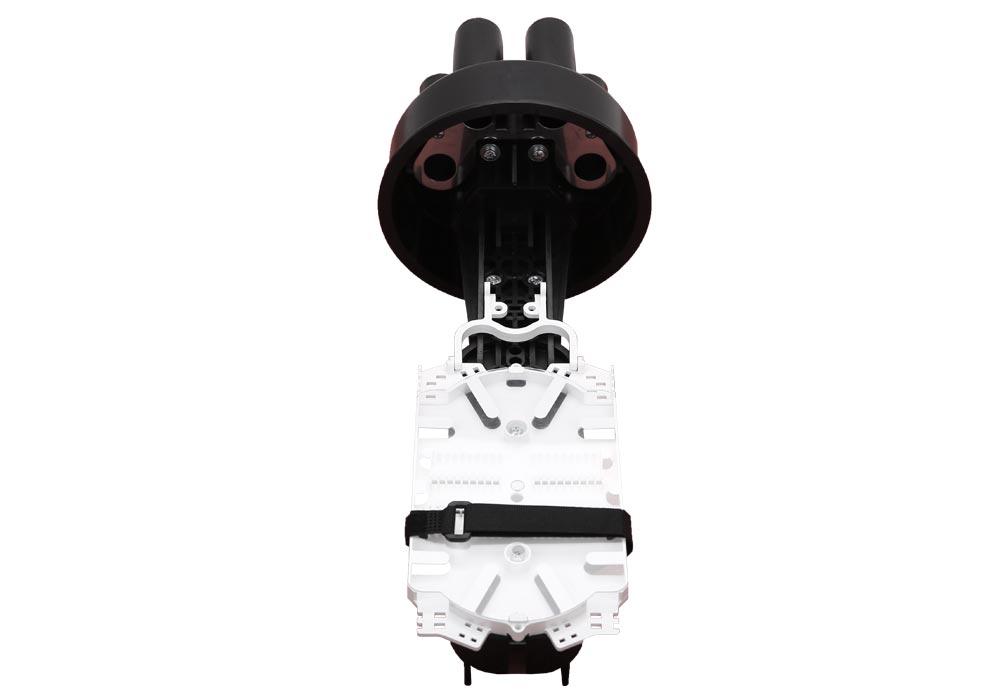

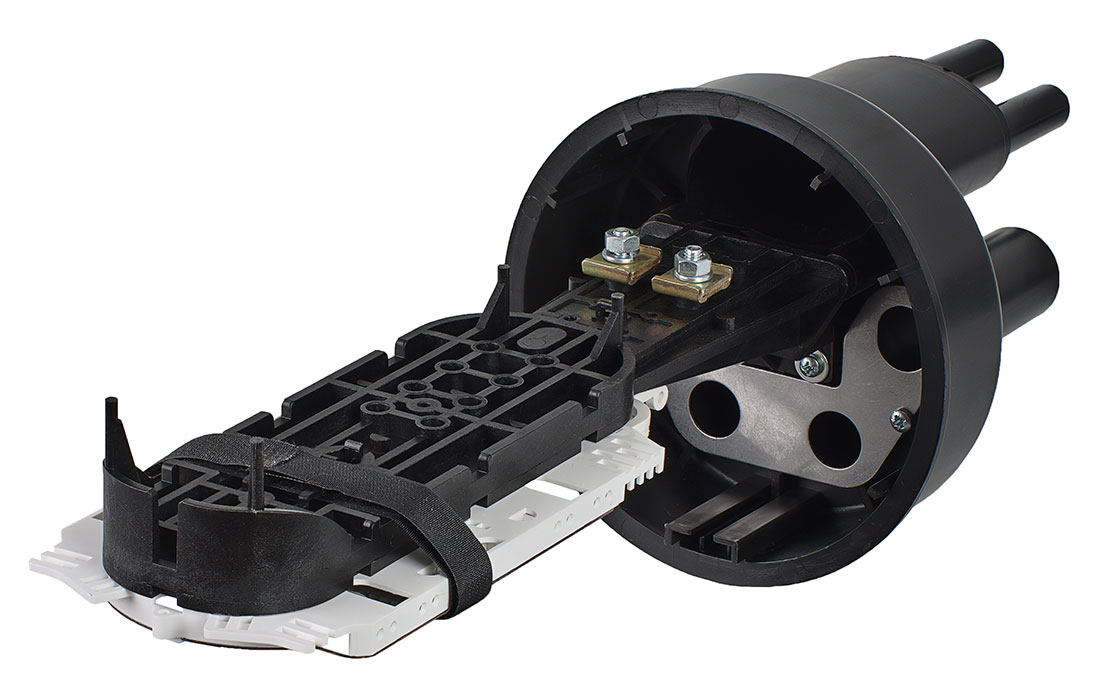

Корпус (оголовник,кожух, кронштейн, ТУТ 180/58) 1 шт.

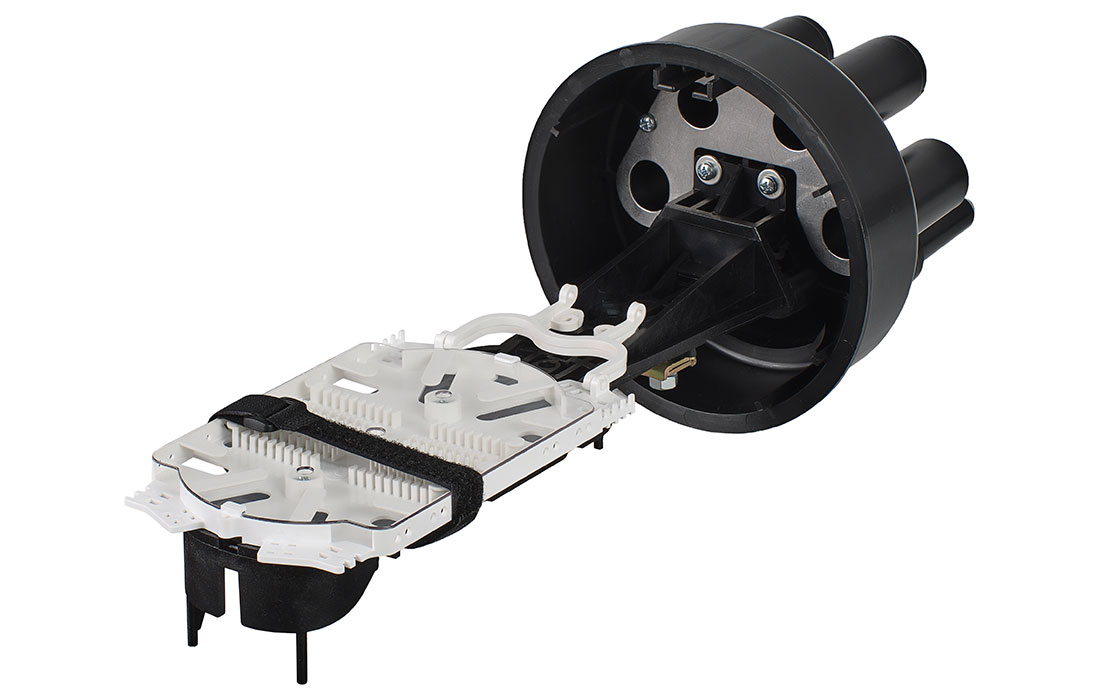

Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Комплект ввода №4 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 2,72
Маркировка
МТОК муфта тупиковая оптическая
Б1 оголовник типа Б, кожух тип 1
216 емкость муфты 216 ОВ
1 одна кассета в комплекте
КТ3645 кассета КТ-3645
К наличие КДЗС
44 наличие комплектов для ввода ОК №4 – 2 шт.
