Муфта МТОК-ЕА5/864-18КД4845-К ССД
Номенклатурный номер:
130103-01143
Скопировано в буфер обмена
Описание (PDF)
Предназначена для монтажа подвесных самонесущих и ОК с броней из стальной гофрированной ленты. Допускается размещение в колодцах кабельной канализации и на опорах.

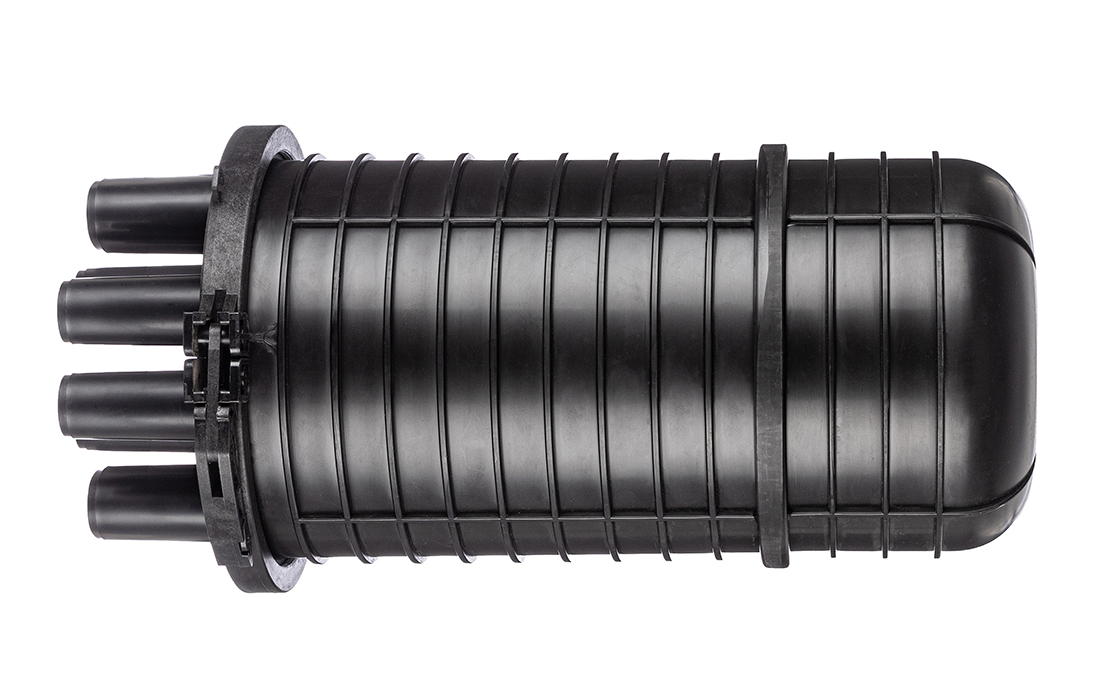

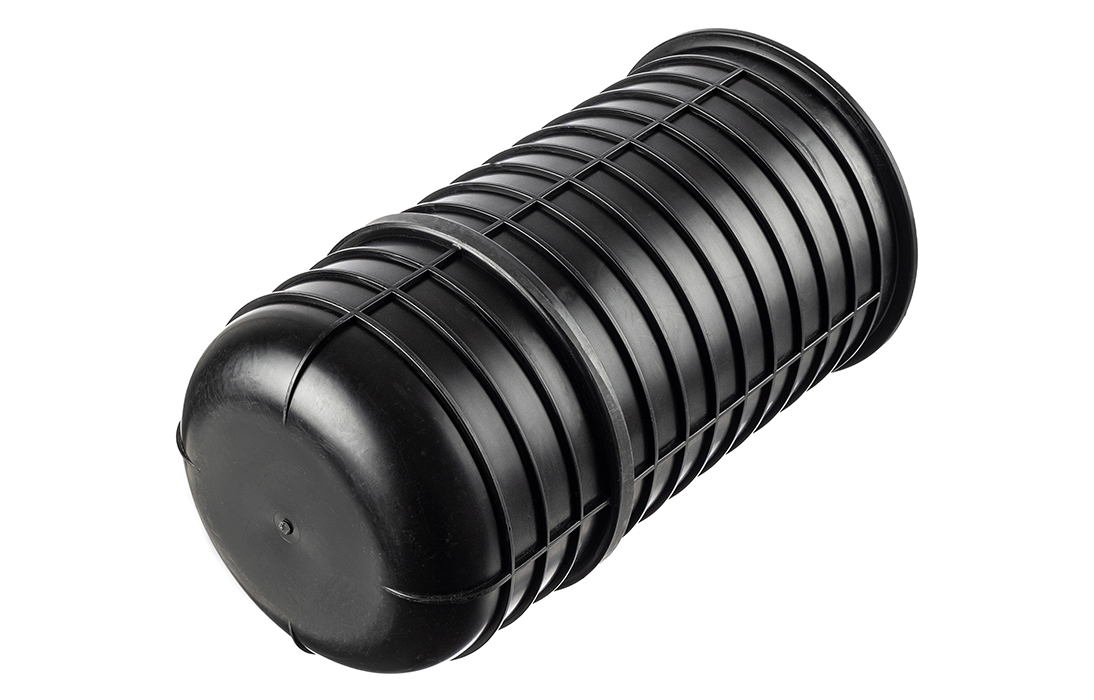

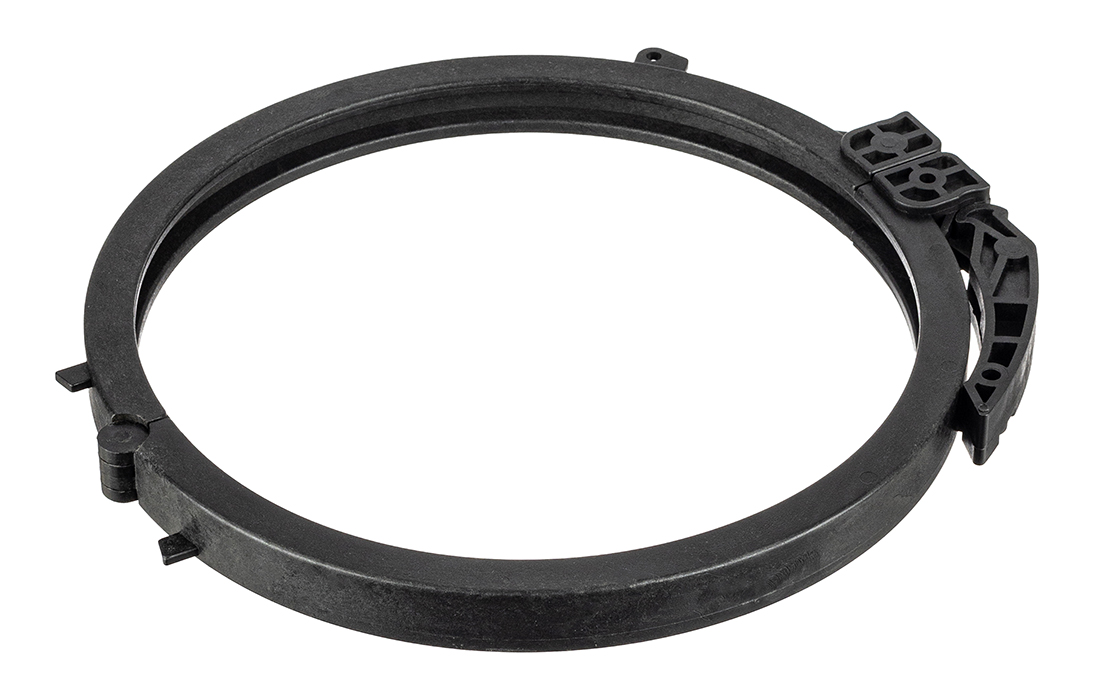

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 40/12. Круглые патрубки на оголовнике муфты изначально герметичны и оснащены индивидуальными узлами крепления ЦСЭ.

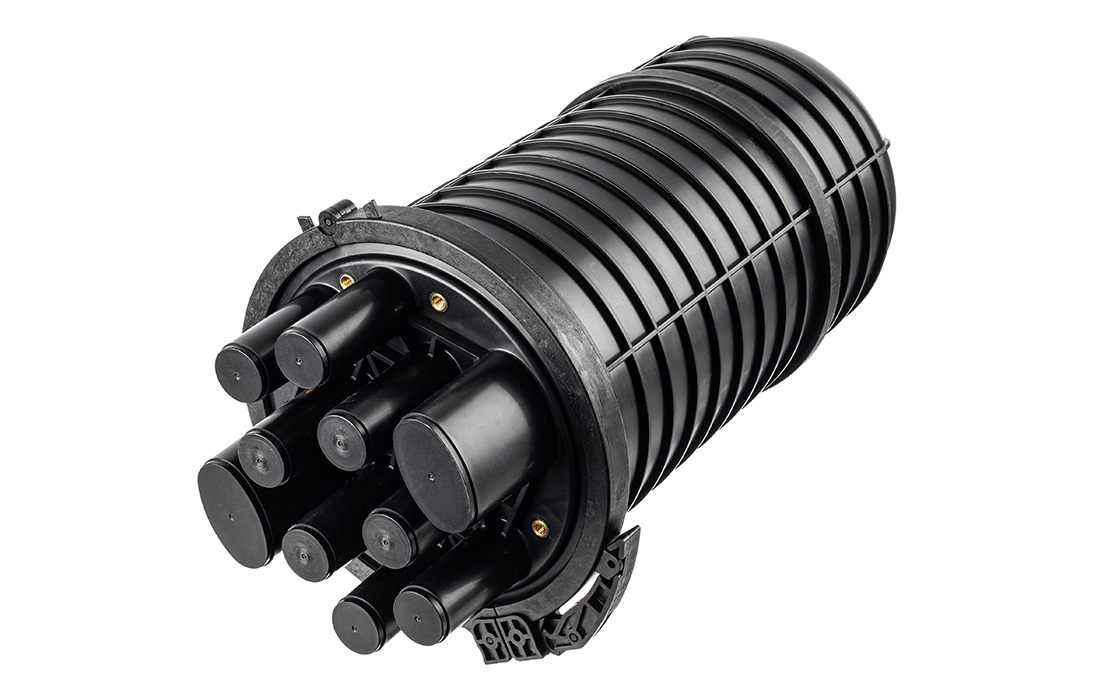

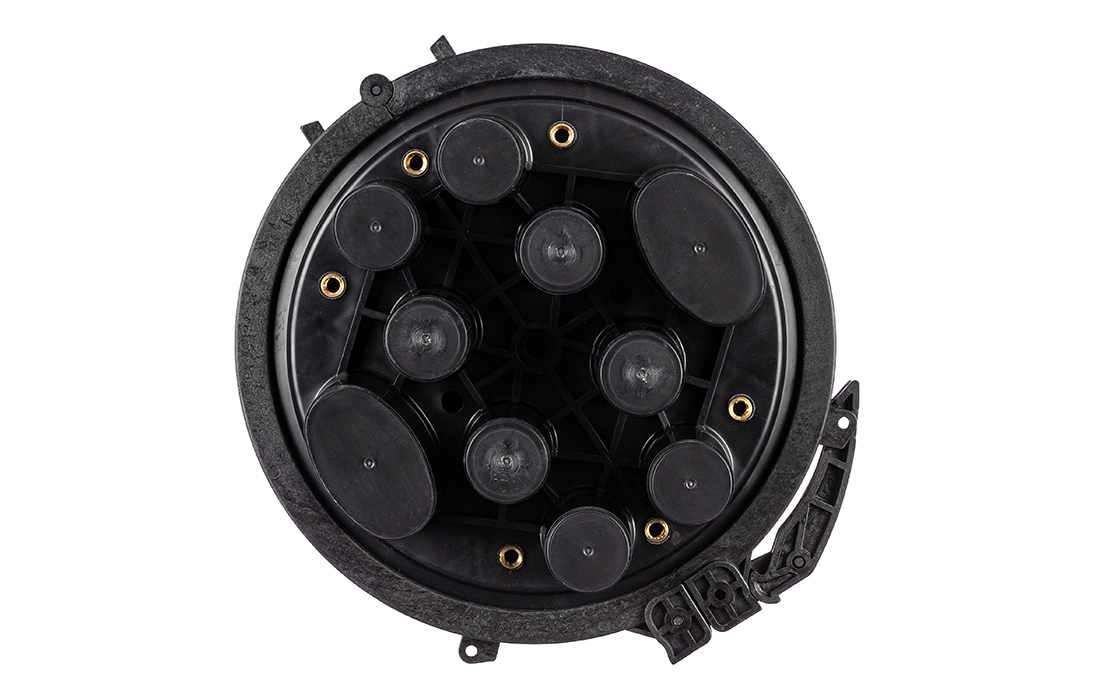

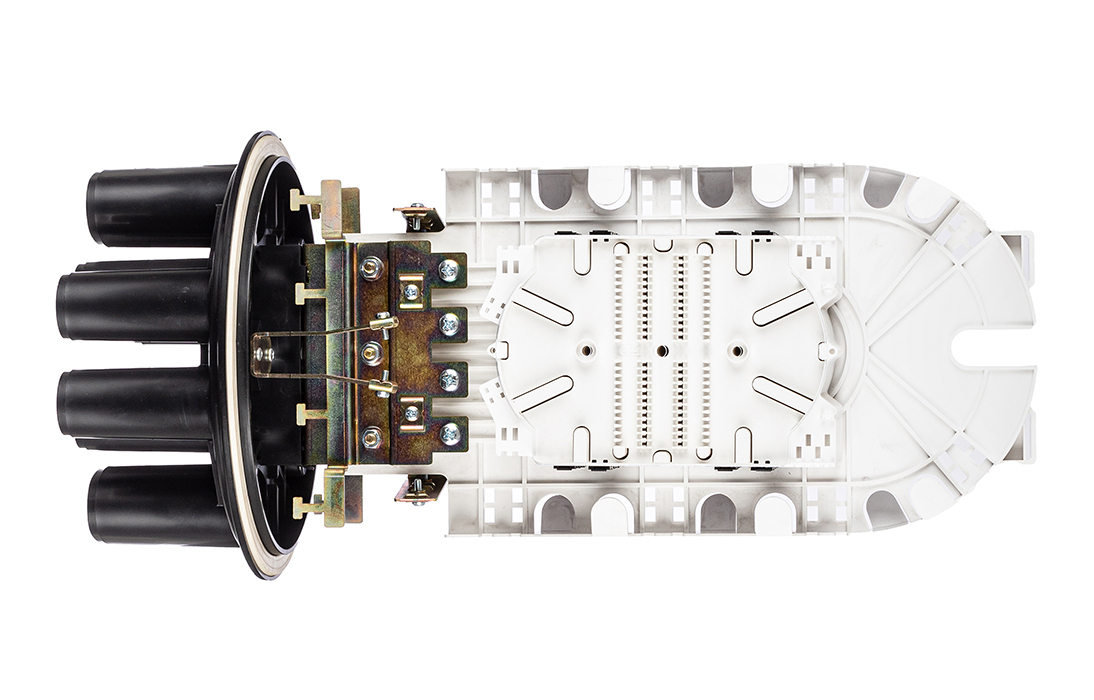

На оголовнике муфты имеется 8 круглых патрубков для ввода кабелей диаметром до 30мм. Особенностью муфты является наличие двух овальных вводов для размещения транзитной петли оптических модулей без разрезания.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

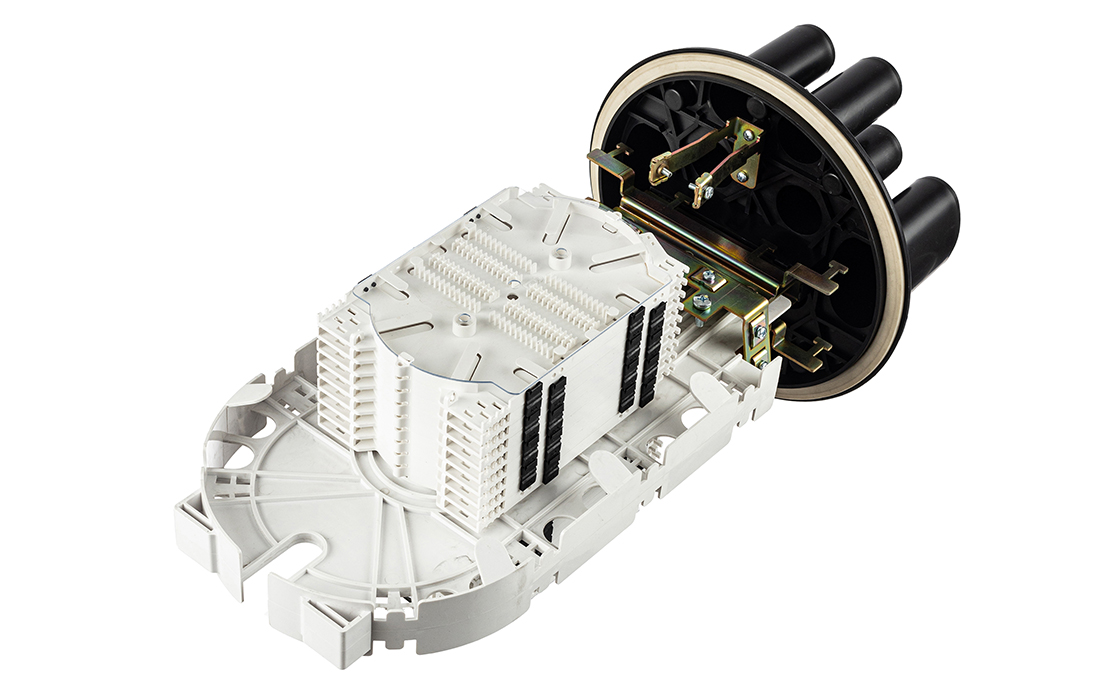

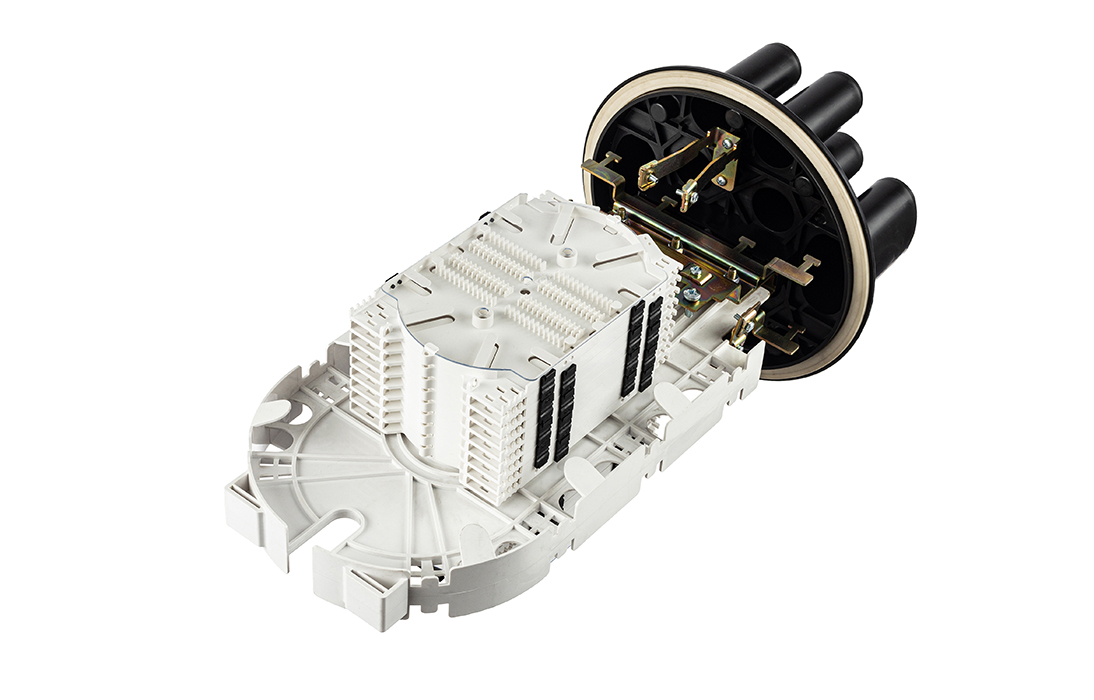

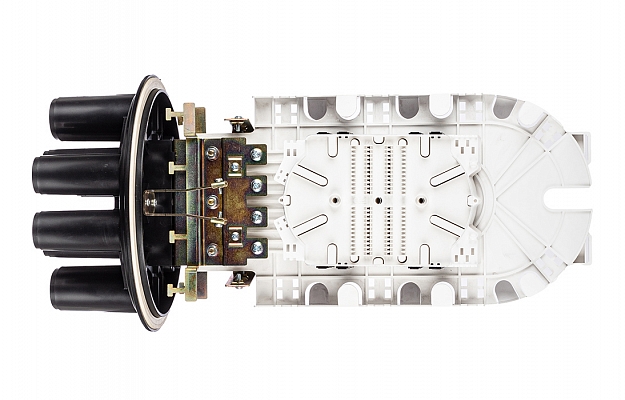

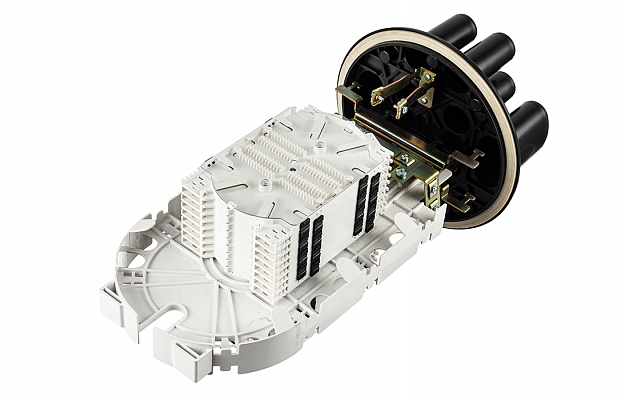

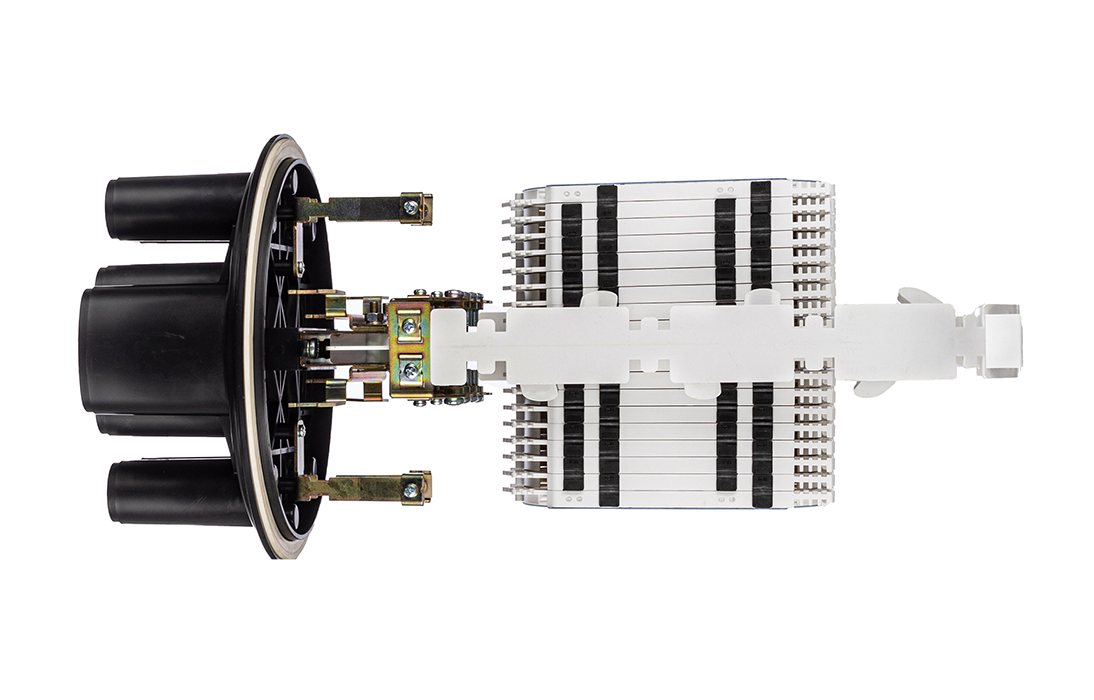

МТОК-ЕА5 является самой большой муфтой серии МТОК. Благодаря размеру муфты удалось поместить специальный внутренний лоток (кронштейн) на котором располагаются 18 кассет КД-4845, за счёт чего достигнута максимальная емкость 864 сварных соединения.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески.
