Номенклатурный номер: 130103-00829 Скопировано в буфер обмена

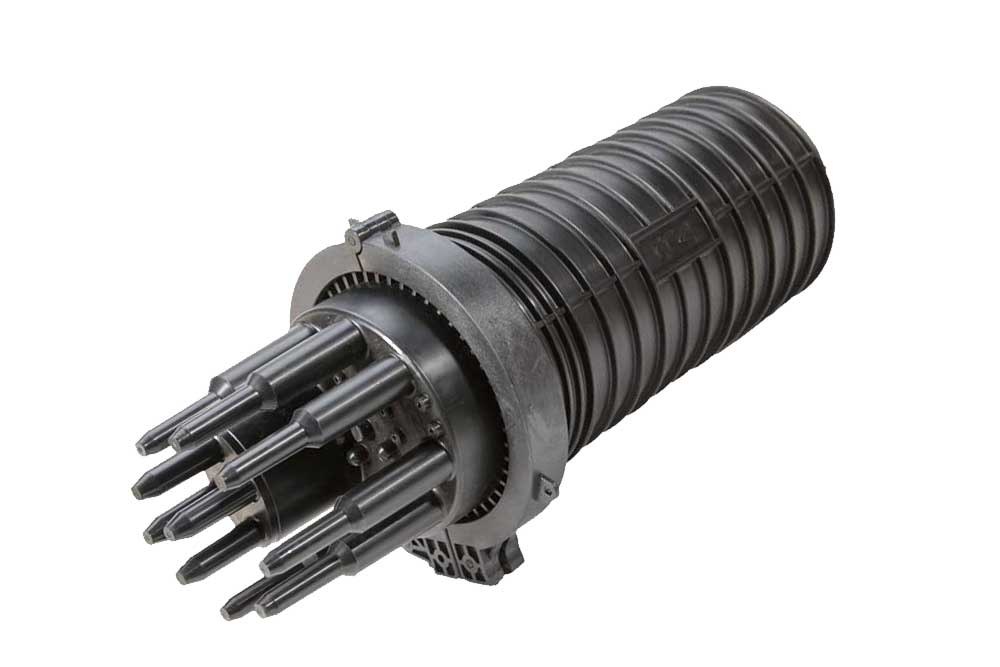

Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 1

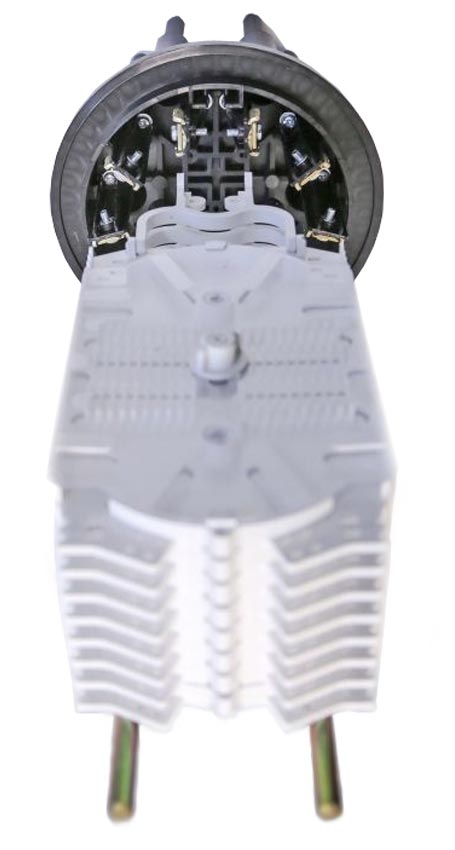

Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 2
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 3
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 4
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 5
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 6

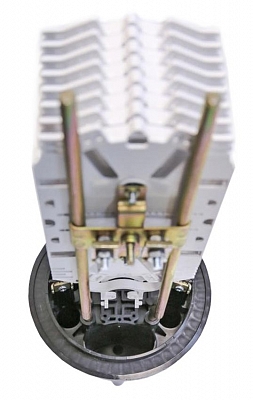

Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 7

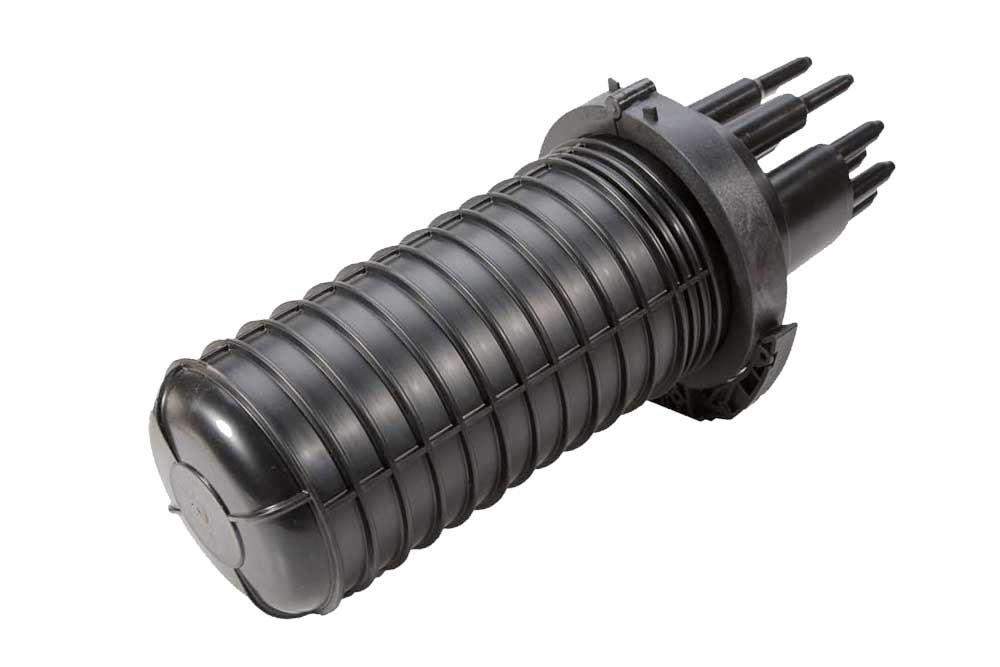

Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 8
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 9
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 10
Муфта МТОК-Г3/288-8КТ3645-К ССД внешний вид 11

Описание

Задать вопрос (4)

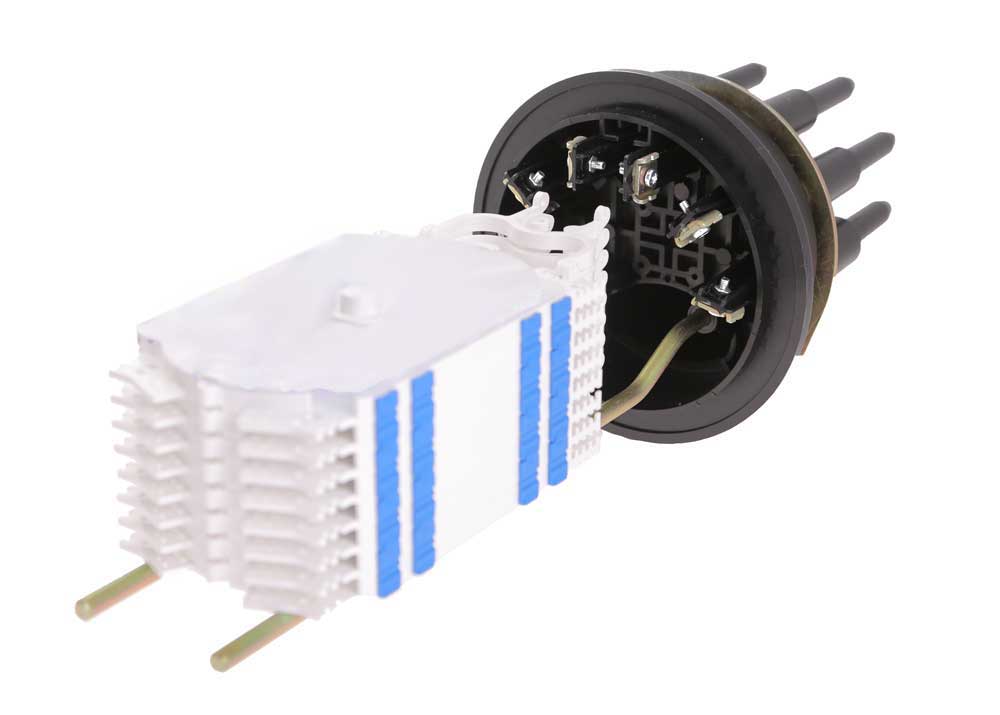

Тупиковая муфта МТОК-Г3 предназначена для монтажа подвесных самонесущих ОК и оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В отличие от  муфты МТОК-Г3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

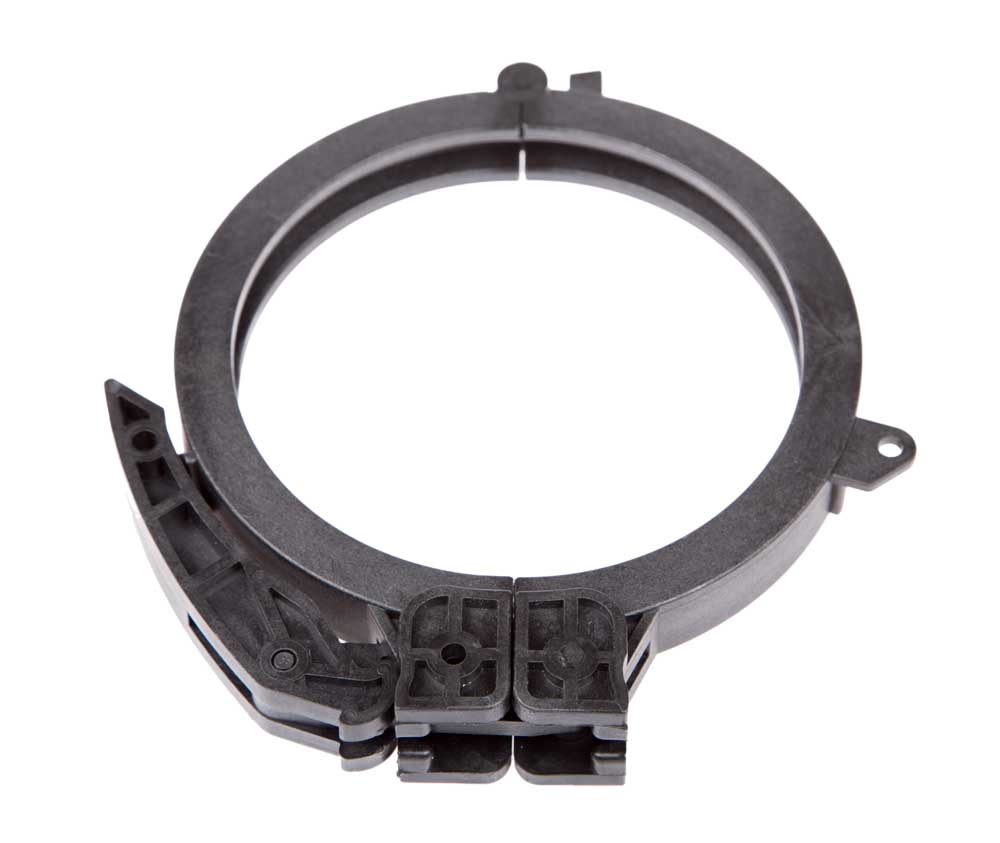

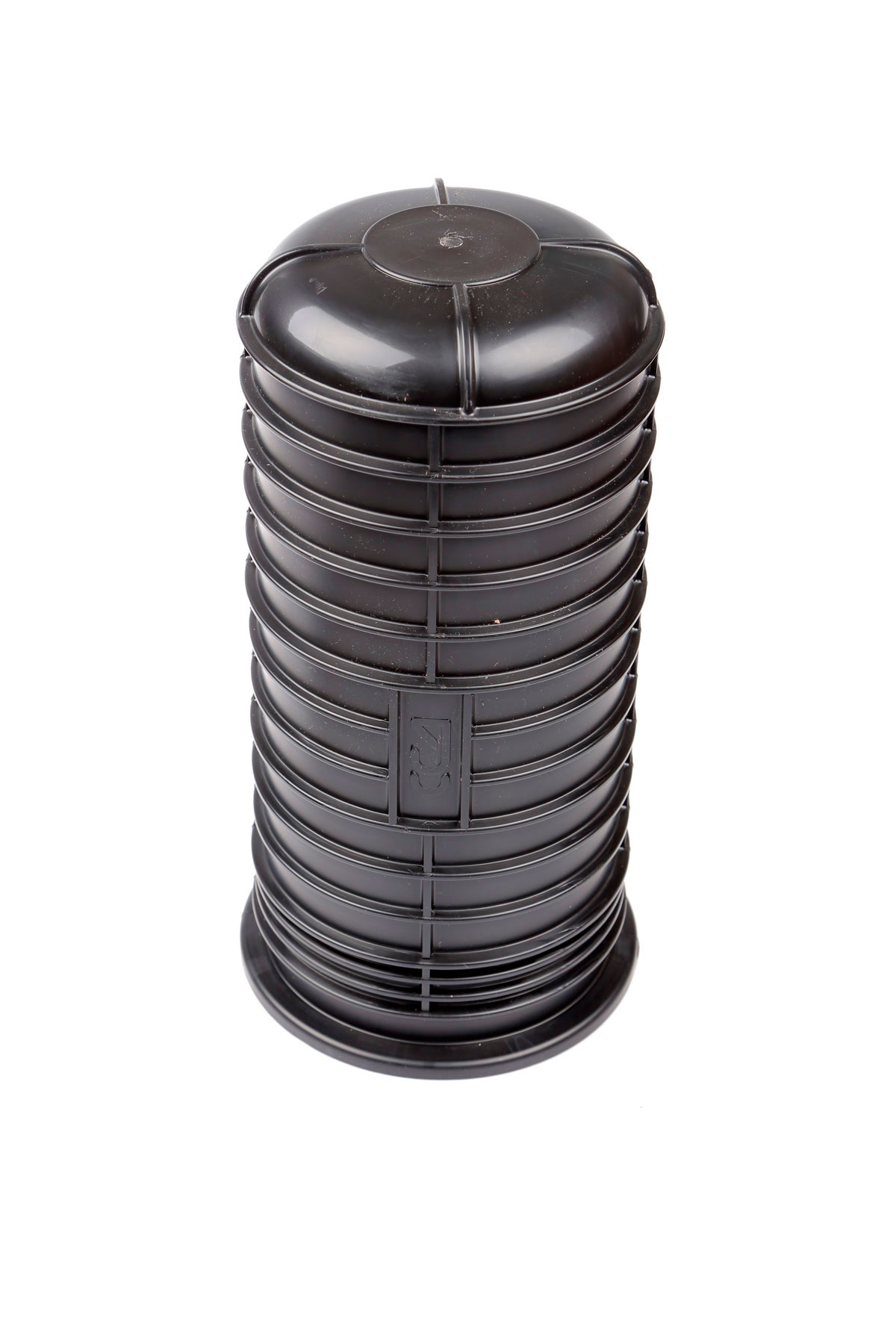

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

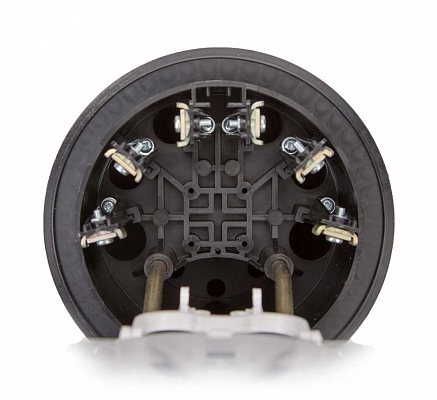

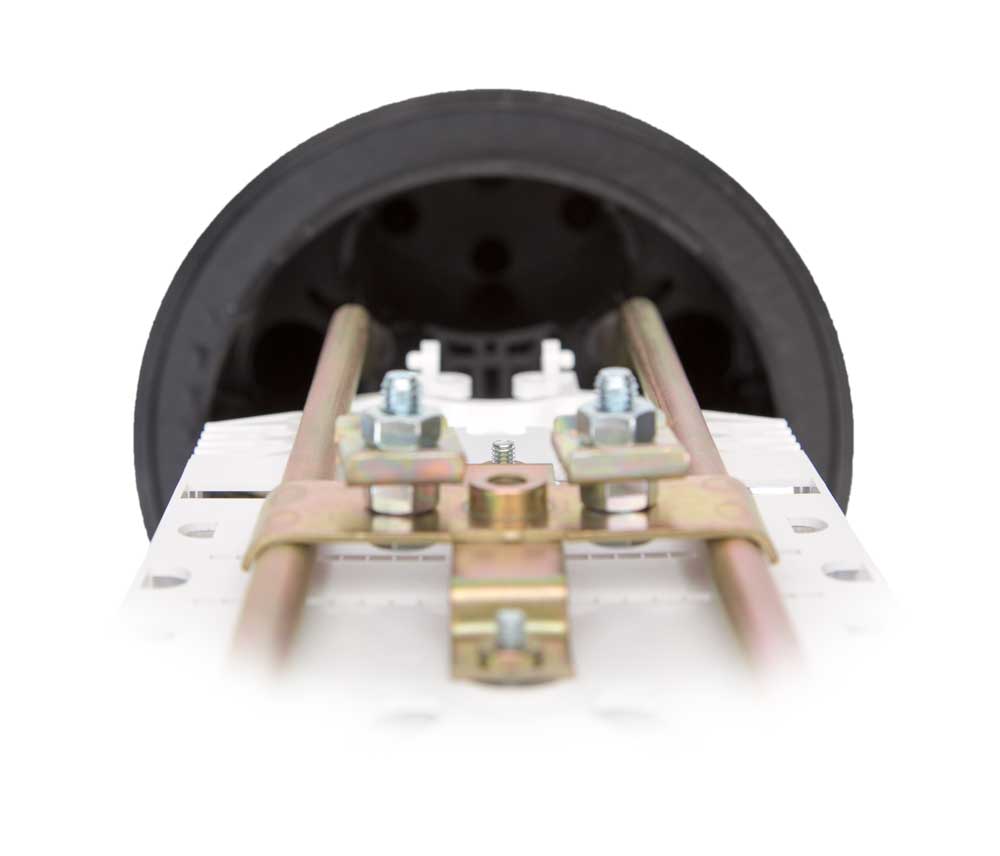

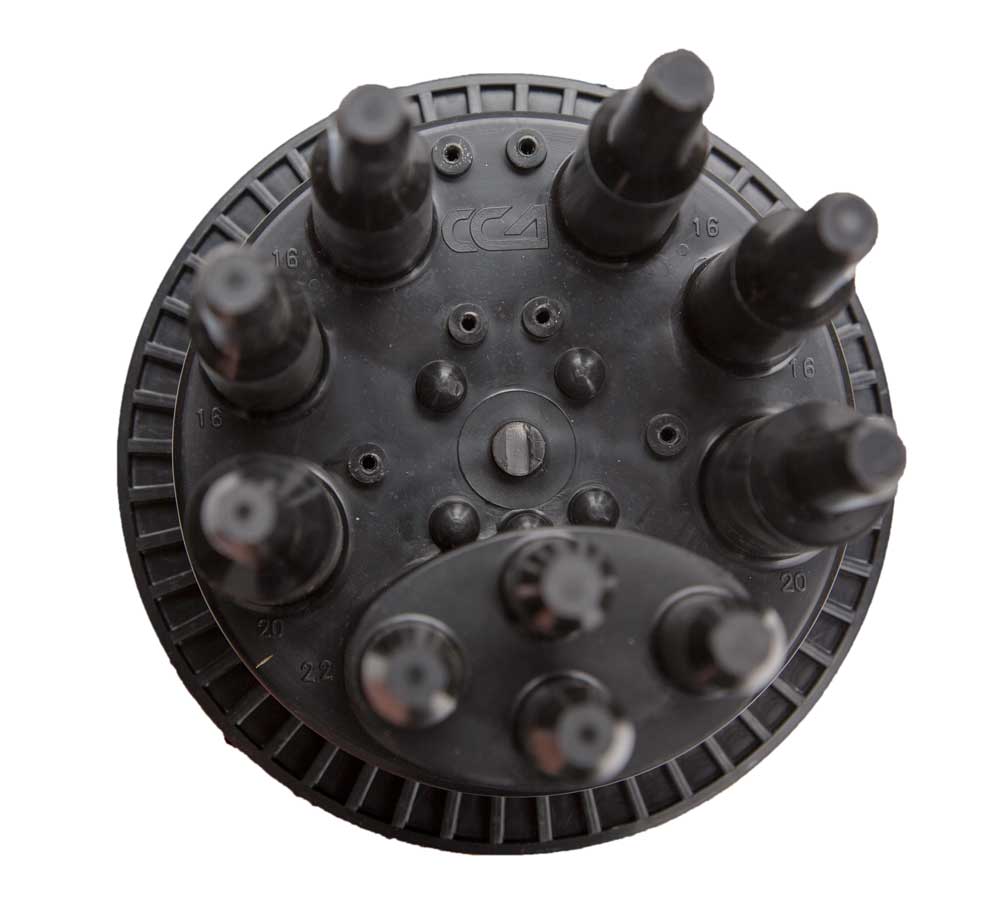

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

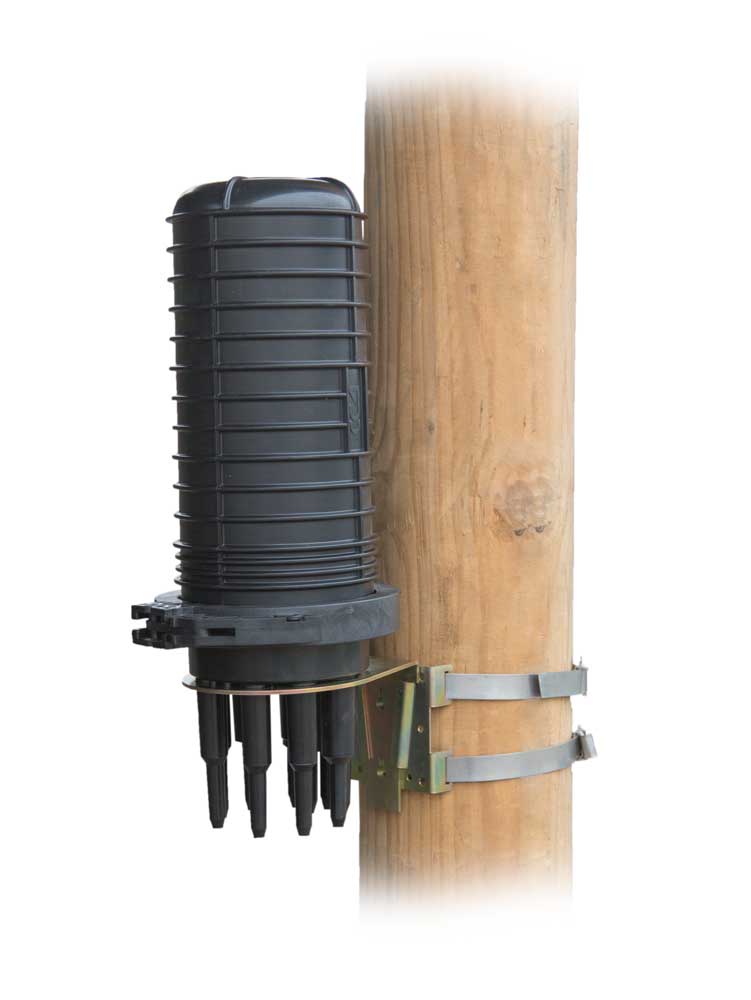

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС 6 431.89 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, с НДС 6 238.94 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, с НДС 5 981.66 руб.
Дистрибьюторская скидка да
Цена розничная, без НДС 5 359.91 руб.
Мелкий опт 30 шт
Оптовая скидка 3%
Цена оптовая, без НДС 5 199.12 руб.
Крупный опт 60 шт
Оптовая скидка 7%
Цена оптовая, без НДС 4 984.71 руб.
Дистрибьюторская скидка да
Наличие
Центральный склад (МО, Домодедово) 148 шт
Удаленный склад (Москва) 0 шт
Региональный склад (Новосибирск) 2 шт
Региональный склад (Екатеринбург) 0 шт
Планируемое поступление на склад (115 шт)
Прогнозируемый срок поставки
В наличии
Параметры товара
Характеристики
Кол-во сварных соединений 288
Тип кассет КТ-3645
Макс. кол-во кассет 8
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
круглый ступенчатый, до 16 мм 4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита Нет
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 488
- диаметр, мм 215
Масса, кг 2,7
Комплектация
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КТ-3645 с крышкой 8 шт.
Гильзы КДЗС 4525 300 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,023940
Вес, кг.: 2,8
Маркировка
МТОК муфта тупиковая оптическая
Г оголовник типа Г
3 кожух типа 3
288 емкость муфты 288 ОВ
8 8 кассет в комплекте
КТ3645 кассета типа КТ-3645
К наличие КДЗС в комлекте муфты
