Номенклатурный номер: 130103-01108 Скопировано в буфер обмена

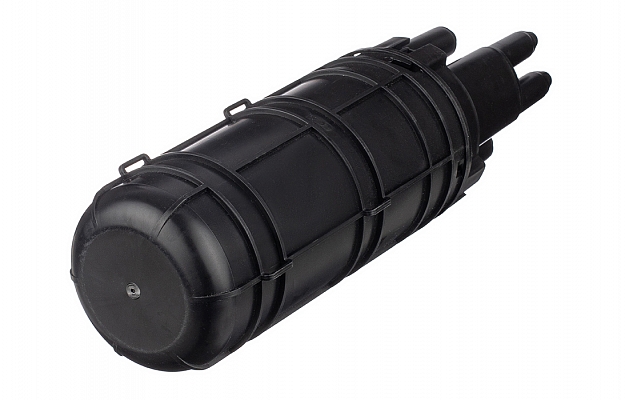

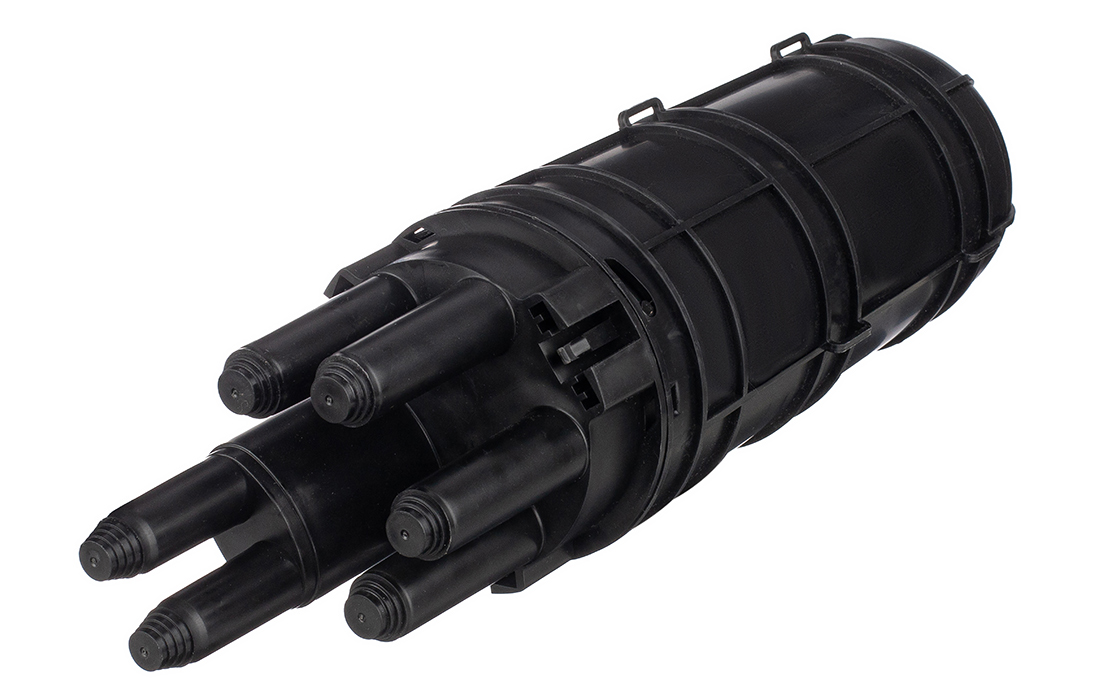

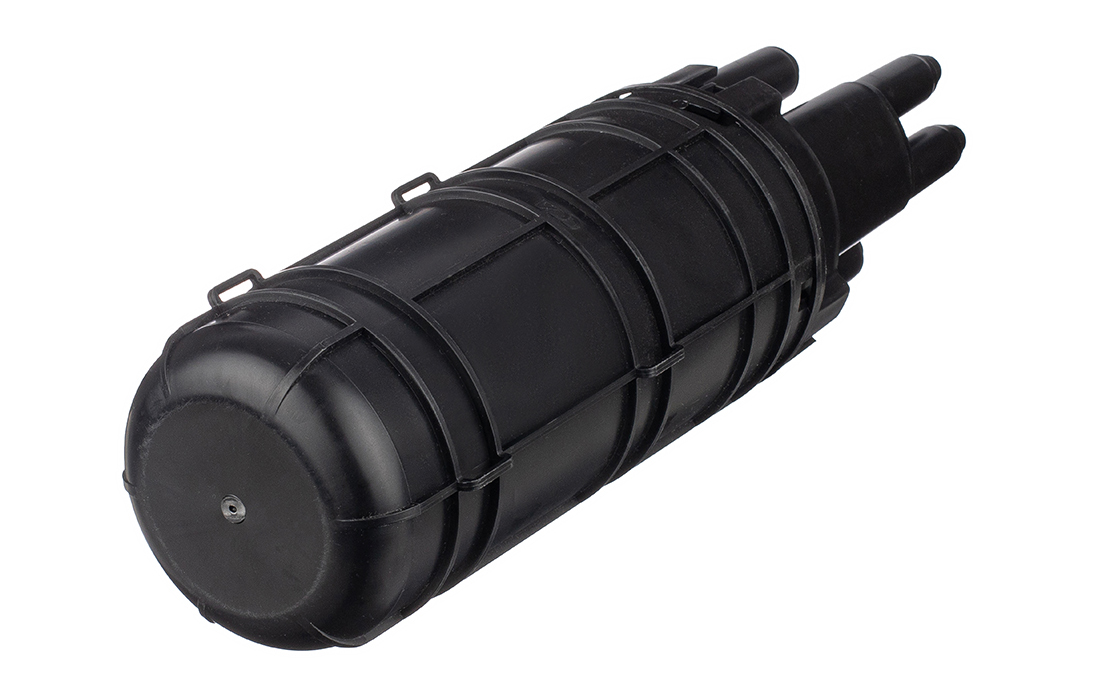

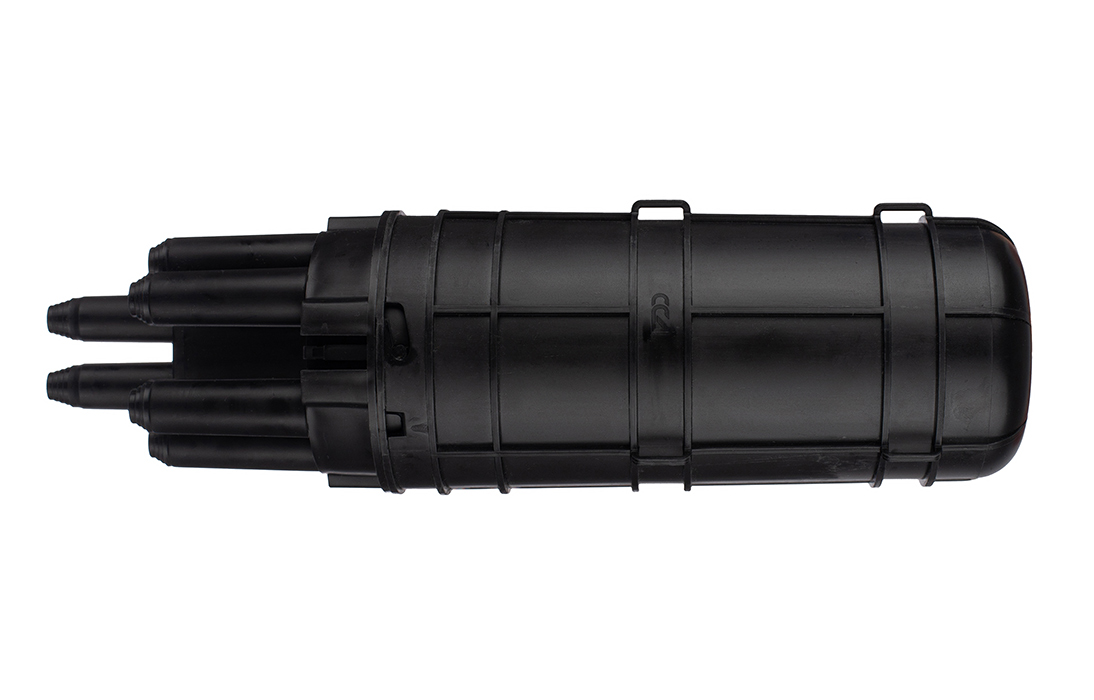

Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 1
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 2
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 3
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 4
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 5
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 6
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 7
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 8
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 9
Муфта МТОК-ЛА9/64-1КН6445-К ССД внешний вид 10

Описание (PDF)

Предназначена для установки на опорах и монтажа подвесных самонесущих ОК, а также оптических кабелей с вынесенным силовым элементом типа «8».

Основные преимущества линейки ЛА-9 перед подвесными муфтами типа МТОК:

1) Компактный размер муфты обеспечивает размещение в условиях ограниченного пространства, на открытом воздухе или внутри помещений.

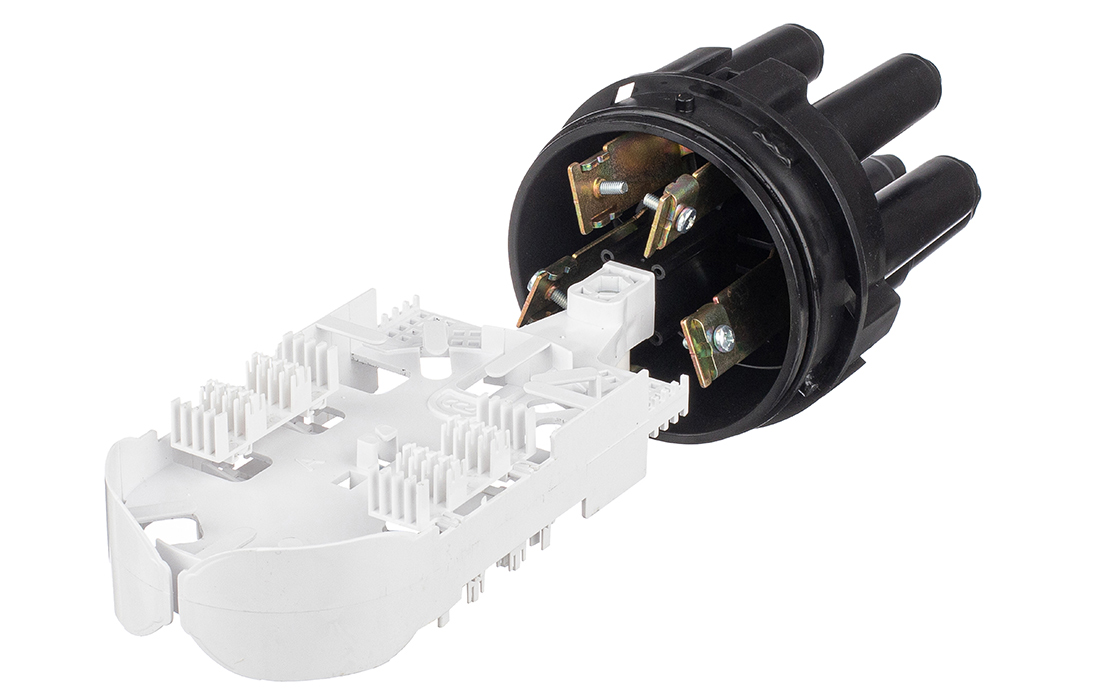

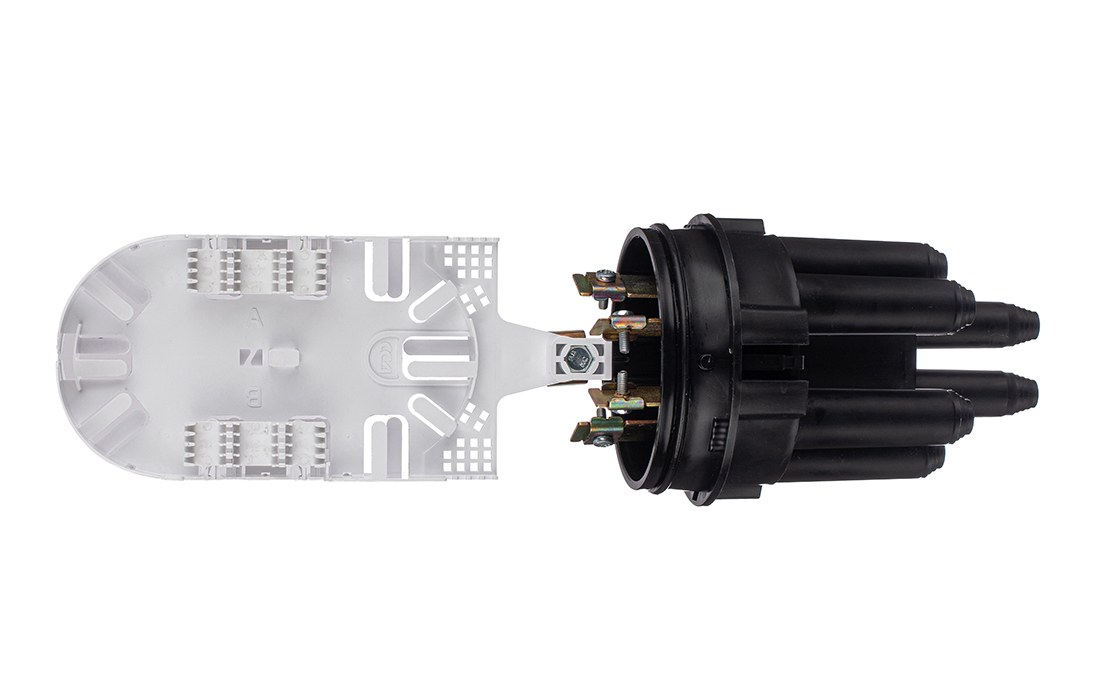

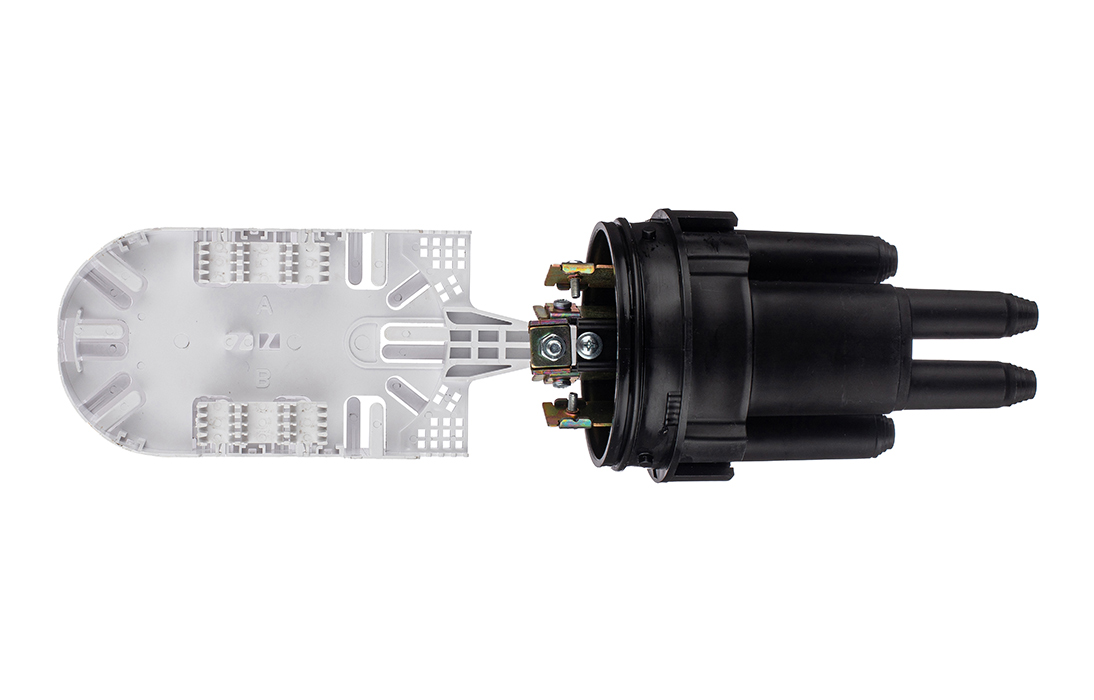

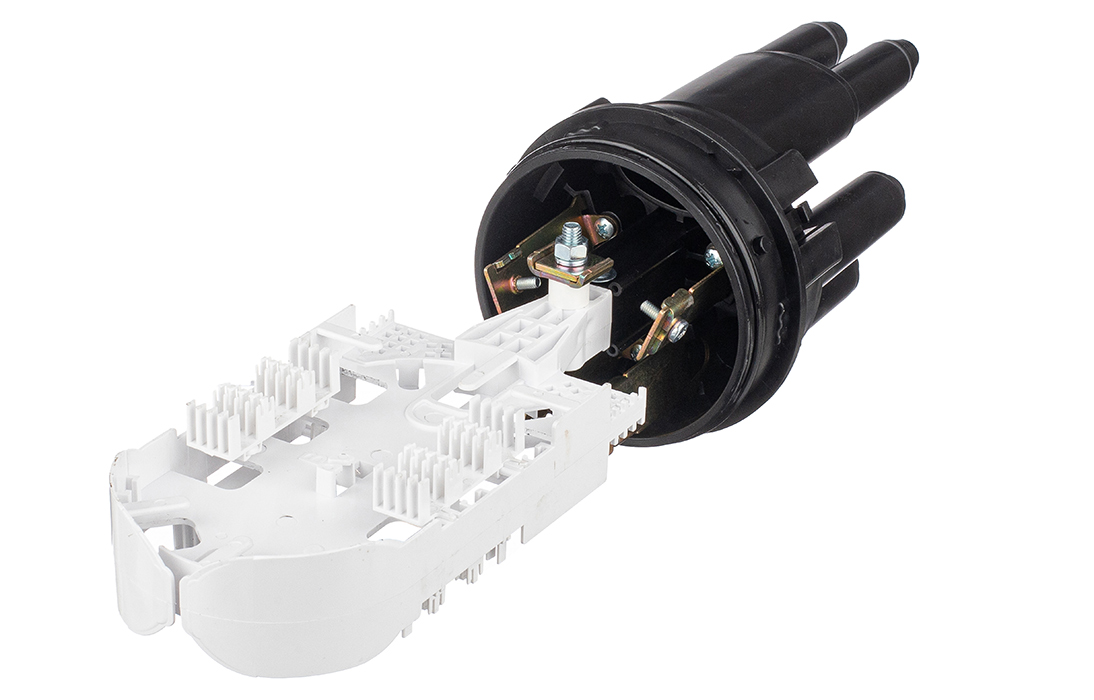

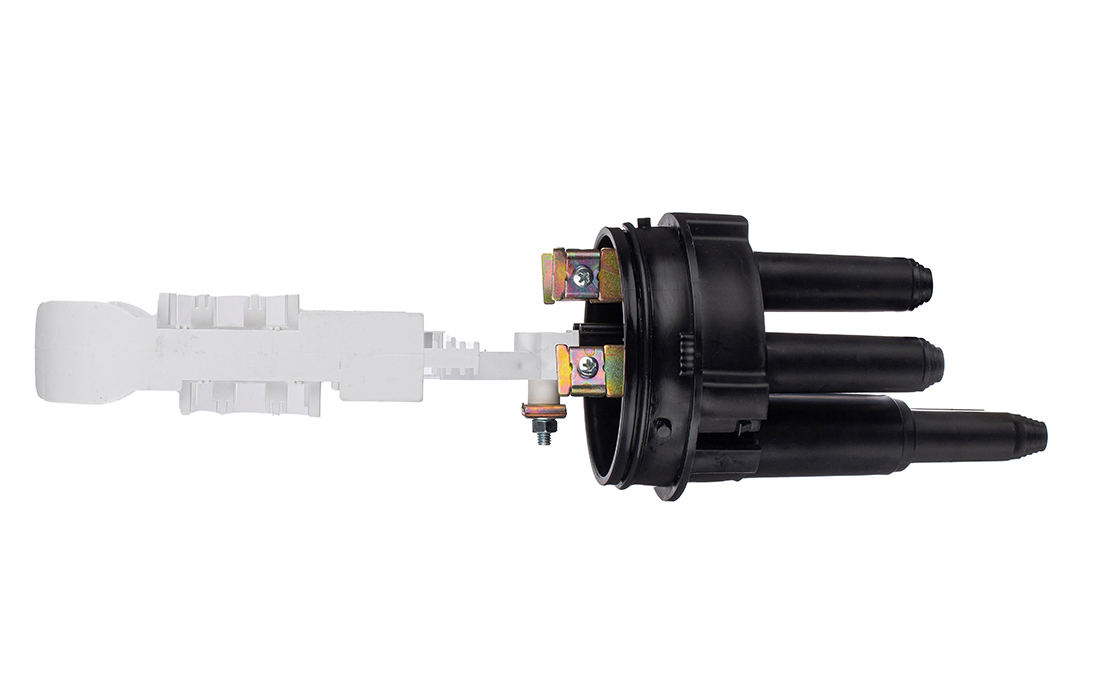

2) Оригинальная конструкция с лотком-кассетой, в базовом исполнении имеет 4 навесных ложемента для размещения 64 КДЗС 4525 и «байонет» соединение оголовника и кожуха, без использования хомута.

3) Новый оголовник с возможностью установки на кронштейн для подвески без применения крепежных элементов.

4) Овальный патрубок с 2-мя добавленными пальцами и расширением возможности ввода до 6 оптических кабелей в малогабаритную муфту.

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки.

Емкость муфты при размещении ССД КДЗС 4525: без ввода транзитной петли ОМ – 64 шт., с вводом транзитной петли ОМ – 32 шт.

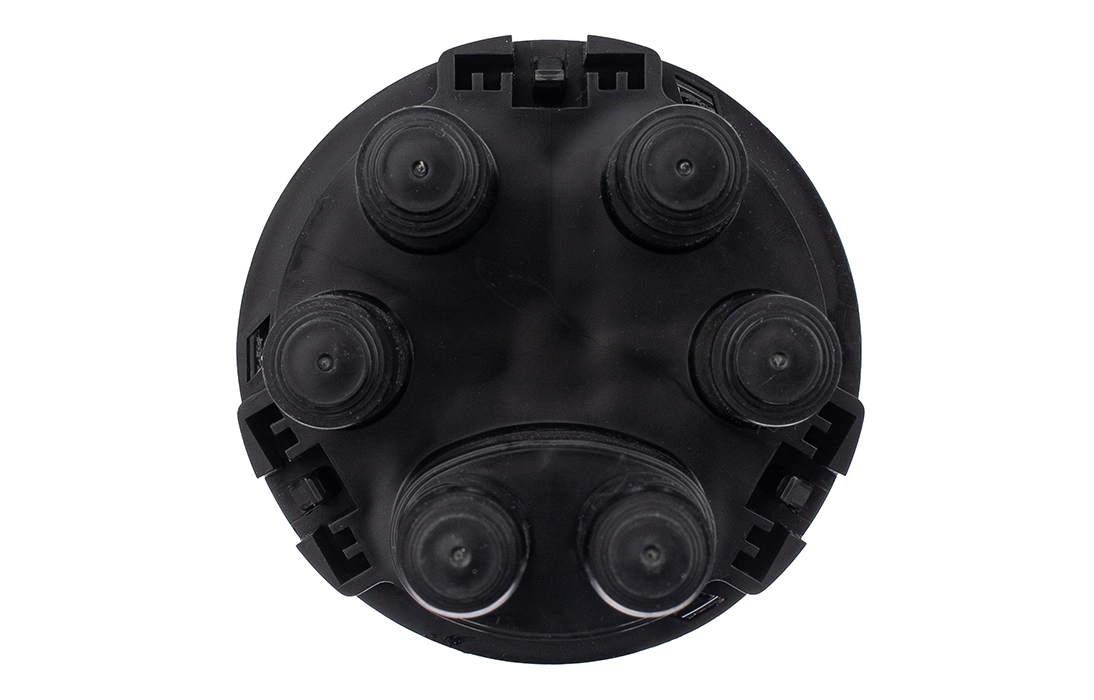

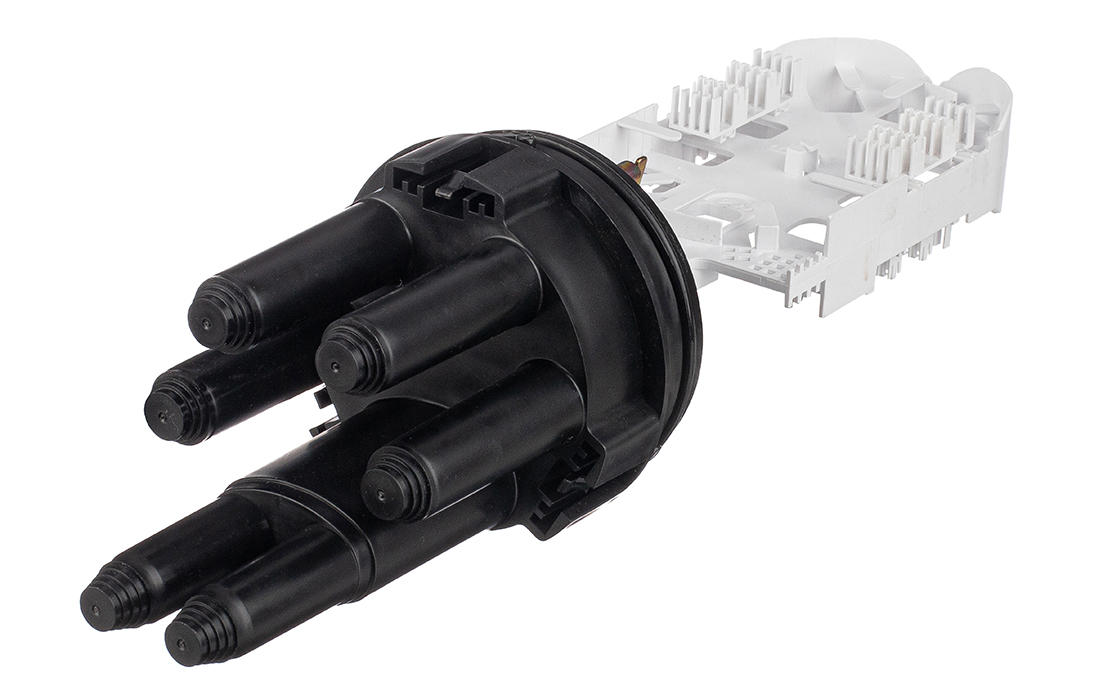

На оголовнике муфты 4 круглых патрубка для ввода кабелей диаметром 6-16 мм и 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм.

На оголовнике муфты предусмотрен овальный патрубок для ввода транзитной петли оптических модулей без их разрезания. Выкладка петли модулей осуществляется на лотке со стороны овального ввода.

При вводе транзитной петли, в лоток дополнительно устанавливаются специальные держатели из комплекта деталей и материалов, а ложементы для КДЗС и лишние органайзеры - удаляются.

Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и пр., может использоваться для одного из перечисленных случаев:

1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

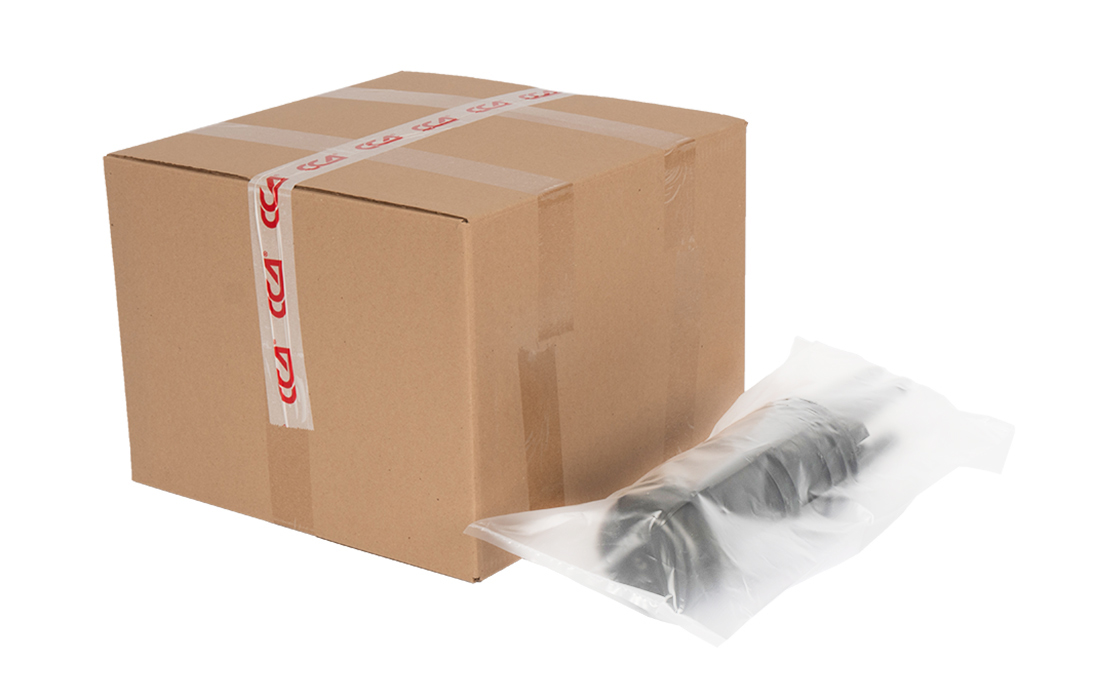

Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 9 штук.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 28.05.2024 1 176.00 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 1 140.72 руб.
Крупный опт: 40 шт
Оптовая скидка: 7%
Цена оптовая, с НДС: 1 093.68 руб.
Цена розничная, Без НДС: на 28.05.2024 980.00 руб.
Мелкий опт: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 950.60 руб.
Крупный опт: 40 шт
Оптовая скидка: 7%
Цена оптовая, без НДС: 911.40 руб.
Планируемое поступление на склад - 51 шт
Из них доступно к заказу - 51 шт
Параметры товара
Характеристики
Кол-во сварных соединений:
- без транзитной петли 64
- с транзитной петлей 32
Тип кассет Встроена в конструкцию муфты
Тип ложементов Л16-4525
Кол-во ложементов 4
Кол-во вводов:
- круглый ступенчатый, до 16 мм 4
- овальный, до 14 мм/транзит до 16 мм 2/1
Герметизация корпуса Байонет
Герметизация вводов ТУТ
Температура эксплуатации ºС -60…+70
Габаритные размеры:
- длина, мм 393
- диаметр, мм 113
Масса, кг 0,65
Комплектация
Корпус (оголовник, кожух, прокладка) 1 шт.
Лоток-кассета 1 шт.
Ложемент ЛА16-4525 4 шт.
Фиксатор ЦСЭ 4 шт.
Гильзы КДЗС 4525 20 шт.
Комплект маркеров и стяжек 1 шт.
Держатель 6 шт.
Трубка ТУТ 28/6 для круглых вводов ОК 2 шт.
Силикагель 30 г.
Паспорт 1 шт.
Упаковка 1 шт.
Маркировка
МТОК Муфта тупиковая оптическая
ЛА Оголовник типа ЛА
9 Кожух типа 9
1КН Кронштейн-кассета
64 Емкость муфты ОВ
45 Макс. Длина гильзы КДЗС 45 мм
К Наличие КДЗС в комплекте
