Муфты для метода склеивания с ВК-9

120127-00017

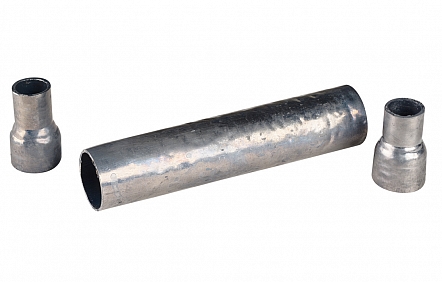

                                            Муфта 37х190мм с конусами 20х35мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    73 шт
  • Наличие:
    73 шт
  • Производство:
    более недели
Розница
1 184.56
120126-00002

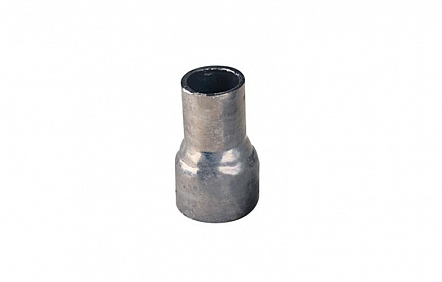

                                            Конус 20х35мм к муфте 37х190мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
322.30
120127-00026
                                            Муфта 45х270мм с конусами 20х43мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
1 914.66
120127-00021
                                            Муфта 45х220мм с конусами 25х43мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    3 шт
  • Наличие:
    3 шт
  • Производство:
    более недели
Розница
1 855.34
120126-00003
                                            Конус 25х43мм к муфте 45х220мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
361.74
120127-00019
                                            Муфта 70х270мм с конусами 25х68мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
4 812.54
120126-00004
                                            Конус 29х68мм к муфте 70х270мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
522.20
120127-00020
                                            Муфта 70х270мм с конусами 29х68м
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
4 929.50
120126-00001
                                            Конус 25х68мм к муфте 70х270мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
616.00
120127-00004

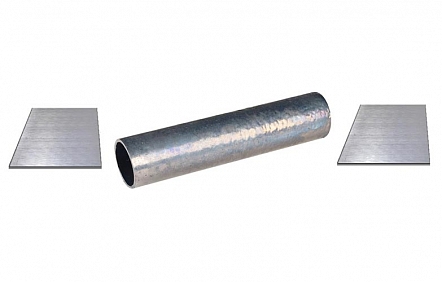

                                            Муфта 54х270мм с пластинами 79х60х3мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
2 839.70
120127-00005
                                            Муфта 65х360мм с пластинами 98х60х3мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
4 184.10
120127-00001
                                            Муфта 82х410мм с пластинами 128х75х3мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
5 323.52
120127-00002
                                            Муфта 30х210мм с пластинами 57х50х3мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
1 451.24
120127-00018
                                            Муфта 45х270мм с двумя конусами
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
1 952.54
120101-00019
                                            Муфта 82х530мм с конусами 33,4х63мм
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
6 244.28
120127-00011
                                            Муфта 125х440мм с двумя конусами
  • Склад:
  • На:
    16/06/2019
  • Доступно:
    0 шт
  • Резерв:
    0 шт
  • Наличие:
    0 шт
  • Производство:
    более недели
Розница
12 477.70


Восстановление алюминиевых, стальных или свинцовых оболочек кабелей связи выполняют с помощью муфт путём склеивания с применением клея ВК-9. В ходе работ к оболочке кабеля приклеивают свинцовые втулки (конусы), к которым в свою очередь припаивают свинцовую муфту, подобранную в соответствии с размером сростка.


Свойства свинцовых муфт


Представленные в каталоге муфты изготовлены согласно техническим условиям и отвечают установленным требованиям к конструкции, функциональности, электрическим параметрам, устойчивости к механическим и климатическим воздействиям.


По действующим правилам для монтажа кабелей связи должны применяться детали, металлические элементы которых устойчивы к коррозии. Предлагаемые наборы деталей изготовлены из рольного свинца, обладающего высокой коррозийной стойкостью. Скорость коррозии этого металла в воздушной среде промышленных районов не превышает 0,00068 мм в год, пресная вода коррозии не вызывает.


Особенности метода


Клеевой метод предусматривает применение клея ВК-9. Это составная двухкомпонентная композиция холодного отверждения, в состав которой входят эпоксидные смолы, модификаторы и минеральные наполнители. Компоненты клея поставляются в двух тубах, содержимое которых смешивается перед применением. При работе с ВК-9 учитывают следующие факторы:


• соблюдать соотношение компонентов 1:1;
• для получения однородной массы компоненты перемешивать не менее 5-ти минут;
• после смешивания компонентов клей использовать в течение 30 минут;
• беречь глаза, использовать защитные перчатки или средства защиты кожи рук, например, силиконовый крем.


Склеивание происходит с образованием вакуум-плотного шва, прочность которого достигает показателя 12 кгс/см2. Полученное клеевое соединение устойчиво к действию высоких температур, воды, масла, щелочей, бензина.


После восстановления металлических оболочек клеевым методом кабели связи сохраняют свои характеристики и в местах установки муфт получают надёжную защиту от внешних факторов.


Принцип выбора


Стандартный комплект включает муфту «труба», конусы или свинцовые пластины, из которых монтажниками формируются втулки. В наличии муфты в широком сортаменте, предназначенные для кабелей разного диаметра алюминиевых оболочек. При выборе деталей ориентируются на наружный диаметр металлической оболочки. Если он не превышает 35 см, устанавливают втулку длиной 60 мм. При диаметре более 35 мм, длина втулки должна быть не менее 70 мм.


Кроме муфт в комплекте приобретайте у ЗАО «Связьстройдеталь» необходимые расходные материалы, включая клей ВК-9, припои для лужения алюминия, пайки скруток жил и муфт, флюс (канифоль и стеарин), полиэтиленовые или бумажные гильзы, кабельную бумагу и прочее.
