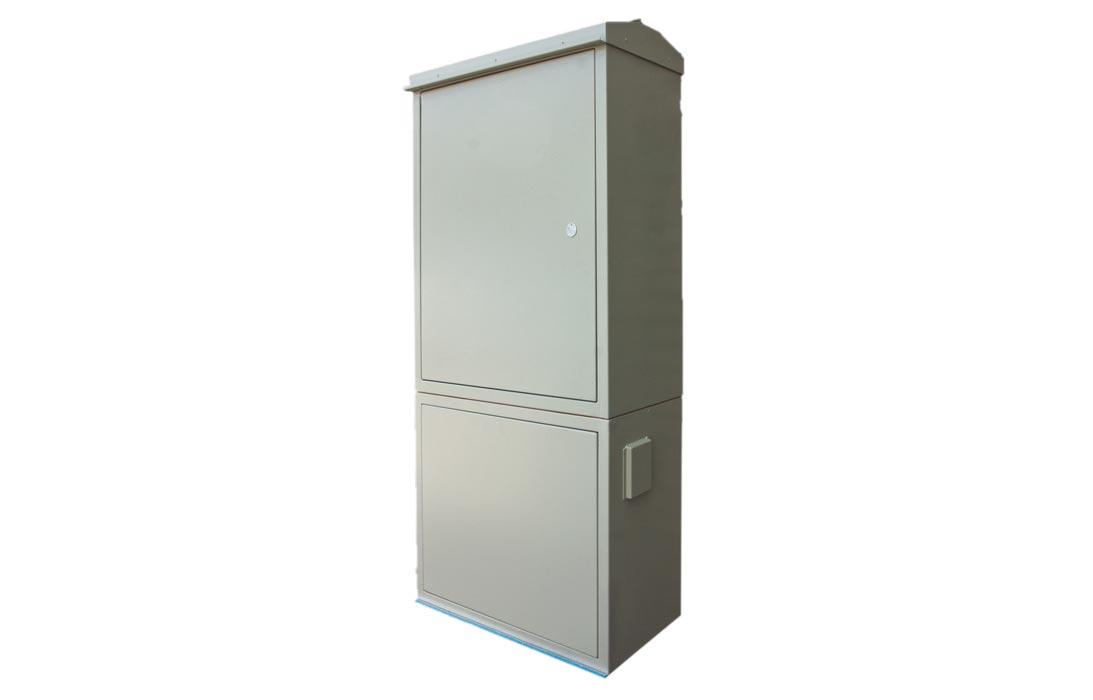

Шкаф с цоколем ВОКС-УФП-1152(48П) с кронштейном, органайзером (корпус) 850х2230х350 мм ССД

Представляет собой уличный всепогодный пылевлагозащищенный шкаф, устанавливаемый вне помещений. Установка – напольная. При установке закрепляется на шпильках на полу или фундаменте.

Состоит из собственно шкафа и цоколя, в котором могут располагаться запасы кабелей. Устанавливается на специализированном фундаментном блоке, который закапывается в грунт. Ввод оптических кабелей осуществляется через отверстия в фундаменте и через нижнюю стенку шкафа.

Во избежание преждевременной коррозии цоколя, предусмотрено основание из толстостенных стальных профилей, которое располагается между цоколем и фундаментом.

Предназначен для использования в качестве распределительного устройства большой емкости в телекоммуникационных сетях, сетях доступа с идеологией «волокно-до-дома» (FTTH/PON), и т.п.

Позволяет вводить большое количество оптических кабелей и производить монтаж и кросс-коммутацию оптических волокон.

Для предотвращения термоудара и образования конденсата внутренняя поверхность шкафа оклеена трудногорючим, малодымным теплоизоляционным материалом.

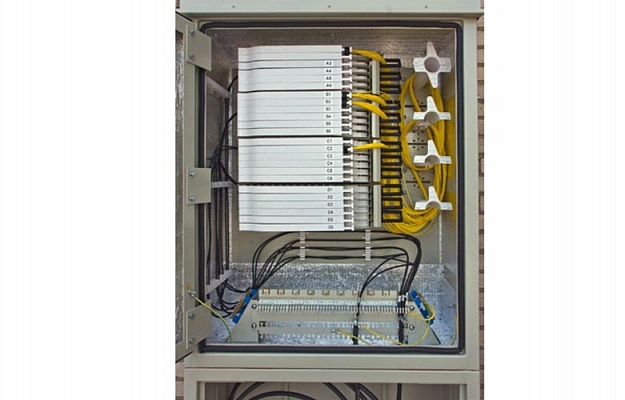

Во внутреннем пространстве конструктива выделены отдельные зоны для крепления многоволоконных кабелей, для сварки волокон, для выкладки коммутационных патчкордов, что сильно упрощает задачу монтажа и эксплуатации изделия.

Модульная конструкция позволяет наращивать емкость по мере роста сети и ввода новых кабелей, не оказывая влияния на ранее смонтированные волокна, по которым передается операторский трафик.

Введенные кабели фиксируются и разделываются до модулей в зоне ввода в нижней части шкафа. Здесь же при необходимости происходит заземление металлических элементов кабелей.

Из зоны ввода оптические волокна в специальных транспортных трубках поступают в кроссовые модули, где свариваются с пигтейлами.

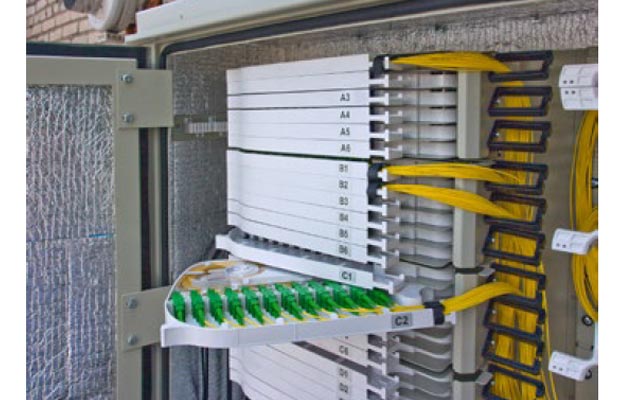

Кроссовые модули объединяются в блоки. Блоки имеют высоту 2U или 3U и емкость 4 модуля (2U) или 6 модулей (3U). Для удобства монтажа и обслуживания кросса модули могут выдвигаться (поворачиваться) или выниматься из блока без применения инструментов. Кроссовые блоки в состав шкафа не входят и поставляются отдельно.

Для выкладки патчкордов на правой боковой стенке кросс-блока и на задней стенке шкафа в правой части установлены органайзеры.
