Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение

Номенклатурный номер: 110610-00113 Скопировано в буфер обмена

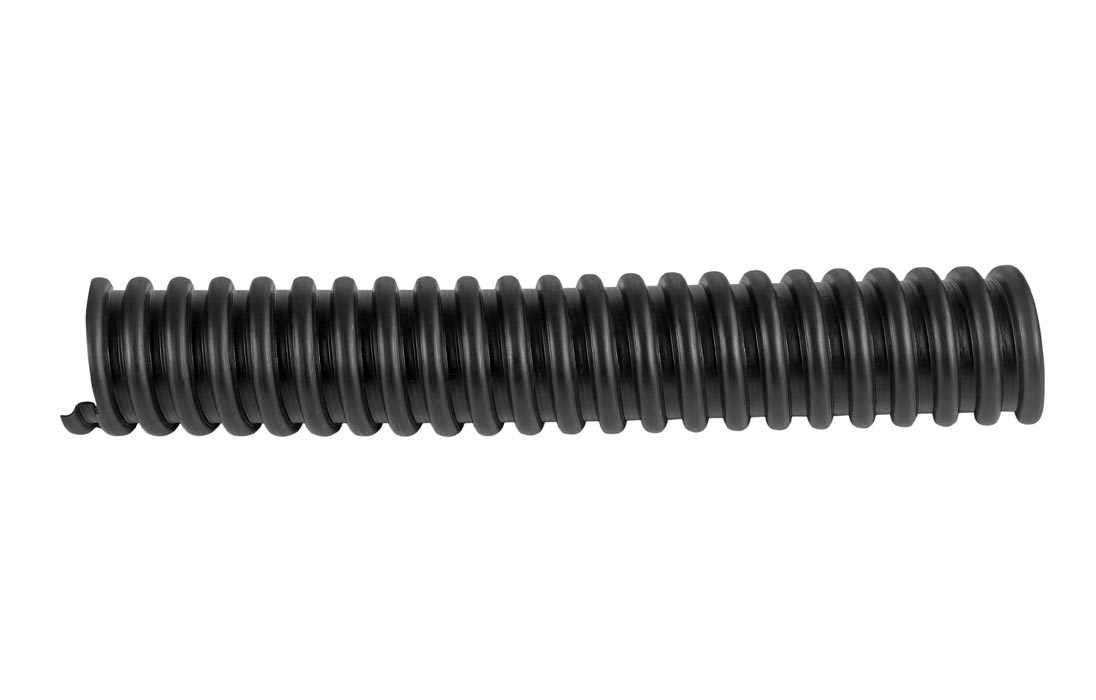

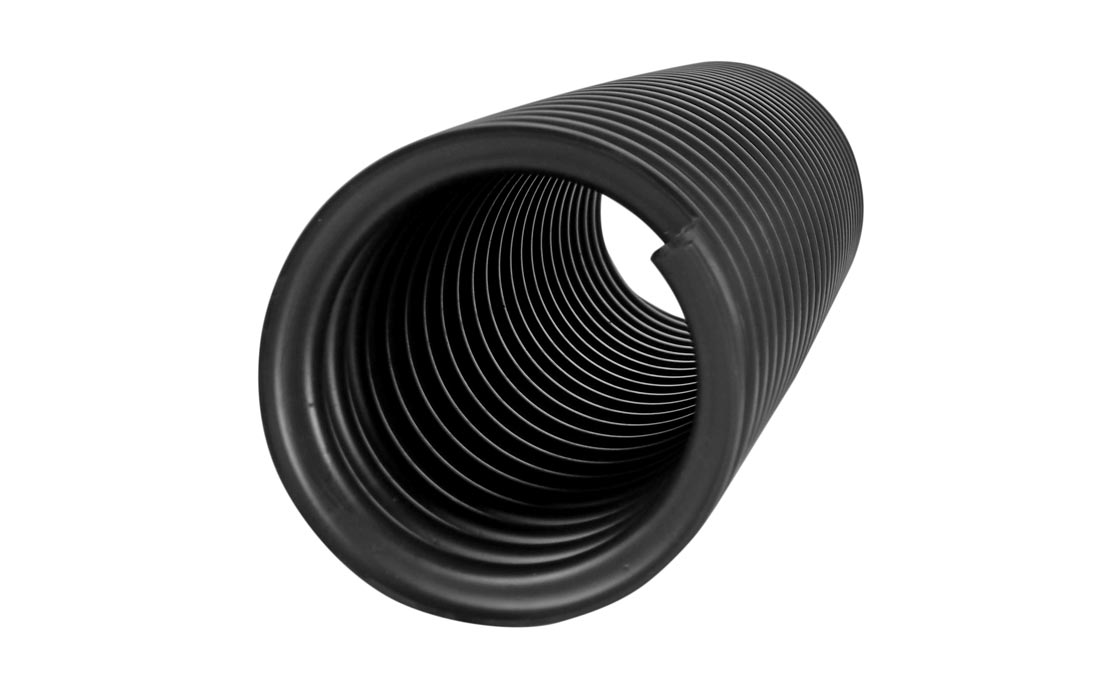

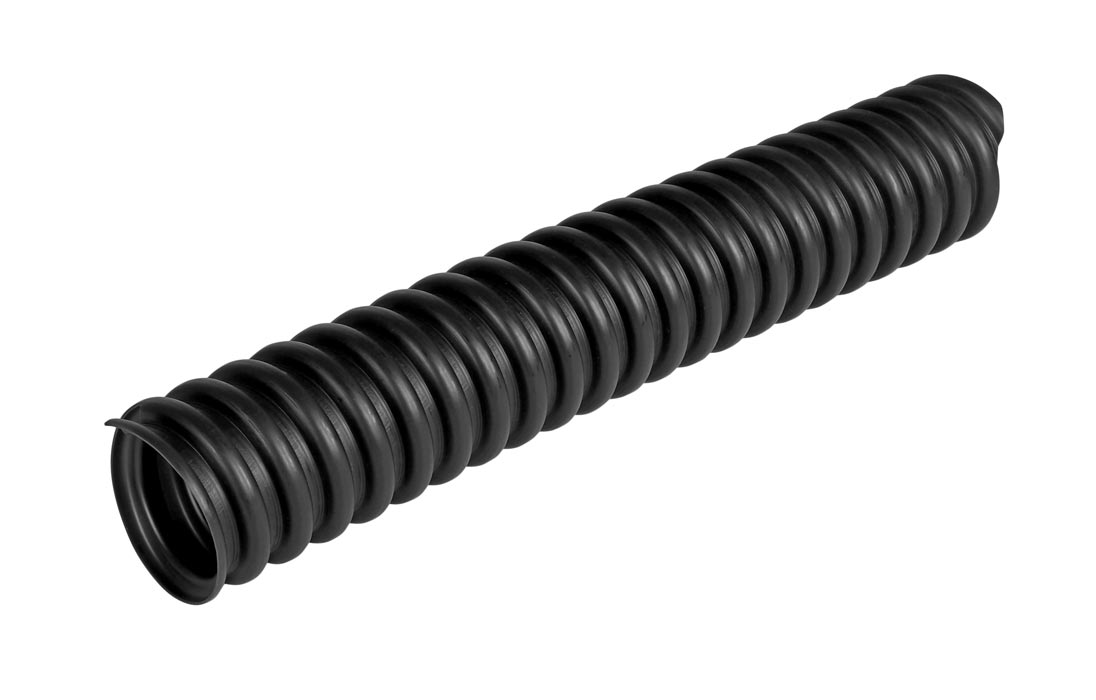

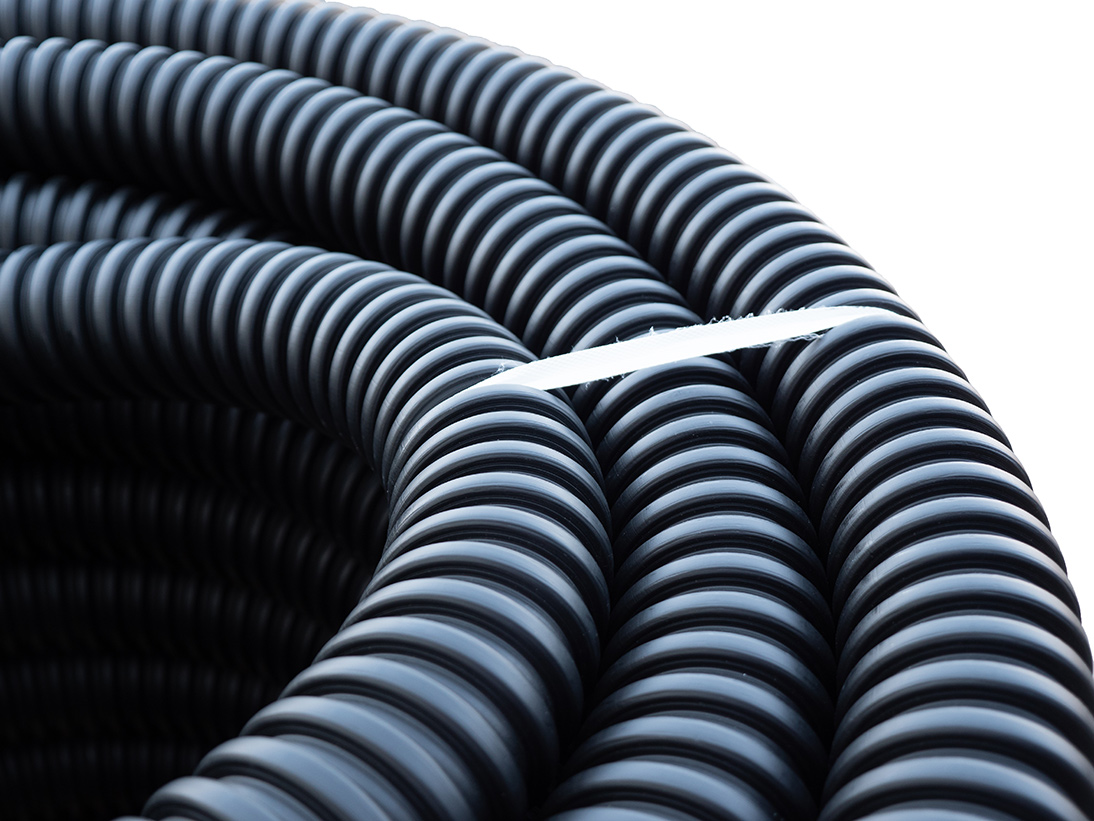

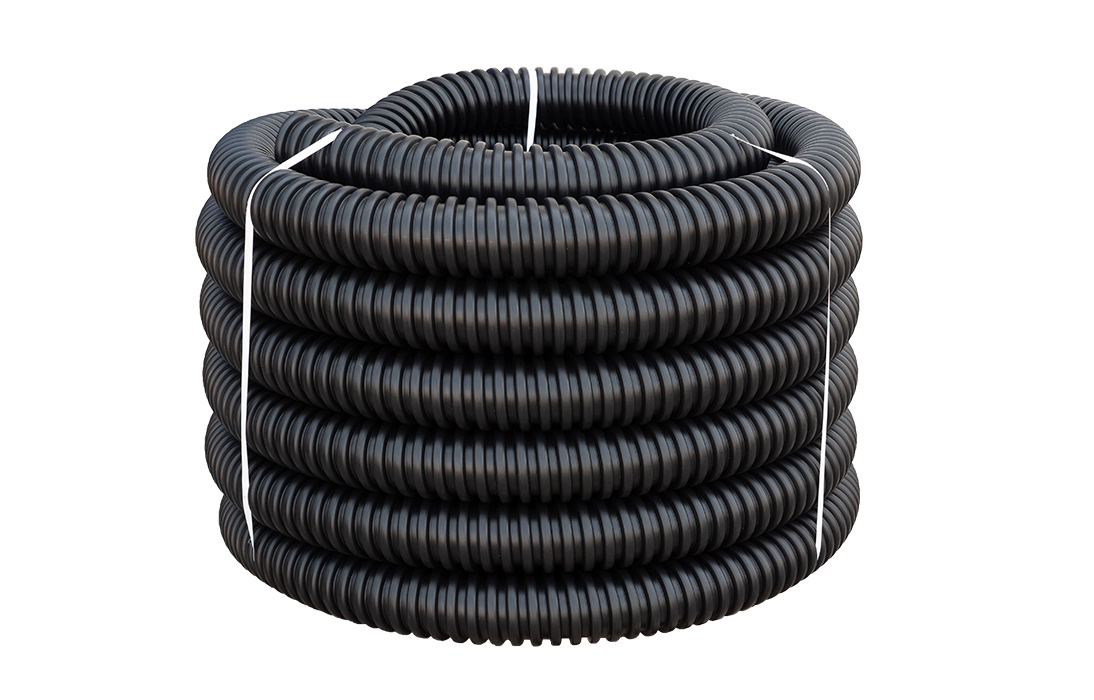

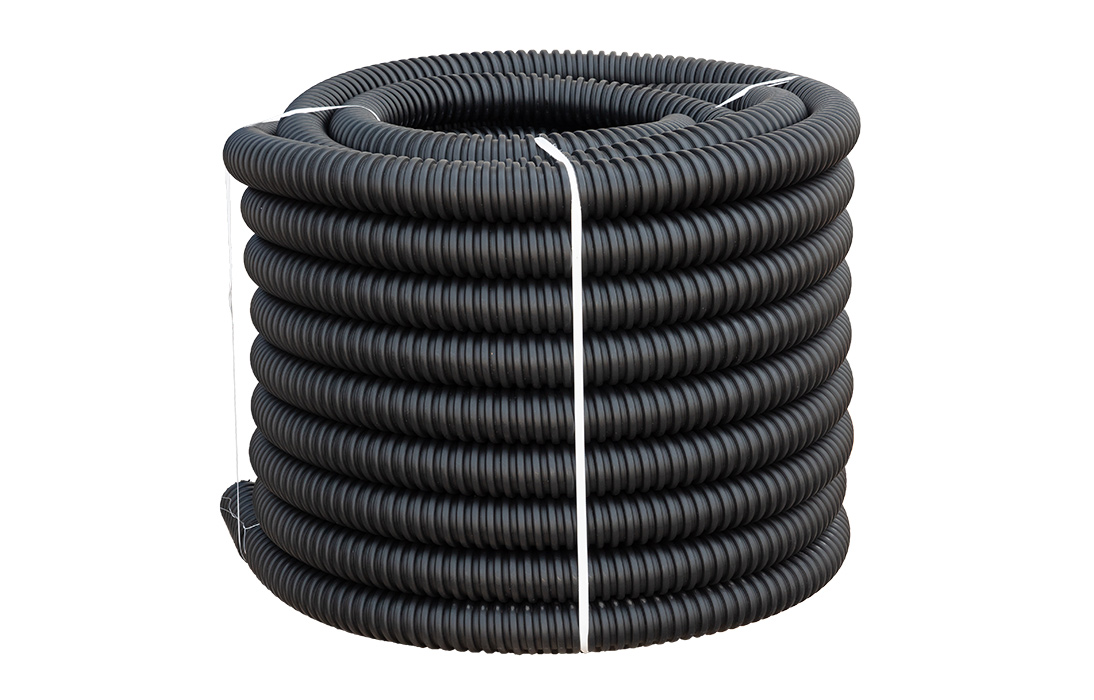

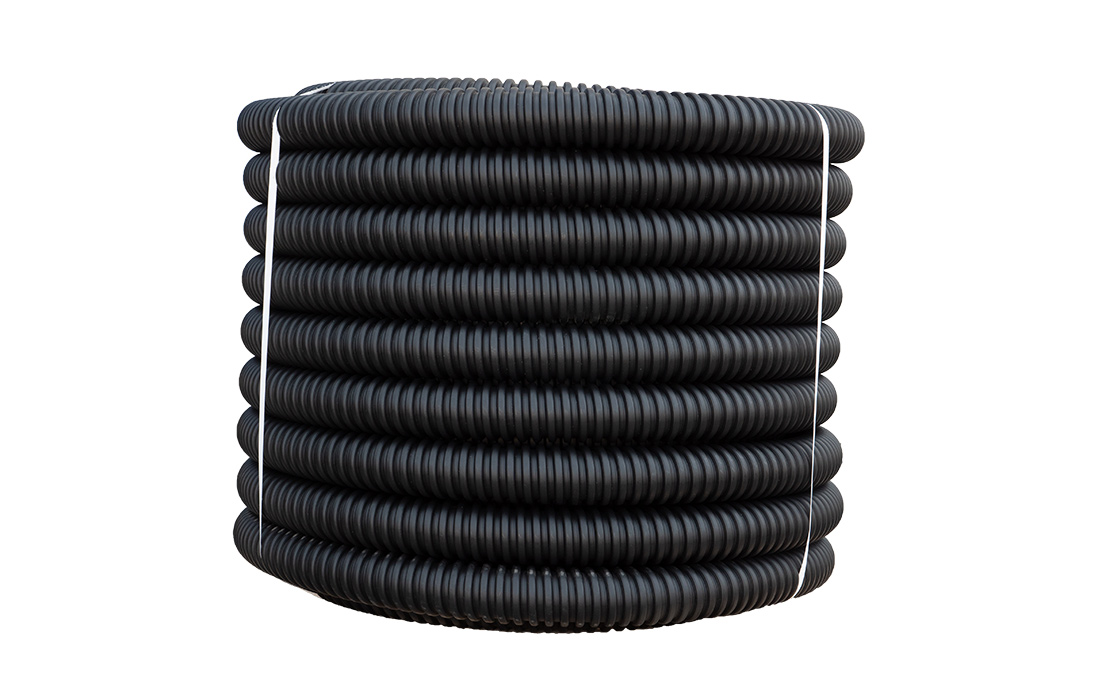

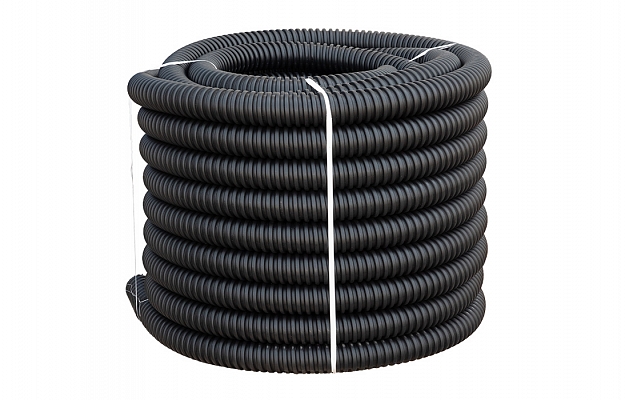

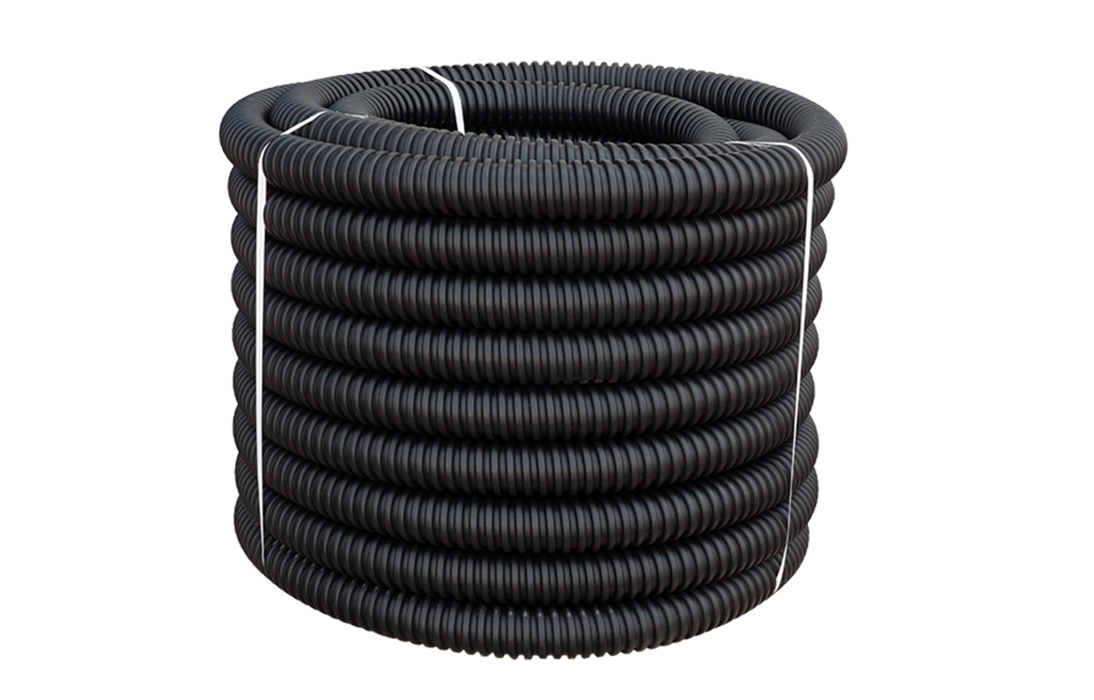

Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 1

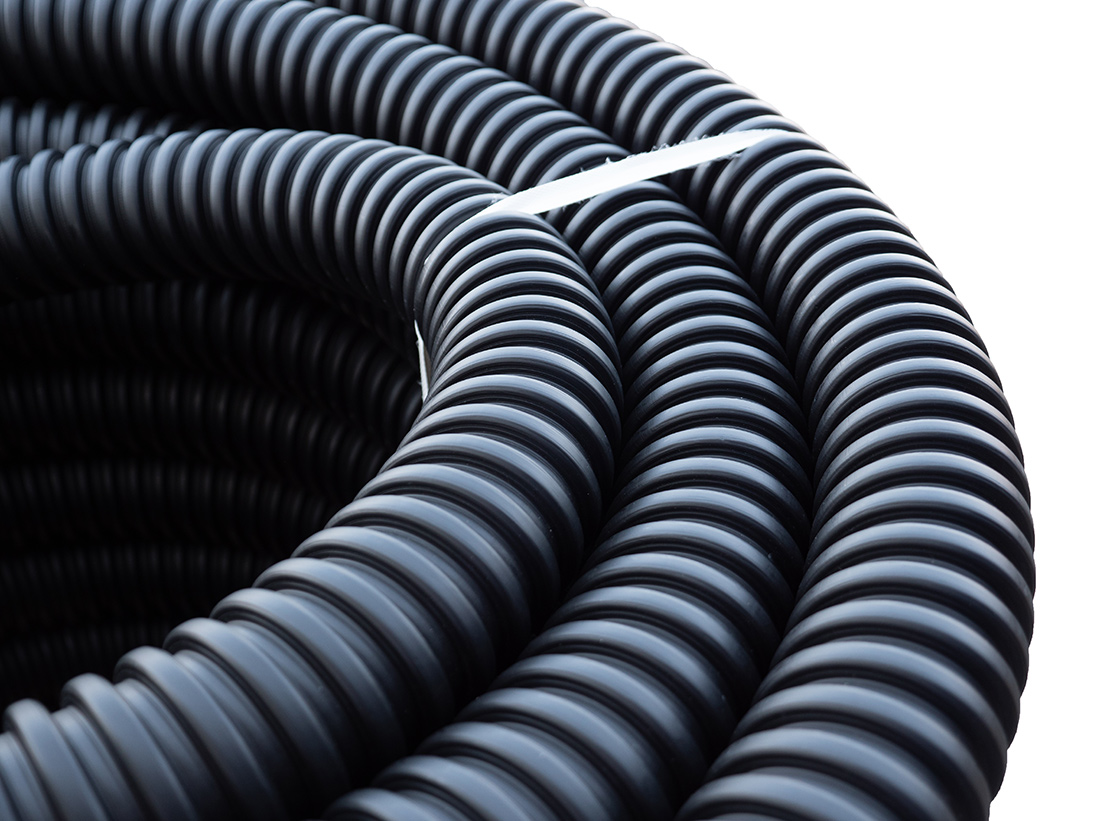

Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 2

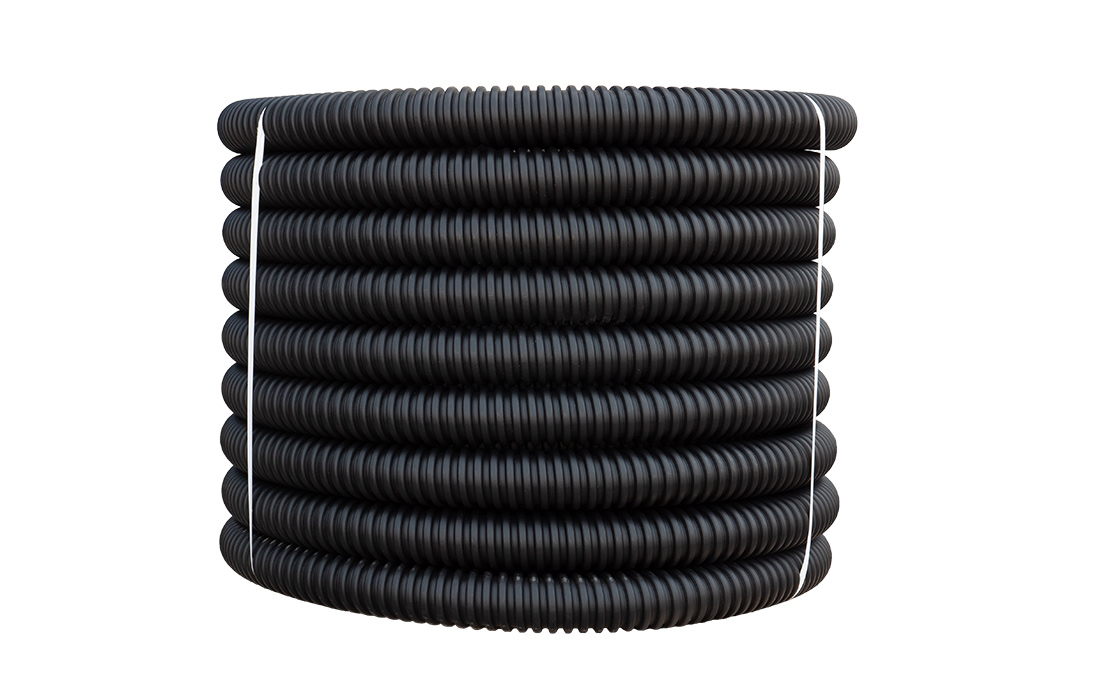

Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 3

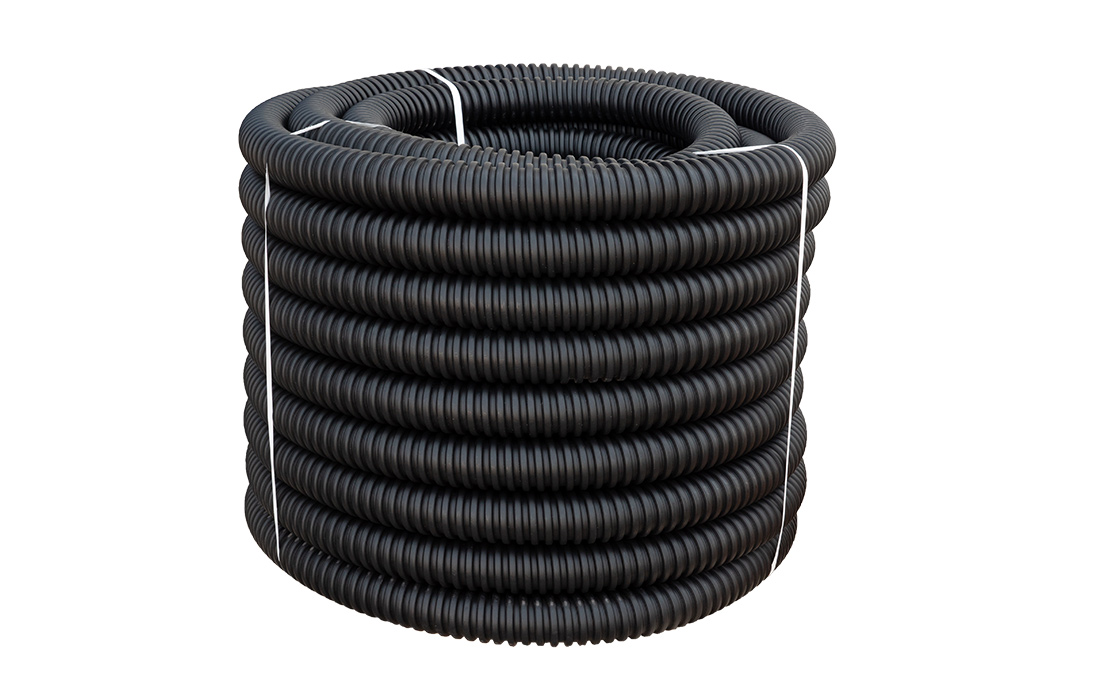

Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 4
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 5
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 6
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 7
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 8
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 9
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 10
Труба ССД-Пайп Электро НГ, OD=90 мм, 1100N, SN22, с протяжкой (бухта 68 м) Труба полимерная жёсткая гофрированная спиральная не распространяющая горение внешний вид 11

Описание (PDF)

Модель товара:   DWG
Задать вопрос

Предназначена для строительства кабельной канализации в грунте, с последующей прокладкой оптических и электрических кабелей связи низкого и высокого напряжения, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение двух отрезков труб с помощью муфты является прочным и надежным, что исключает риск разрыва трубопровода в процессе эксплуатации при подвижке и просадке грунта. Данное решение обеспечивает целостность системы кабельной канализации в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

Конструкция внутреннего профиля спиральновитой трубы «ССД-Пайп» имеет ряд достоинств. Это:

- облегченная протяжка, за счет уменьшения площади соприкосновения кабеля или заготовки с трубой;

- возможность создания сложной конфигурации трассы с резкими углами поворота, при которой протяжку кабеля или заготовки облегчает особая геометрия спиральных витков;

- равномерный внутренний диаметр трубопровода на всем протяжении, от муфты до муфты, в отличие от других трубных решений, когда например, при сварке отрезков трубы происходит сужение внутреннего диаметра канала за счет образования наплыва полиэтилена.

В дополнении, для облегчения протяжки кабеля в частично заполненных каналах, специалистами компании было создано приспособление – насадка для УЗК «Ромашка», конструкция которой была разработана с учетом особенностей внутреннего профиля трубы «ССД-Пайп»:

Труба «ССД-Пайп Электро НГ» соответствует:

• ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки кабелей. Часть 24. Трубные системы для прокладки в земле»;

• ГОСТ Р МЭК 61386.1-2014 «Трубные системы для прокладки кабелей»;

• ГОСТ Р 53313-2009 «Изделия погонажные электромонтажные. Требования пожарной безопасности. Методы испытаний»:

- обладают теплостойкостью при испытаниях в соответствии с пунктом 5.1 ГОСТ Р 53313-2009;

- обладают стойкостью к зажиганию нагретой проволоки при испытаниях в соответствии с пунктом 5.2 ГОСТ Р 53313-2009.


Перейти к сопутствующим товарам

В корзину
м
Минимальная партия 68 м
Кратность партии 68 м
Прайс-лист
Цена розничная, с НДС: на 20.06.2024 631.20 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 20.06.2024 526.00 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Параметры товара
Характеристики
Материал ПНД
Кольцевая жесткость (SN), кH/м² 22
Сопротивление сжатию, H 1100
Радиус изгиба не менее 3-х диаметров
Тип соединения Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК) Да
Возможность пневмопрокладки кабеля Нет
Способ прокладки ГНБ (альтернативная прокладка) Нет
Наличие стальной проволоки Да
Диаметр стальной проволоки, мм 1,0
Коэффициент трения (кабель для канализации), не более 0,3
Диаметр наружный (OD), мм 91
Диаметр внутренний (ID), мм 73
Температура монтажа, °C -25…+60
Температура эксплуатации, °C -55…+90
Длина трубы в бухте, м 89
Масса бухты, кг 57
Комплектация
Труба в бухте (89 м) 1 шт.
Муфта соединительная резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,014235
Вес, кг.: 0,73235294
Модели для проектирования
Маркировка
ССД-Пайп название
OD=90 мм наружный диаметр
1100 сопротивление сжатию
N сопротивление удару
SN22 кольцевая жесткость
