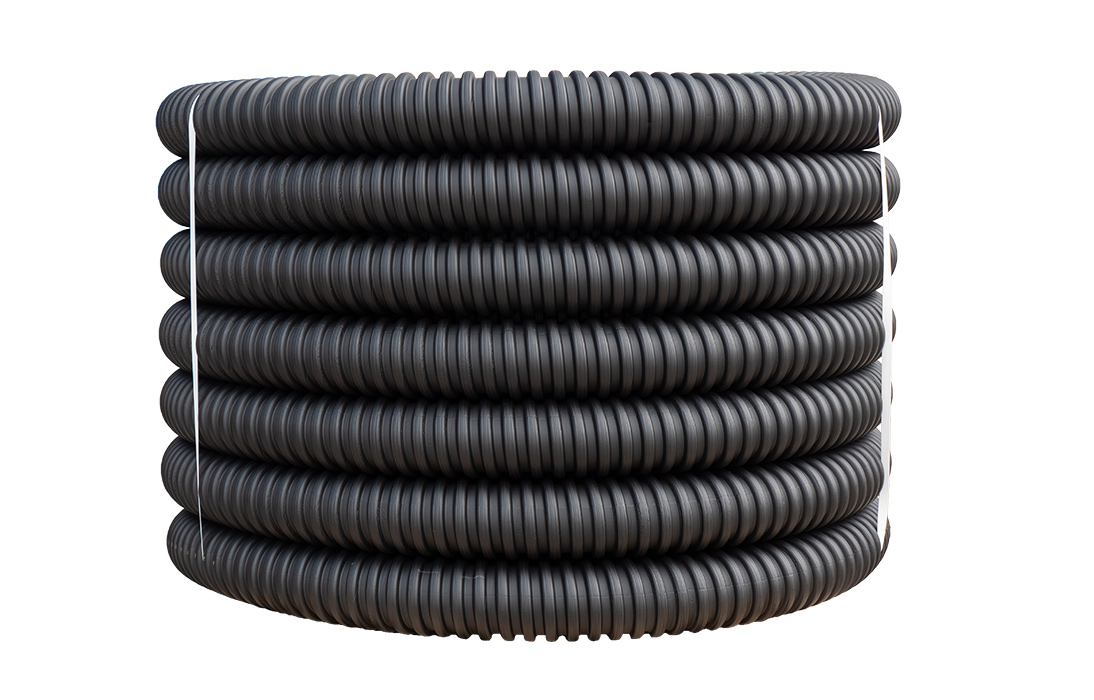

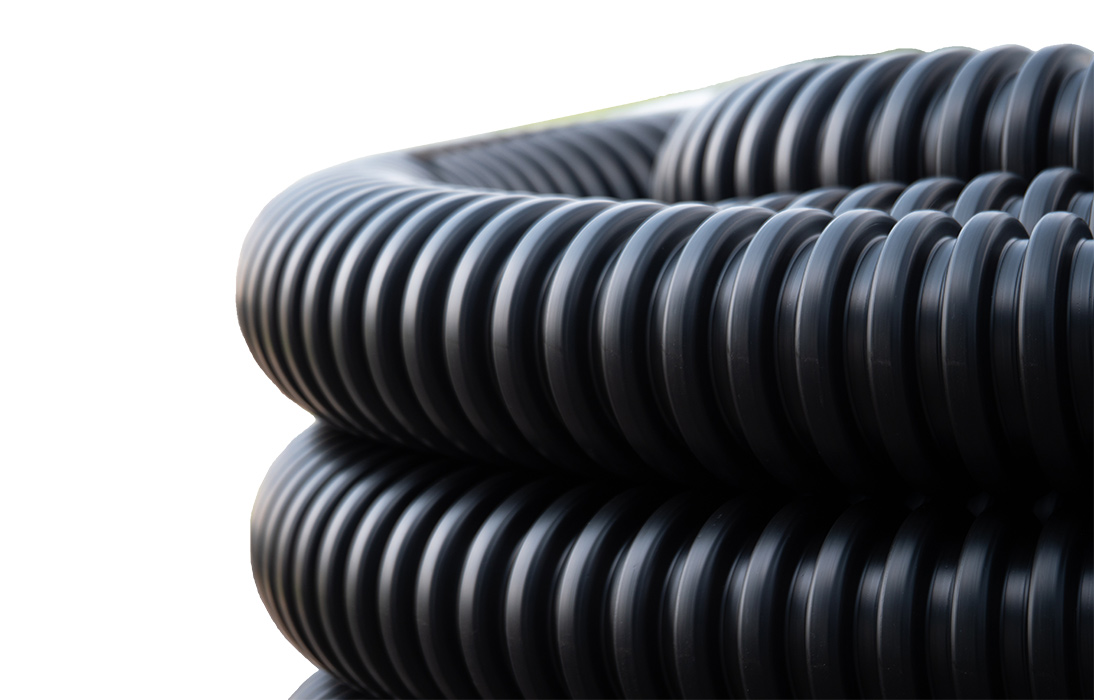

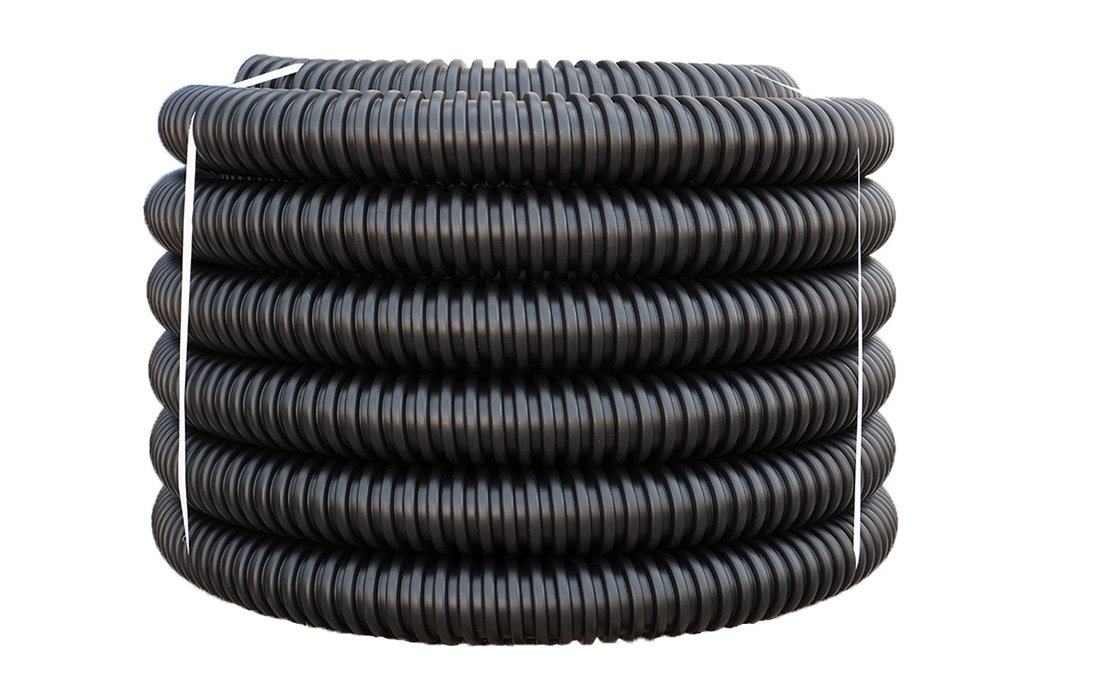

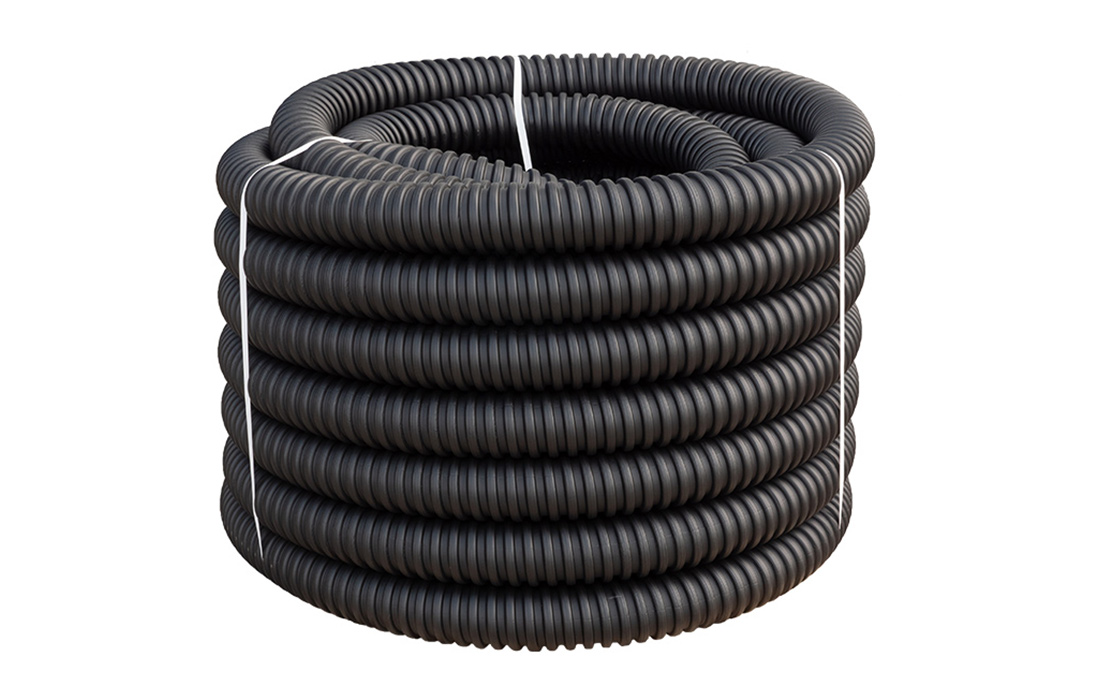

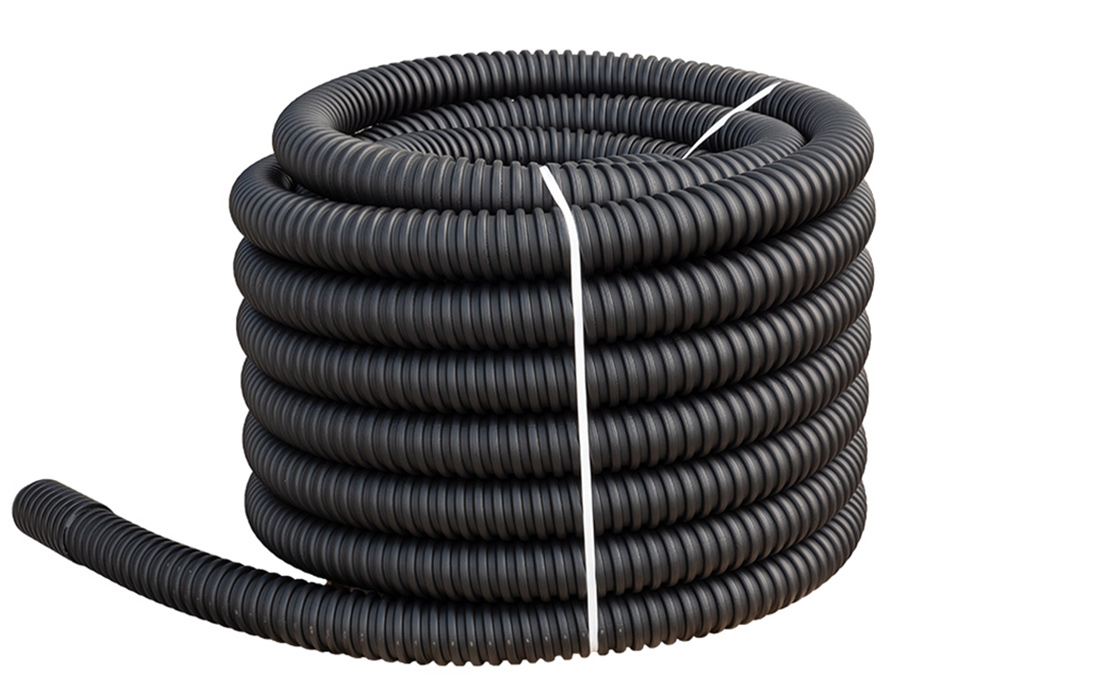

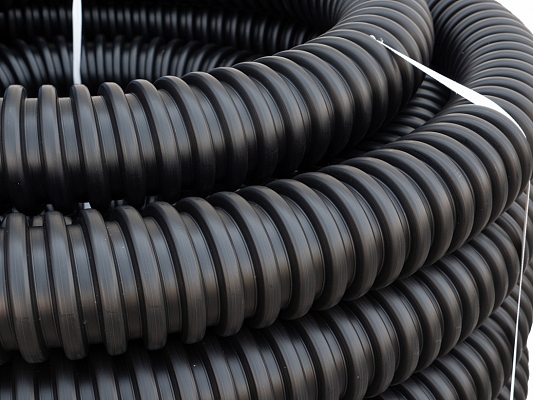

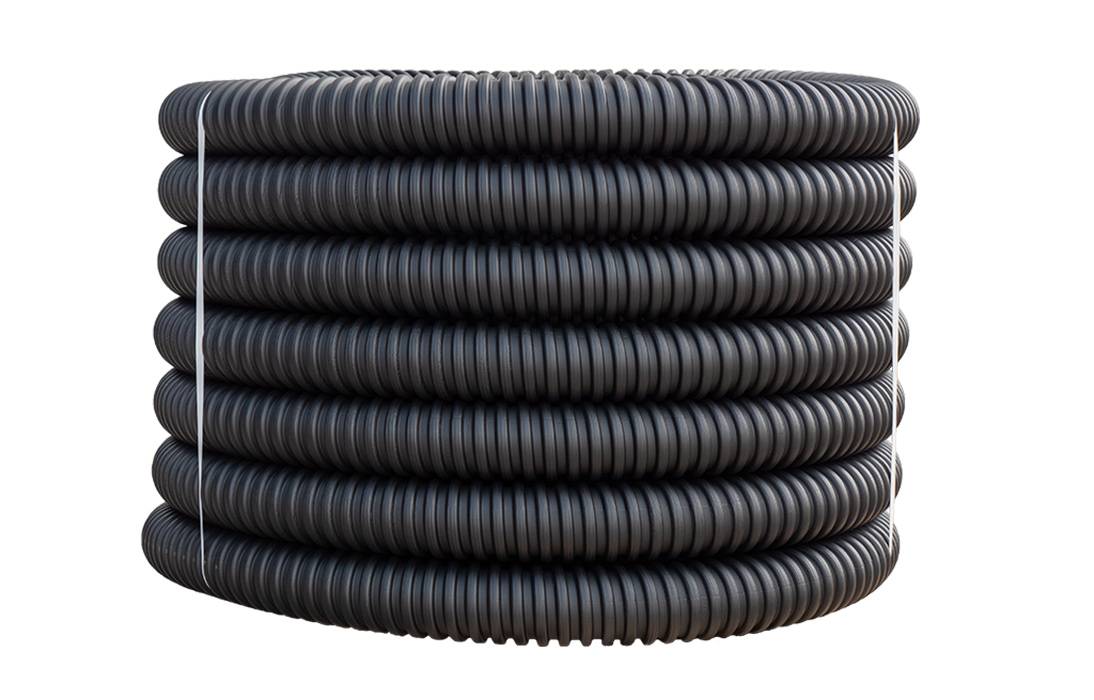

Труба ССД-Пайп OD=110 мм, 1100N, SN22

Номенклатурный номер: 110610-00015 Скопировано в буфер обмена

Описание

Задать вопрос (5)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) предназначена для прокладки кабелей (связи, слаботочных, силовых до 35 кВ) и их защиты от механических воздействий и воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

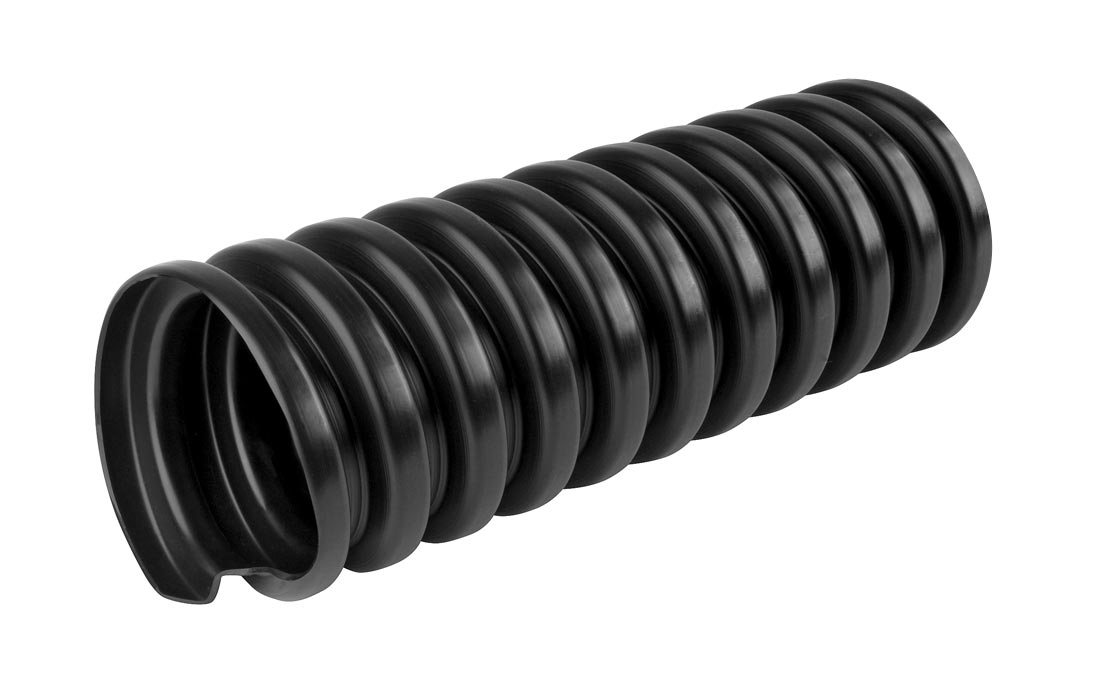

Резьбовое соединение «труба-труба» при помощи муфты исключает риски разрыва трасс в местах соединения во время монтажа и непосредственно в грунте. Витой профиль трубы упрощает протяжку кабеля при резких углах поворота изделия в плане и профиле и минимизирует усилия, необходимые для протаскивания. Наличие протяжки из стальной проволоки упрощает протаскивание первого кабеля. Внутренняя конструкция трубы упрощает работы с помощью УЗК (Устройство для заготовки каналов), позволяет протягивать последующее количество кабелей до полного наполнения внутреннего диаметра.

Допустимые растягивающие нагрузки и прочность резьбового соединения обеспечивают целостность системы в случаях непреднамеренного извлечения плети из грунта специальной тяжелой техникой. Химическая стойкость материала гарантирует долговечность изделия при прокладке в агрессивных средах, не фатальных для полиэтилена.

Труба соответствует ГОСТ Р МЭК 61386.24-2014, производится согласно ТУ 22.21.21-082-27564371 – 2017.

Перейти к сопутствующим товарам

В корзину

Добавить

Прайс-лист

С НДС БЕЗ НДС

РУБ EUR USD

Цена розничная, с НДС	286.14 руб.

Мелкий опт	1 000 м
Оптовая скидка	6%
Цена оптовая, с НДС	268.97 руб.

Крупный опт	3 500 м
Оптовая скидка	12%
Цена оптовая, с НДС	251.80 руб.

Дистрибьюторская скидка	да

Цена розничная, без НДС	238.45 руб.

Мелкий опт	1 000 м
Оптовая скидка	6%
Цена оптовая, без НДС	224.14 руб.

Крупный опт	3 500 м
Оптовая скидка	12%
Цена оптовая, без НДС	209.84 руб.

Дистрибьюторская скидка	да

Наличие

Центральный склад (МО, Домодедово)	0 м
Склад ЖБИ (Москва)	0 м

Региональный склад (Новосибирск)	0 м

Региональный склад (Екатеринбург)	0 м

Наличие у дистрибьюторов (104 м)

Срок поставки

несколько дней *

Параметры товара

Характеристики

Материал	ПНД
Кольцевая жесткость (SN), кH/м²	22
Сопротивление сжатию, H	1100
Радиус изгиба	не менее 4-х диаметров
Тип соединения	Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК)	Да
Возможность пневмопрокладки кабеля	Нет
Способ прокладки ГНБ (альтернативная прокладка)	Нет
Наличие стальной проволоки	Нет
Диаметр стальной проволоки, мм	—
Диаметр наружный (OD), мм	112
Диаметр внутренний (ID), мм	90
Температура монтажа, °C	-40...+90
Длина трубы в бухте, м	52
Масса бухты, кг	34

Комплектация

Труба в бухте (52 м)	1 шт.
Муфта соединительная резьбовая	1 шт.

Логистические параметры

Объем, м3:	0,018620
Вес, кг.:	0,75

Маркировка

ССД-Пайп	—	название
OD=110 мм	—	наружный диаметр
1100	—	сопротивление сжатию
N	—	сопротивление удару
SN22	—	кольцевая жесткость

Декларации

Заключение. Ростелеком ССД-Пайп

2 Мб

Заключение ПАО МГТС по ССД-Пайп

80 Кб

Заключение. Филиал Ростелеком ССД-Пайп

203 Кб

МПТЦ-ИСХ-4768

97 Кб

Сертификат соответствия 0163925

655 Кб

Сертификат соответствия 0211645

301 Кб

Видео

Отзывы/вопросы о продукте (5)

110611-00030 18/04/2021

Наличие

МО Домодедово:

Москва:

3 619

Новосибирск:

Екатеринбург:

Прогноз:

неск. дней *

Кластер двойной ССД-Пайп 110мм

Наличие

Розница

237.54

шт

110611-00031 18/04/2021

Наличие

МО Домодедово:

Москва:

9 445

Новосибирск:

112

Екатеринбург:

Прогноз:

неск. дней *

Кластер тройной ССД-Пайп 110мм

Наличие

Розница

311.25

шт

110611-00029 18/04/2021

Наличие

МО Домодедово:

599

Москва:

351

Новосибирск:

Екатеринбург:

Прогноз:

неск. дней *

Муфта соединительная резьбовая ССД-Пайп 110мм

Наличие

Розница

204.58

шт

110607-00112 18/04/2021

Наличие

МО Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

более недели *

УЗК ССД D-11мм L-200м (пруток Россия)

Наличие

Розница

18 570.00

шт

110607-00132 18/04/2021

Наличие

МО Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

неск. дней *

УЗК-К ССД D=11 мм L=150 м (пруток Германия)

Наличие

Розница

24 500.00

шт

110608-00132 18/04/2021

Наличие

МО Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

более недели *

Плита закрытия кабеля 240х480мм

Наличие

Розница

46.20

шт

120808-00021 18/04/2021

Наличие

МО Домодедово:

Москва:

Новосибирск:

Екатеринбург:

2.000

Прогноз:

более недели *

ЛСО-40 "ОПТИКА"

Наличие

Розница

594.10

км

120808-00020 18/04/2021

Наличие

МО Домодедово:

24.250

Москва:

Новосибирск:

15.000

Екатеринбург:

3.000

Прогноз:

более недели *

ЛСС-40 "СВЯЗЬ"

Наличие

Розница

1 241.67

км

110608-00203 18/04/2021

Наличие

МО Домодедово:

Москва:

Новосибирск:

Екатеринбург:

Прогноз:

более недели *

Насадка УЗК "Ромашка"

Наличие

Розница

2 560.00

шт

110611-00033 18/04/2021

Наличие

МО Домодедово:

Москва:

1 859

Новосибирск:

Екатеринбург:

Прогноз:

неск. дней *

Заглушка для труб ССД-Пайп 110 мм

Наличие

Розница

102.98

шт

	Наличие номенклатуры у дистрибьюторов:	104 м.
	ООО "Спарта" (Склад - г Нижний Новгород) 606007, Нижегородская обл., г. Дзержинск, пр-т Чкалова, 49-Б -	104 м.	В магазин Показать телефон Прайс-лист

С. А. Попова

11.09.2018

В рамках проекта «Эксплуатация, аварийно-восстановительные работы линейных сооружений» применила 200м трубы полимерные жесткие гофрированные спиральные ССД-Пайп выполняемые по ТУ 22.21.21-082¬27564371 - 2017.

Данное изделие соответствует заявленным техническим характеристикам указанным в ГОСТ Р МЭК 61386.24-2014. Прочность резьбового соединения впечатляет. Сочетание высокой кольцевой жесткости и гибкости изделия дает возможность строить более сложные трассы без использования смотровых и поворотных колодцев. Относительно жестких труб есть существенное преимущество - меньшее количество соединительных элементов в плети трубопровода достигается поставкой трубы не отрезками, а бухтами больших строительных длин. Протяжка кабеля выполняется без нареканий. Данный вид труб считаем перспективным и планируем применять их в будущем.

С уважением,
Начальник отдела
С. А. Попова
Белов М. Н.

12.10.2018

Генеральному директору
ЗАО "СВЯЗЬСТРОЙДЕТАЛЬ"
Анисимову А. С.

Уважаемый Алексей Сергеевич!

В рамках проекта «Развитие оптической сети в ТиНАО и МО» наша организация с августа 2018г. активно применяет в строительстве и использует в номенклатуре проектных решений трубы полимерные жесткие гофрированные спиральные ССД-Пайп выполняемые по ТУ 222121-082-27564371 — 2017. На данный момент проложено около 2.5 км трасс и планируется к прокладке около 6 км до конца 2018г.

Данное изделие соответствует заявленным техническим характеристикам. указанным в ГОСТ Р МЭК 6138624-2014. Сочетание высокой кольцевой жесткости и гибкости изделия дает возможность строить более сложные трассы без использования смотровых и поворотных колодцев. Технические характеристики трубы позволяют осуществлять обратную засыпку вынутым грунтом без риска деформаций сечения, что особенно важно при проведении работ вне черты города. Относительно жестких труб есть существенное преимущество — меньшее количество соединительных элементов в плети трубопровода достигается поставкой трубы не отрезками, а бухтами больших строительных длин. Особенно стоит отметить резьбовые муфты. При их применении сформированная плеть трубопровода укладывается в подготовленную траншею без риска разъединения стыков. Протяжка кабеля выполняется без нареканий и с меньшим усилием.

В целом, применение вышеуказанных труб позволяет сократить нормативное время монтажа, уменьшить затраты на трудовые ресурсы и материалы. Более широко применять механизацию. С учетом этого, считаем перспективным и экономически оправданным применение труб ССД-Пайп при строительстве.

Генеральный директор
АО "МАСТЕРТЕЛ СТРОЙ ПРОЕКТ СЕРВИС"
Белов М. Н.
Михаил Саврин

08.08.2018

Сомневались в возможности протяжки. Взяли паллет на пробу, при трех кабелях проблем не заметили.
Марина Викторовна

22.08.2018

Взяли для стройки в Новой Москве , заказчика в качестве убедили, довольны.
Надежкин Денис Александрович

18.06.2019

Добрый день! Почему из позиции убраны дополнительные приложения: протокол испытаний, сертификаты соответствия, информ. брошюра?
