Номенклатурный номер: 110610-00011 Скопировано в буфер обмена

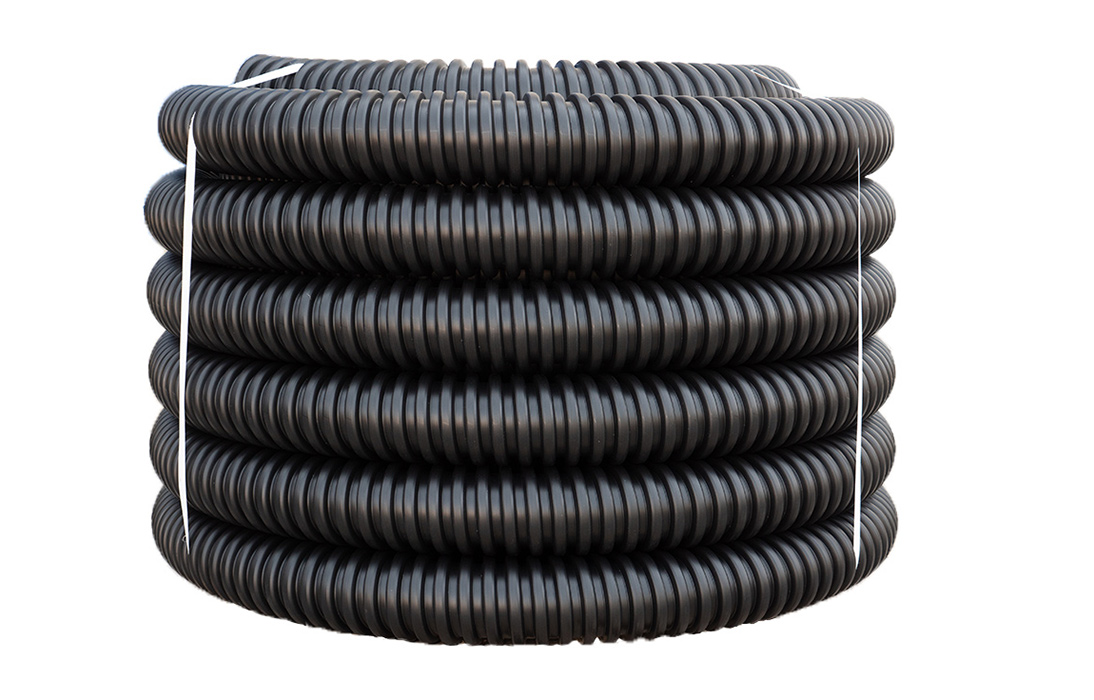

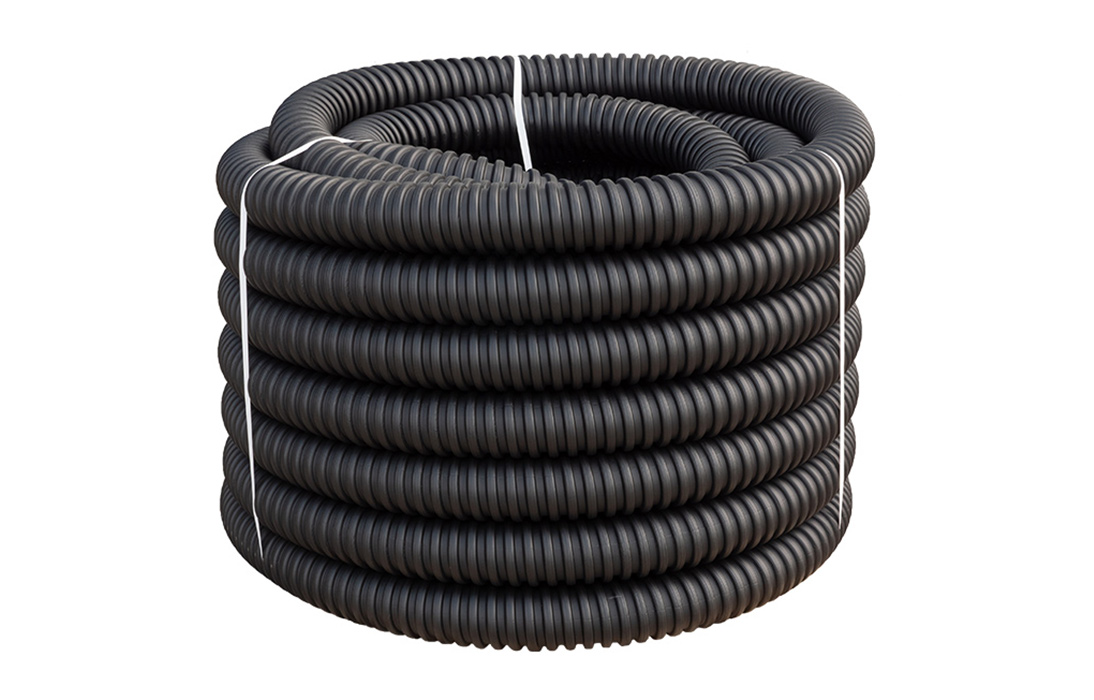

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 46 м) внешний вид 1

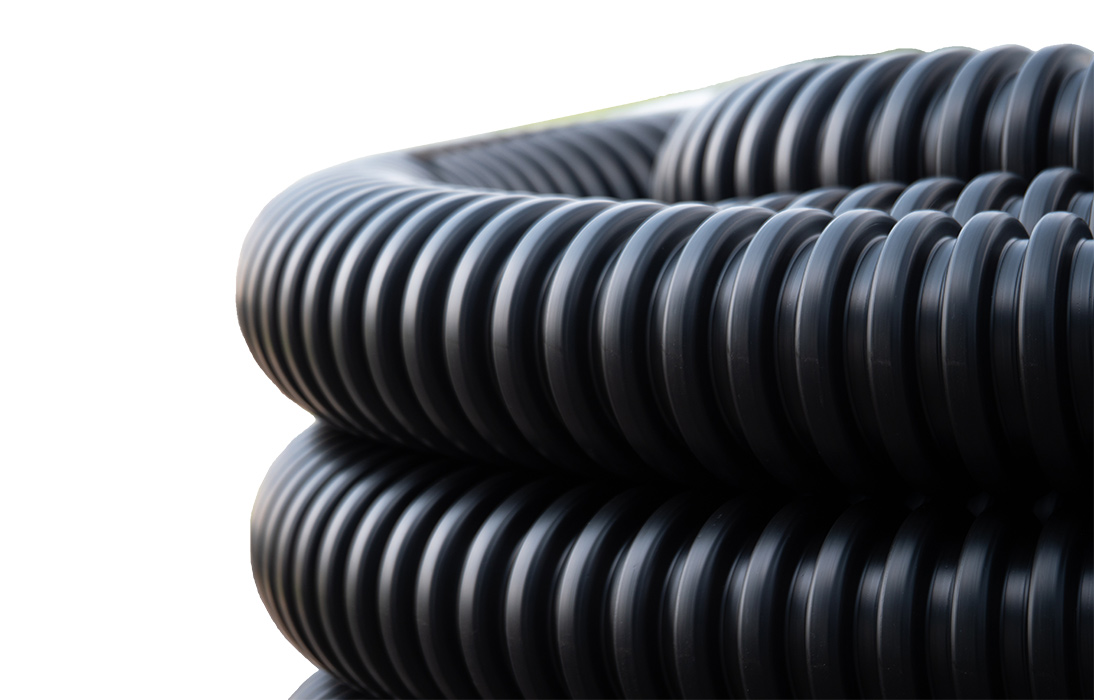

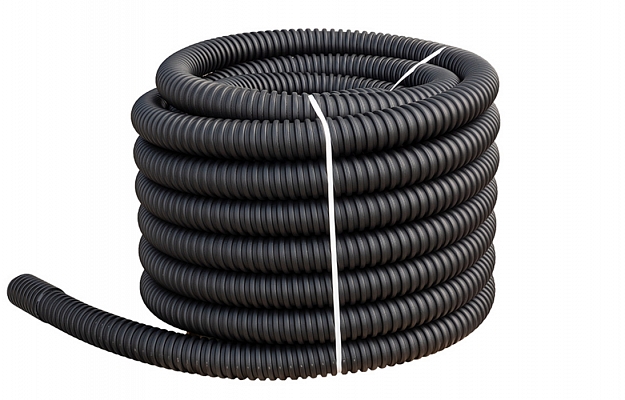

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 46 м) внешний вид 2

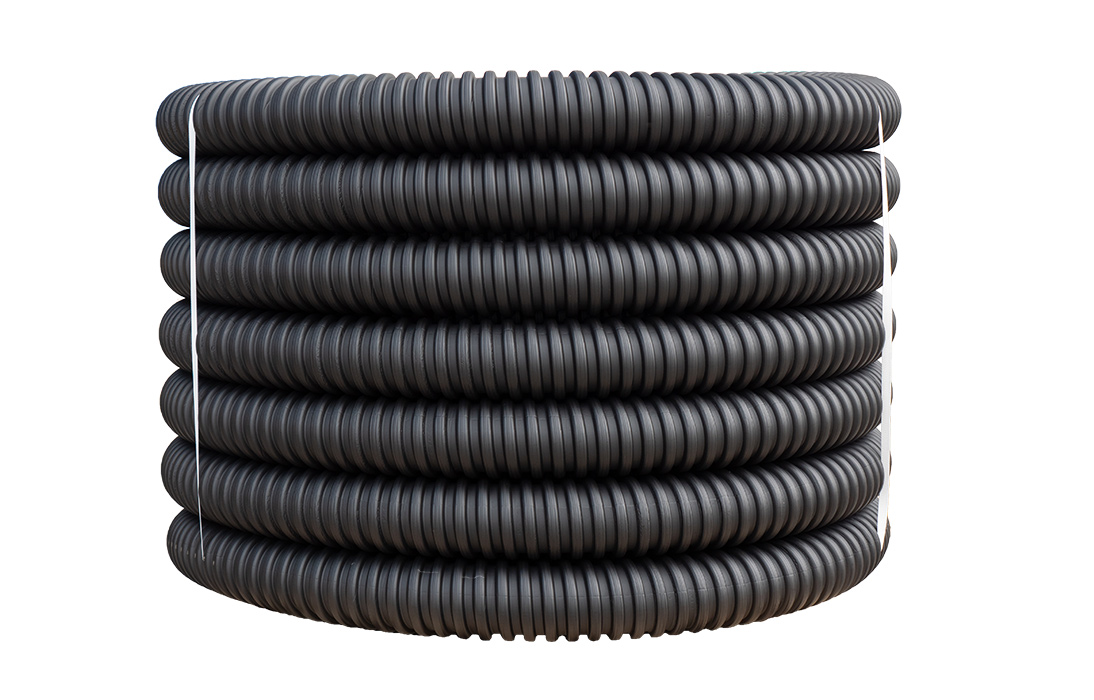

Труба ССД-Пайп OD=160 мм, 1300N, SN22, с протяжкой (бухта 46 м) внешний вид 3

Описание (PDF)

Труба полимерная жесткая гофрированная спиральная (ТПЖГС) или «ССД-Пайп» предназначена для строительства кабельной канализации в грунте, с последующей прокладкой кабелей связи (электрических и оптических), силовых кабелей и проводов напряжением до 1 кВ, кабелей управления, сигнально-блокировочных кабелей железных дорог и их защиты от механических воздействий, а также воздействия агрессивной окружающей среды.

Высокая кольцевая жесткость спиральной трубы допускает укладывать её в зоне повышенных нагрузок (под автомобильными дорогами, железнодорожными пересечениями). Гибкость трубы позволяет создавать трассы сложных конфигураций, обеспечивать резкие углы поворота в плане и профиле без использования смотровых устройств.

Резьбовое соединение «труба-труба» при помощи муфты исключает риски разрыва трасс в местах соединения во время монтажа и непосредственно в грунте. Витой профиль трубы упрощает протяжку кабеля при резких углах поворота изделия в плане и профиле и минимизирует усилия, необходимые для протаскивания Внутренняя конструкция трубы упрощает работы с помощью УЗК (Устройство для заготовки каналов), позволяет протягивать последующее количество кабелей до полного наполнения внутреннего диаметра.

Допустимые растягивающие нагрузки и прочность резьбового соединения обеспечивают целостность системы в случаях непреднамеренного извлечения трубопровода из грунта специальной тяжелой техникой.

Труба соответствует ГОСТ Р МЭК 61386.24-2014, производится согласно ТУ 22.21.21-082-27564371 – 2017.


Перейти к сопутствующим товарам

В корзину
м
Прайс-лист
Цена розничная, с НДС на 24.07.2021 543.41 руб.
Мелкий опт 1 000 м
Оптовая скидка 6%
Цена оптовая, с НДС 510.80 руб.
Крупный опт 3 500 м
Оптовая скидка 12%
Цена оптовая, с НДС 478.20 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС на 24.07.2021 452.84 руб.
Мелкий опт 1 000 м
Оптовая скидка 6%
Цена оптовая, без НДС 425.67 руб.
Крупный опт 3 500 м
Оптовая скидка 12%
Цена оптовая, без НДС 398.50 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 м
Склад ЖБИ (Москва) 0 м
Региональный склад (Новосибирск) 0 м
Региональный склад (Екатеринбург) 0 м
Планируемое поступление на склад (11 984 м)
Срок поставки
3-5 дней *
Параметры товара
Характеристики
Материал ПНД
Кольцевая жесткость (SN), кH/м² 22
Сопротивление сжатию, H 1300
Радиус изгиба, Ø не менее 4-х
Тип соединения Приемочная резьбовая муфта
Возможность протяжки кабеля (УЗК) Да
Возможность пневмопрокладки кабеля Нет
Способ прокладки ГНБ (альтернативная прокладка) Нет
Наличие стальной проволоки Да
Диаметр стальной проволоки, мм 1,2
Диаметр наружный (OD), мм 163
Диаметр внутренний (ID), мм 129
Температура монтажа, °C -40…+60
Температура эксплуатации, °C -60…+90
Длина трубы в бухте, м 46
Масса бухты, кг 62
Комплектация
Труба в бухте (48 м) 1 шт.
Муфта соединительная резьбовая 1 шт.
Логистические параметры
Объем, м3: 0,039130
Вес, кг.: 1,34783
Маркировка
ССД-Пайп название
OD=160 мм наружный диаметр
1300 сопротивление сжатию
N сопротивление удару
SN22 кольцевая жесткость
