Номенклатурный номер: 110605-00754 Скопировано в буфер обмена

Описание

Задать вопрос

Предназначена для строительства электрической кабельной канализации напряжением до 110 кВ, в качестве защитного негорючего футляра стойкого к высоким температурам, с повышенной износостойкостью и теплопроводностью.

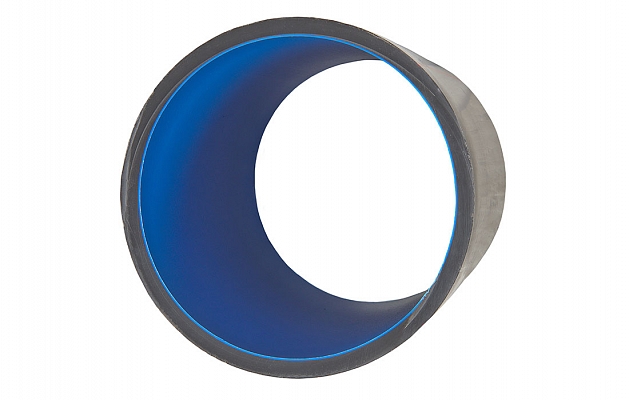

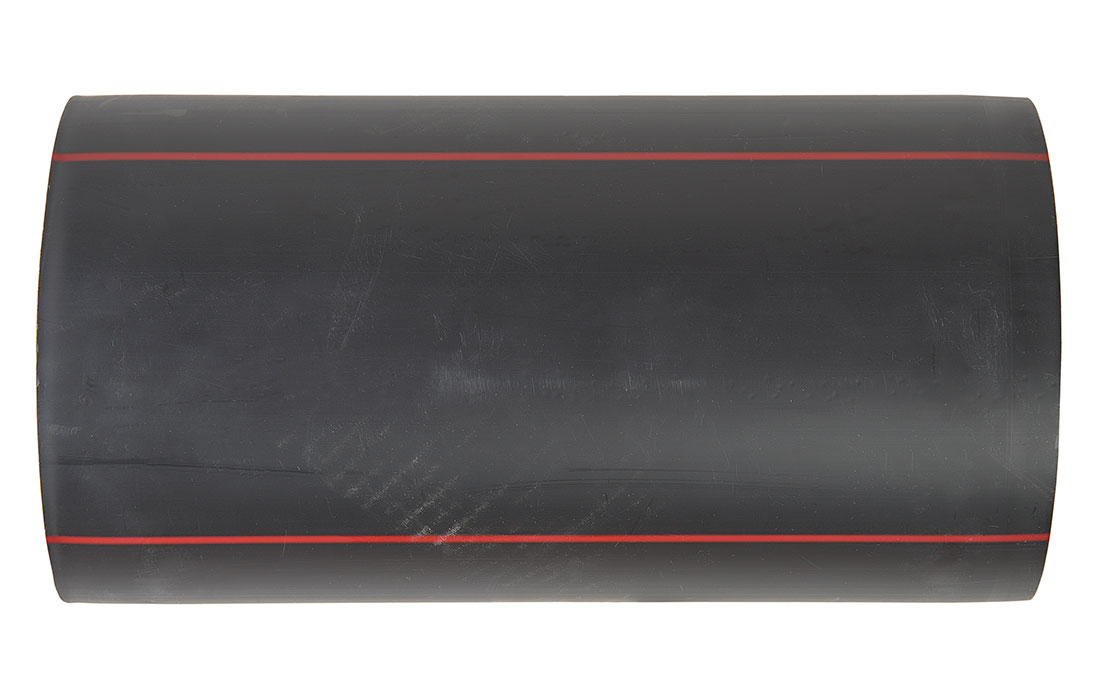

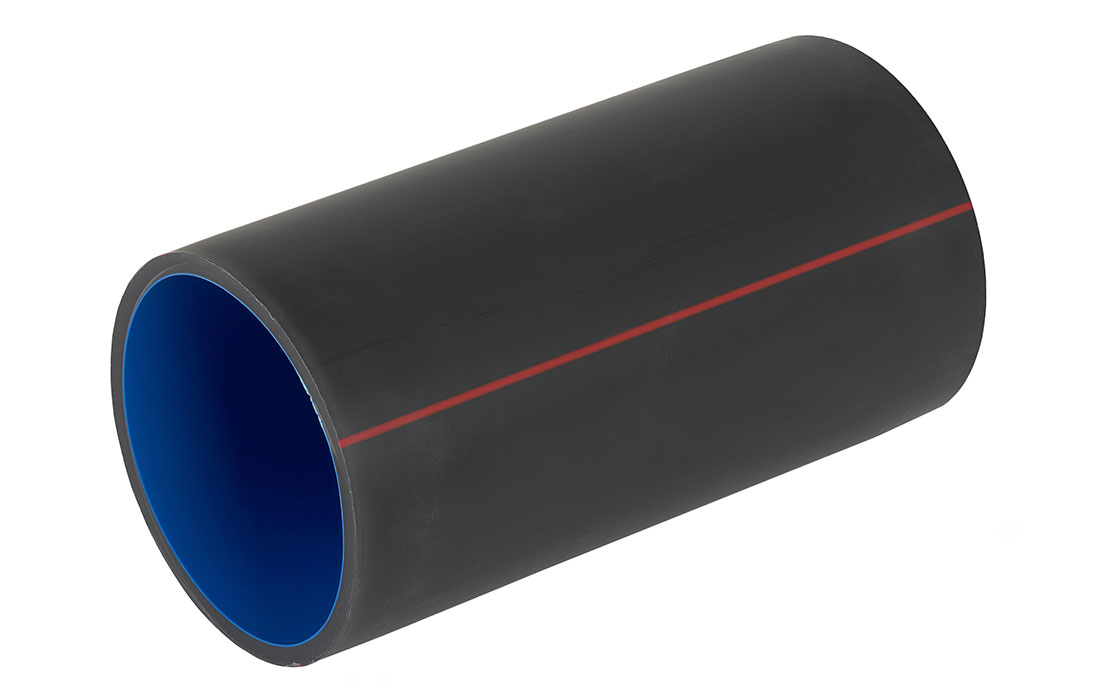

Труба двухслойная гладкая с негорючим внутренним слоем. Состоит из внешнего и внутреннего слоев. Наружный слой изготовлен из термостойкой полимерной композиции черного цвета с красными светостабилизированными полосами. Внутренний слой – негорючий, синего цвета. Он предотвращает распространение горения кабеля в случае его возгорания при аварийной ситуации, а также самой трубы. При возникновении короткого замыкания он препятствует адгезии кабеля к стенке трубы. Труба обладает категорией стойкости к горению – ПВ-0 (ГОСТ Р 53313-2009).

Монтаж трубопровода осуществляется с помощью электросварных муфт, а также методом сварки труб встык. Прокладка трубы осуществляется траншейным и бестраншейным методами (методом горизонтально-направленного бурения).

Двухслойная труба имеет ряд преимуществ перед непосредственной прокладкой кабеля в грунт и другими типами труб:

- негорючесть;
- температурные режимы: tраб - 90°С; tдлит - 110° С; tmax - 130°С;
- высокая термостойкость на протяжении всего срока службы кабельной канализации;
- возможность извлечения, модернизации, ремонта или замены кабеля;
- надежная защита кабеля от механических повреждений;
- повышенная теплопроводность стенки;
- возможности применения контактной сварки;
- комплектация расширительными воронками из термостойкой полимерной композиции (tmax - 130°С) для исключения перетирания оболочки кабеля (приобретаются дополнительно);
- комплектация термостойкими уплотнителями (tmax - 130°С; IP68) для герметизации пространства между кабелем и трубой, включая случаи групповой прокладки кабелей в трубе (приобретаются дополнительно);
- срок эксплуатации более 50 лет.

Труба производится отрезками по 13 метров. Возможно изготовление отрезков другой длины при заказе трубы от 200 метров. Изготавливается в соответствии с ТУ 22.21.21-002-16073610-2019.

Маркировка трубы соответствует СТО 34.01-2.3.3-037-2020 ПАО «Россети» от 05.02.2020 года.

Прайс-лист
RUB
  • Цена розн.*
    8 400.00
  • Цена с НДС (20%)
    10 080.00
  • Цена опт.*
    7 560.00
  • Цена с НДС (20%)
    9 072.00
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
*Срок поставки: Указанные сроки носят информационный характер, не связаны с остатками на складах и могут не учитывать текущую ситуацию с загруженностью производства.

*В пути: Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.

*Цена: Информация для юридических лиц. Цены на сайте и в прайс-листах указаны без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • В пути:*
    0
  • Резерв:
    0
  • Срок поставки:*
  • Менее 1001 м. —
    более недели
  • Более 1001 м.  —
    по запросу
Параметры товара
Характеристики
Цвет (внешний слой) Черный с красными полосами
Цвет (внутренний слой) Синего цвета
Кольцевая жесткость SN, кН/м² 16
Макс. усилие тяжения Fmax, кН 588
Сопротивление сжатию, Н 1250
Сопротивление удару N (нормая)
Сопротивление изгибу Жесткая
Код усилия протяжки F3
Радиус изгиба, ° не менее 20
Герметичность соединений, ГОСТ 14254-96 IP68
Категория стойкости к горению, ГОСТ Р 53313-2009 ПВ-0
Группа горючести по ГОСТ 30244-94 Г1
Испытание раскаленной проволокой, °С 960
Сопротивление изоляции, МОм более 100
Электрическая прочность, мин не менее 15
Термостабильность при t 200 °С, мин не менее 120
Теплопроводность, Вт(м·К) 0,7 ± 0,2
Твердость по Шору D (наружный слой) 66
Наружный диаметр, мм 400
Внутренний диаметр, мм 352,6
Толщина стенки, мм 23,7
Длина отрезка, м 13
Масса трубы, кг 364
Комплектация
Отрезок трубы 1 шт.
Логистические параметры
Объем, м3: 0,160000
Вес, кг.: 28,00000
