Номенклатурный номер: 110301-01018 Скопировано в буфер обмена

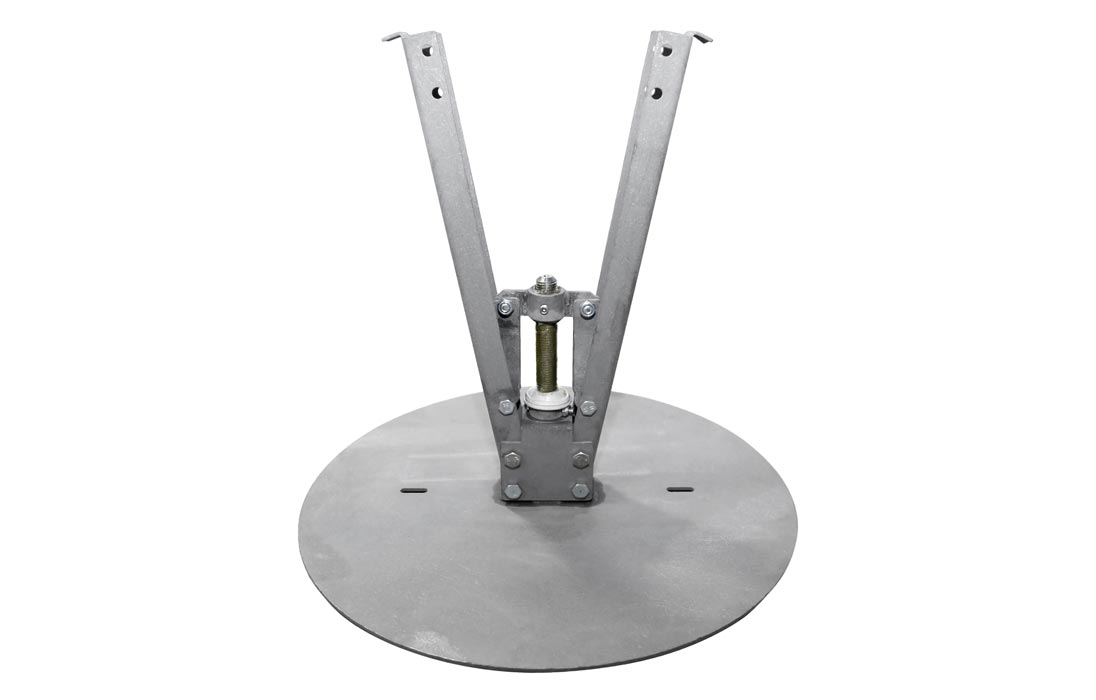

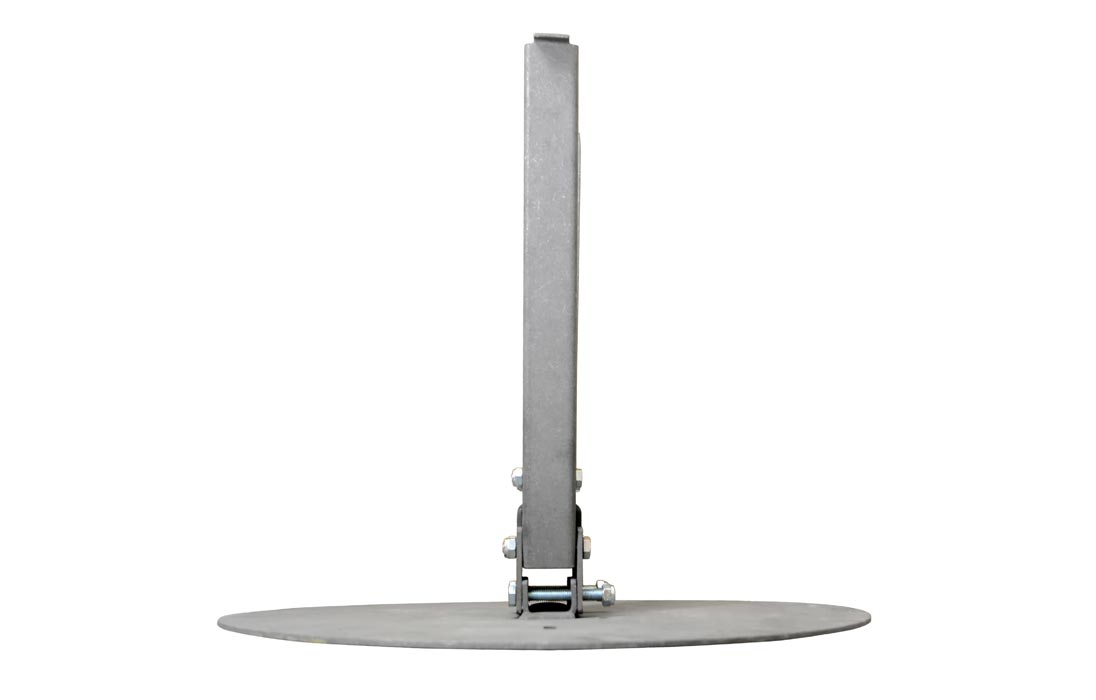

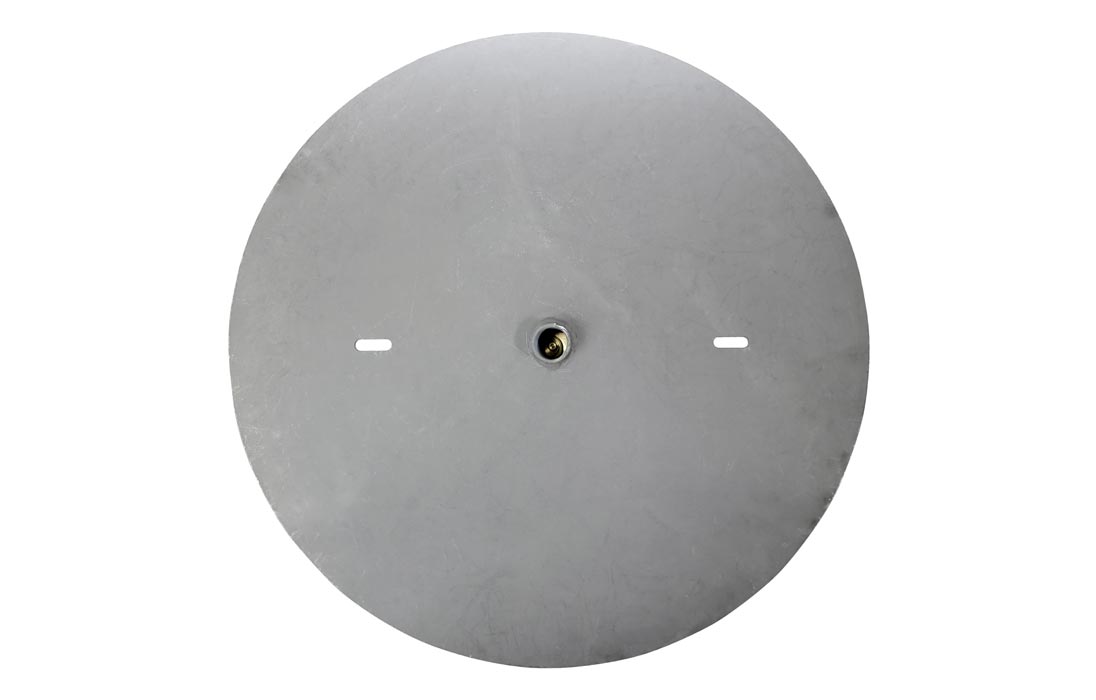

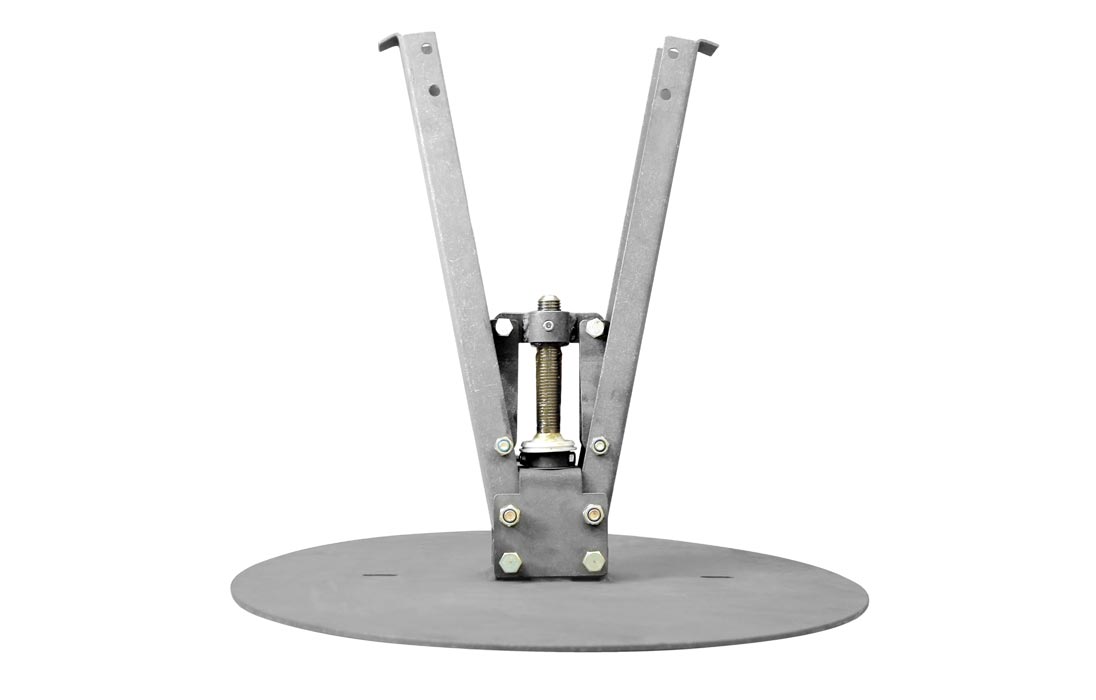

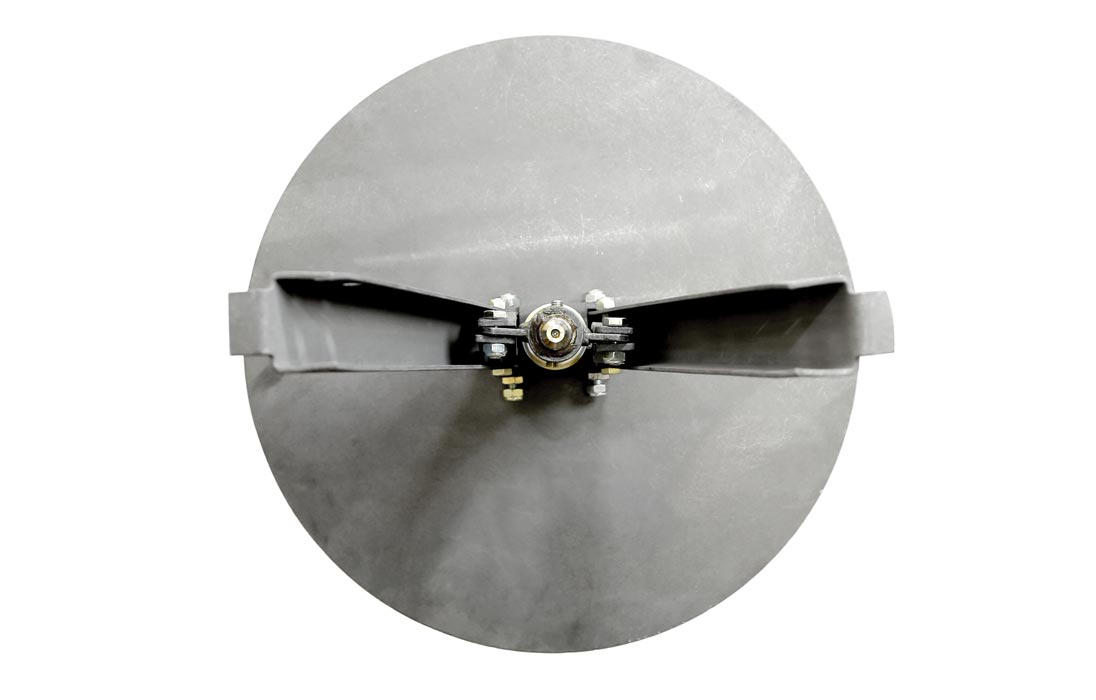

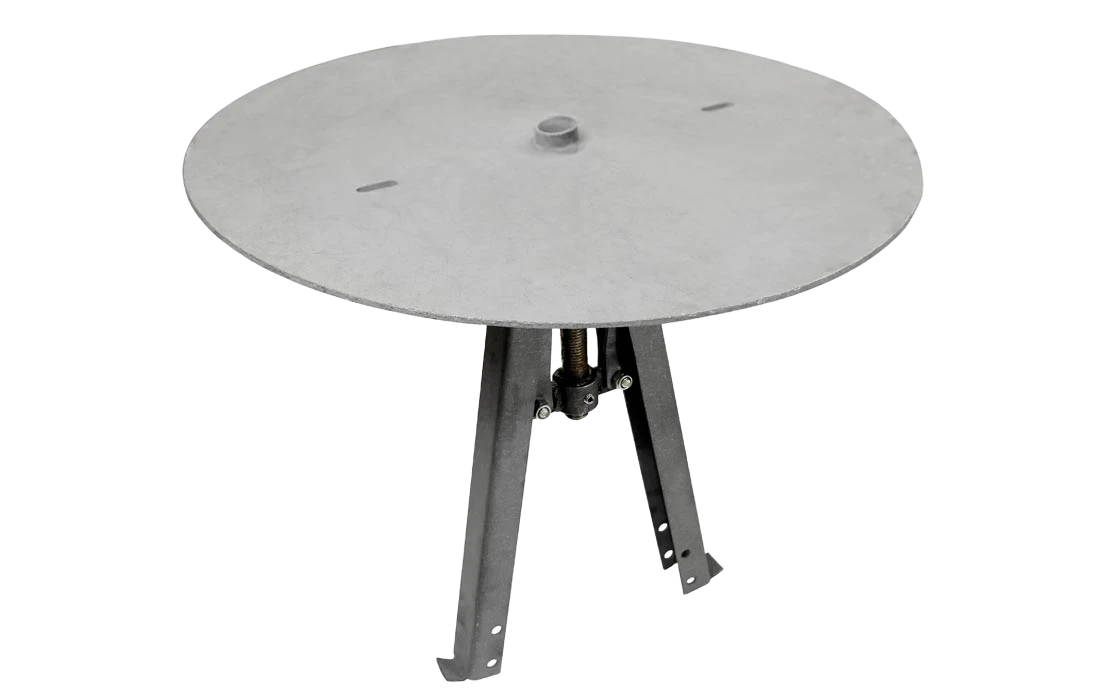

Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 1
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 2
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 3

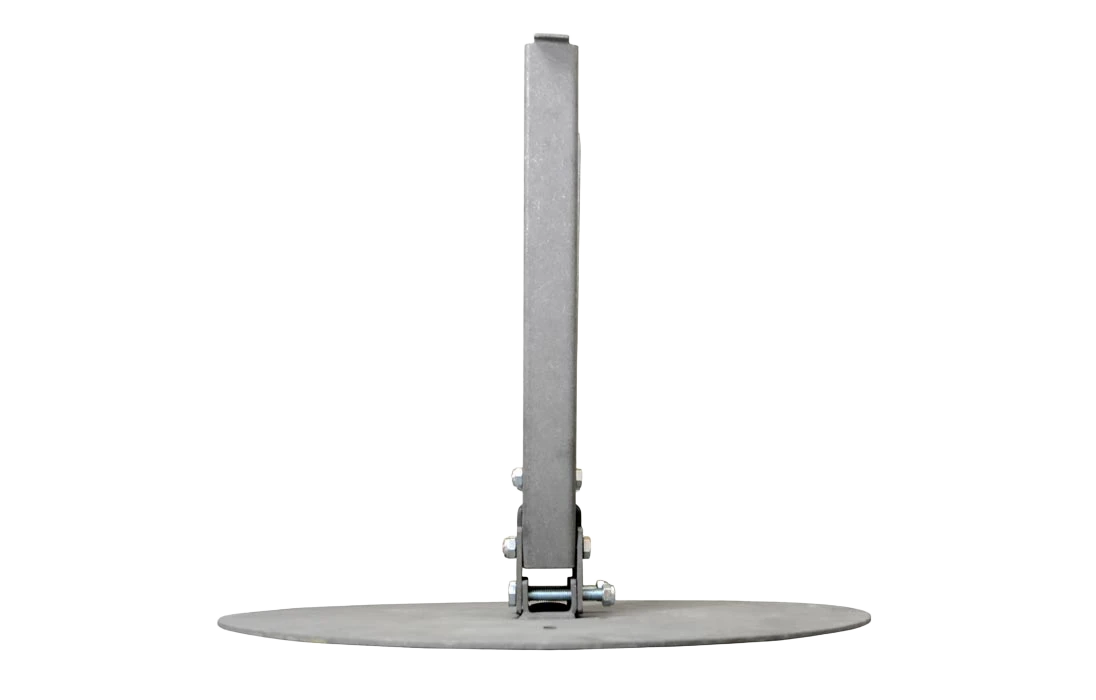

Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 4

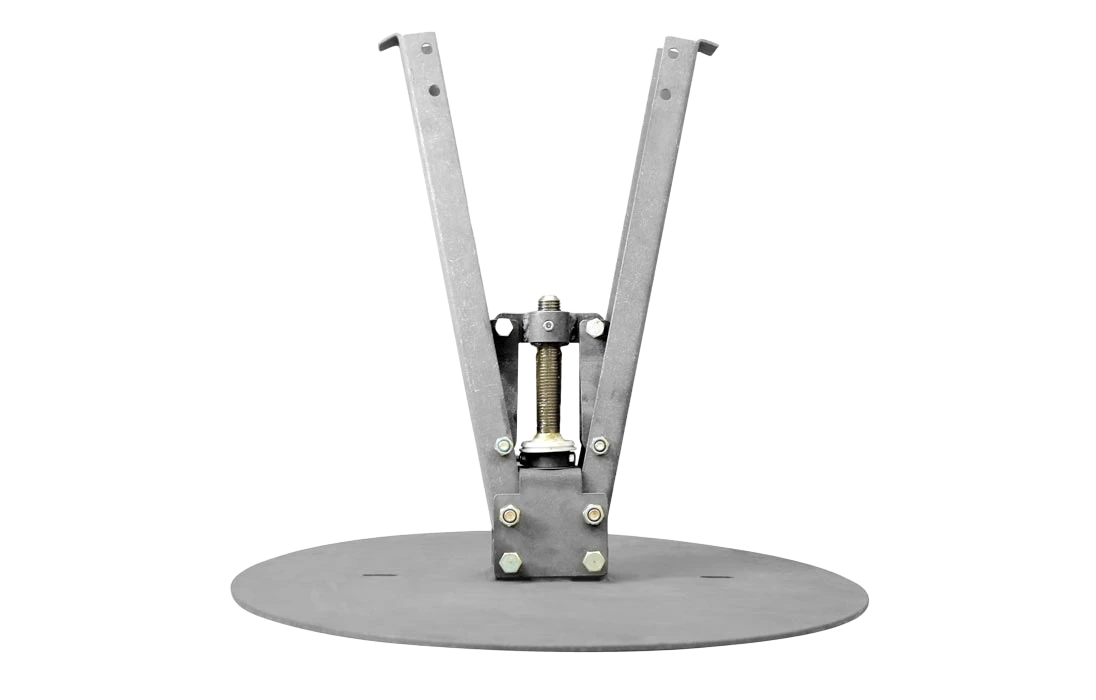

Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 5
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 6
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 7
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 8
Устройство УЗНК-II-Моя улица (D=590мм) ССД внешний вид 9

Описание (PDF)

Предназначено для предотвращения несанкционированного проникновения внутрь колодца.

Устанавливается в чугунные телефонные люки легкого и тяжелого типов, а также в горловины колодцев и плит, которые в своей конструкции имеют посадочное место для установки крышки запорного устройства.

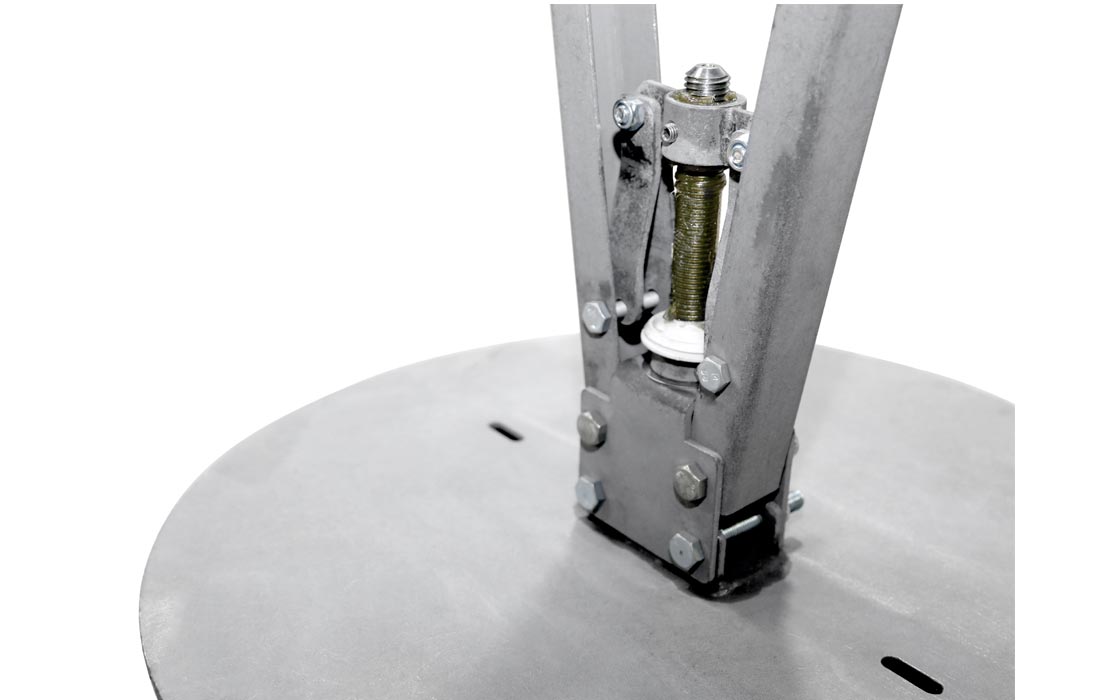

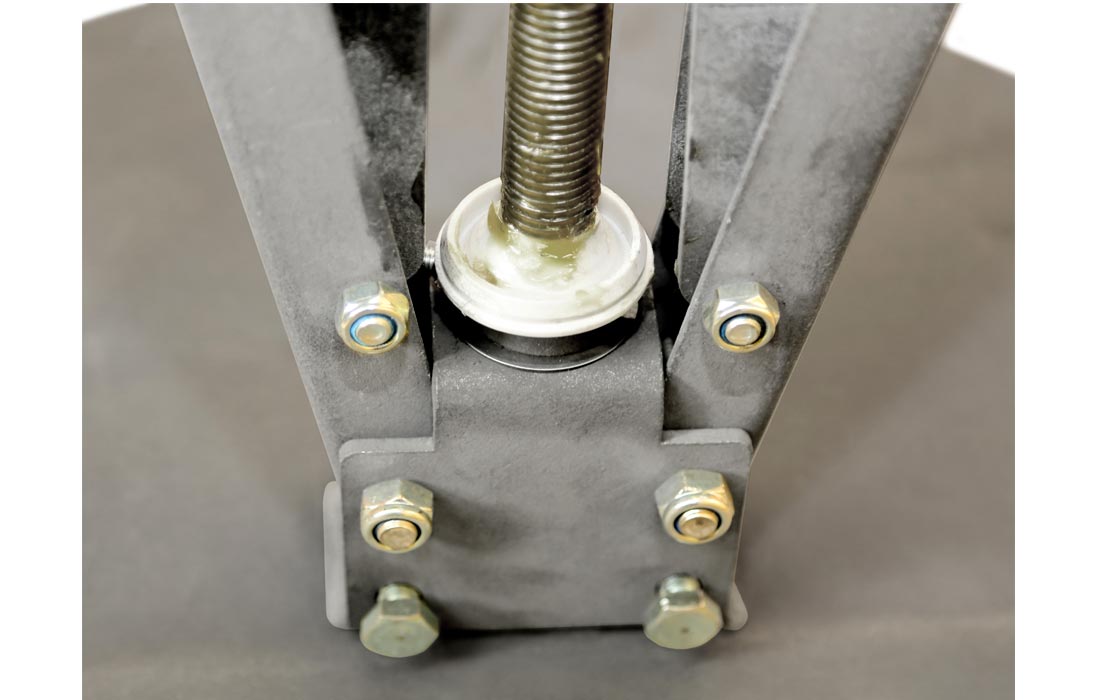

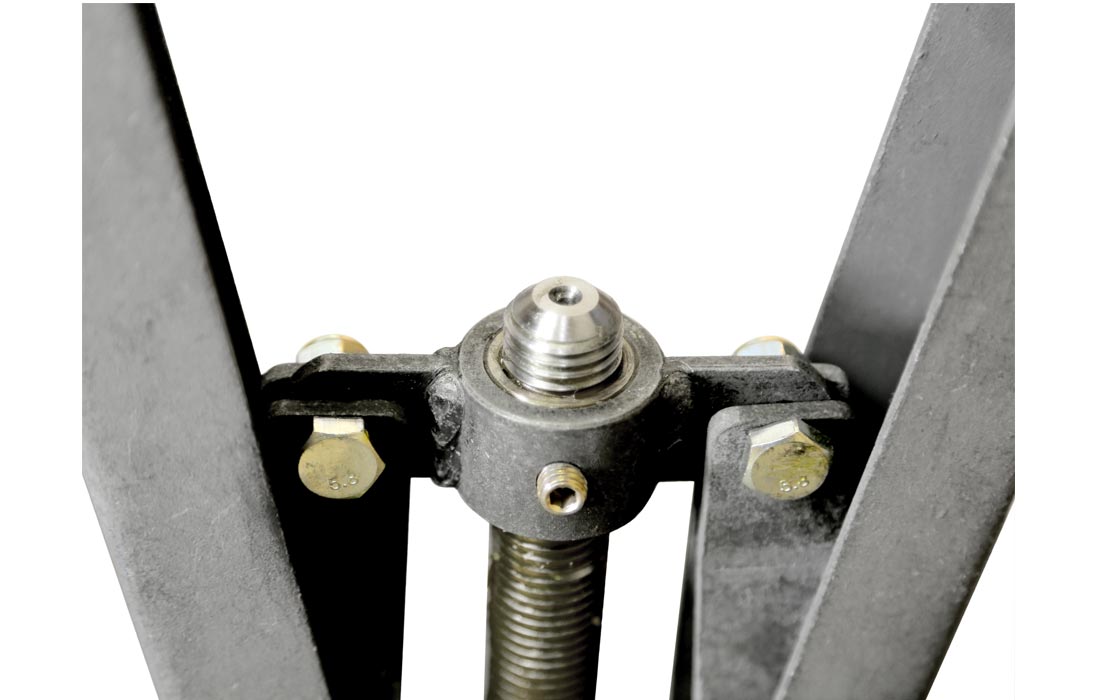

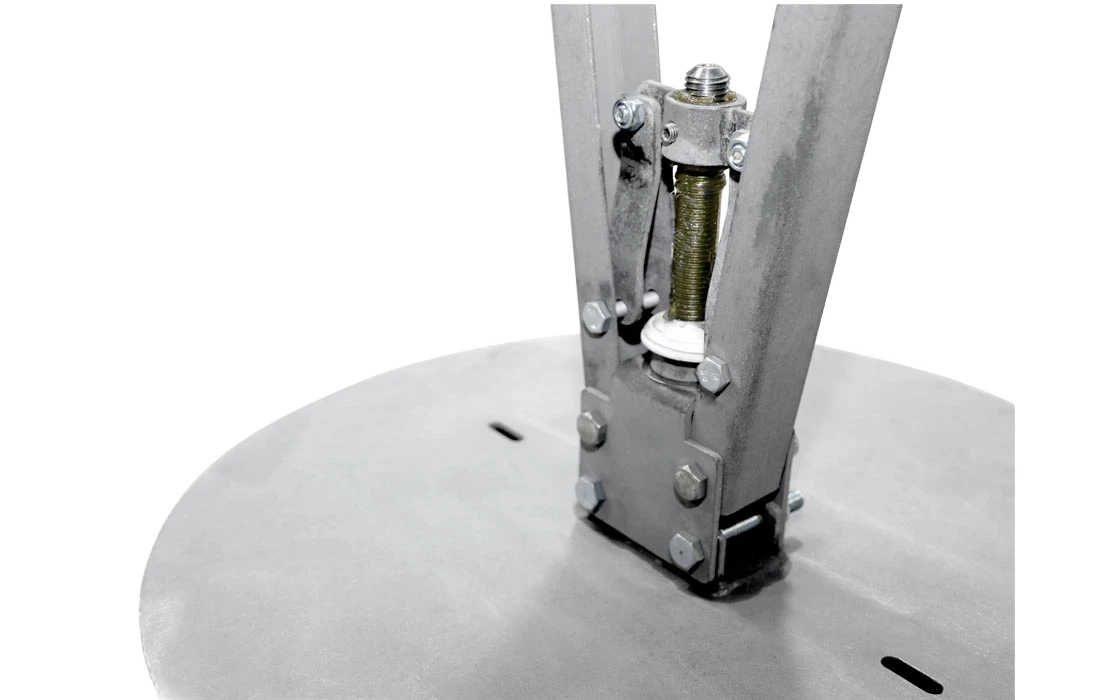

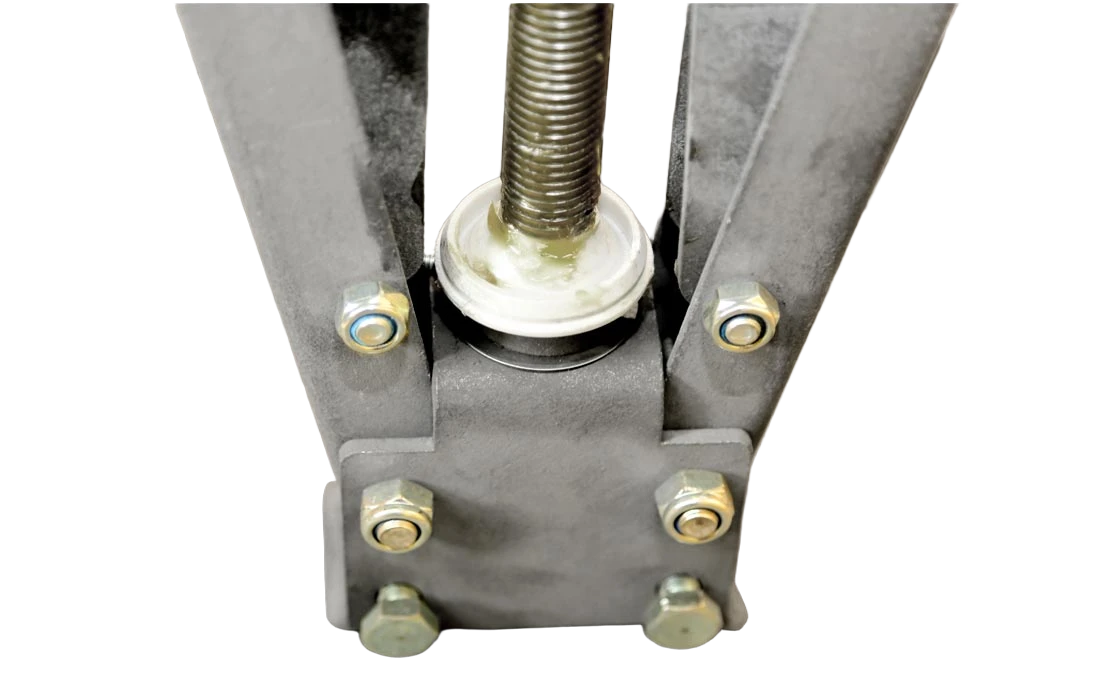

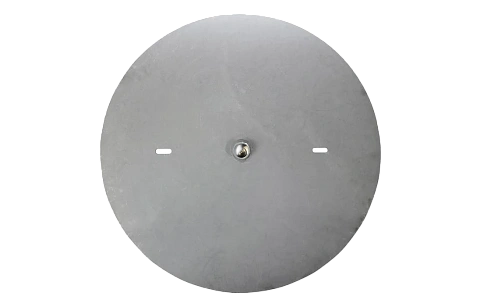

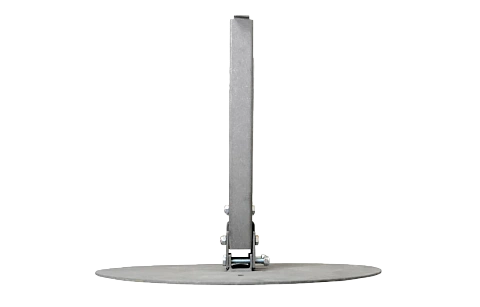

Устройство УЗНК представляет собой стальную плиту толщиной 5 мм круглой формы, оснащенную рычажно-винтовым механизмом. Рычажно-винтовой механизм с помощью двух болтов с самоконтрящимися гайками соединяется с закрепленным на плите швеллером. Все рабочие узлы и крепежные детали устройства УЗНК изготовлены из нержавеющей стали и латуни. Для защиты от коррозии стальная крышка и детали рычажно-винтового механизма покрываются методом термодиффузионного цинкования (ТДЦ).

Система приводится в действие вращением специального эксцентрикового ключа. В рабочем положении стальная крышка блокирует проникновение внутрь колодца за счет того, что рычаги запорного рычажно-винтового механизма разведены и упираются снизу в верхнее перекрытие колодца.

В УЗНК применено инновационное техническое решение, позволяющее добиться равномерного раздвигания системы рычагов в горловине колодца, даже при ее значительном уклоне, относительно корпуса люка. Угол разведения рычагов может быть отрицательным. Это позволяет устанавливать УЗНК на конструкции с минимальной толщиной верхнего перекрытия.

Для установки устройства УЗНК дополнительно приобретаются: ключ; комплект крюков для установки (извлечения) разблокированного УЗНК; удлинители рычагов (УР-340 или УР-600), если высота горловины колодца превышает 430 мм.

Перед заказом запорного устройства нижней крышки для установки на ранее смонтированный люк или плиту, необходимо точно знать диаметр посадочного места.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 19.05.2024 10 770.01 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, с НДС: по запросу
Цена розничная, Без НДС: на 19.05.2024 8 975.01 руб.
Мелкий опт: нет
Оптовая скидка: 0%
Цена оптовая, без НДС: по запросу
Планируемое поступление на склад - 1 шт
Из них доступно к заказу - 0 шт
Параметры товара
Характеристики
Толщина стальной плиты, мм 5
Диаметр, мм 590
Высота, мм 521
Масса, кг 17,5
Комплектация
Плита 1 шт.
Запорный механизм 1 шт.
Болт 2 шт.
Гайка 2 шт.
Логистические параметры
Объем, м3: 0,034810
Вес, кг.: 17,5
Маркировка
У устройство
З запорное
Н нижней
К крышки
II тип устройства
