Устройство запорное люка тяжелого УЗЛ-Т ССД

Патент на полезную модель №2358064

Предназначено для предотвращения несанкционированного проникновения внутрь колодца.

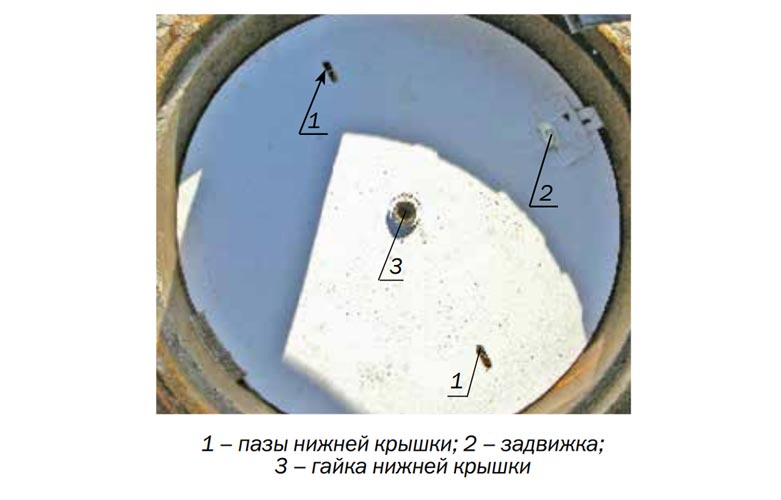

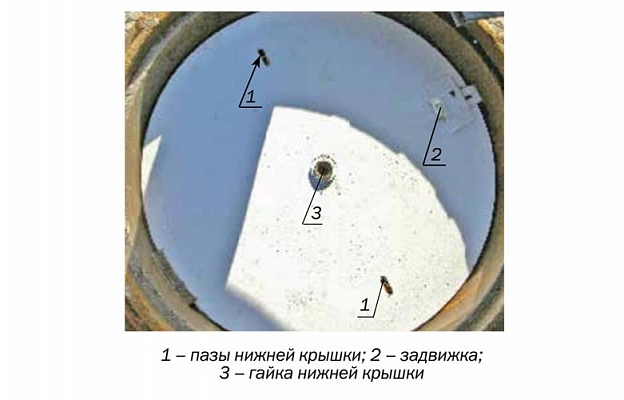

С помощью УЗЛ верхняя чугунная крышка и нижняя стальная крышки надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию.

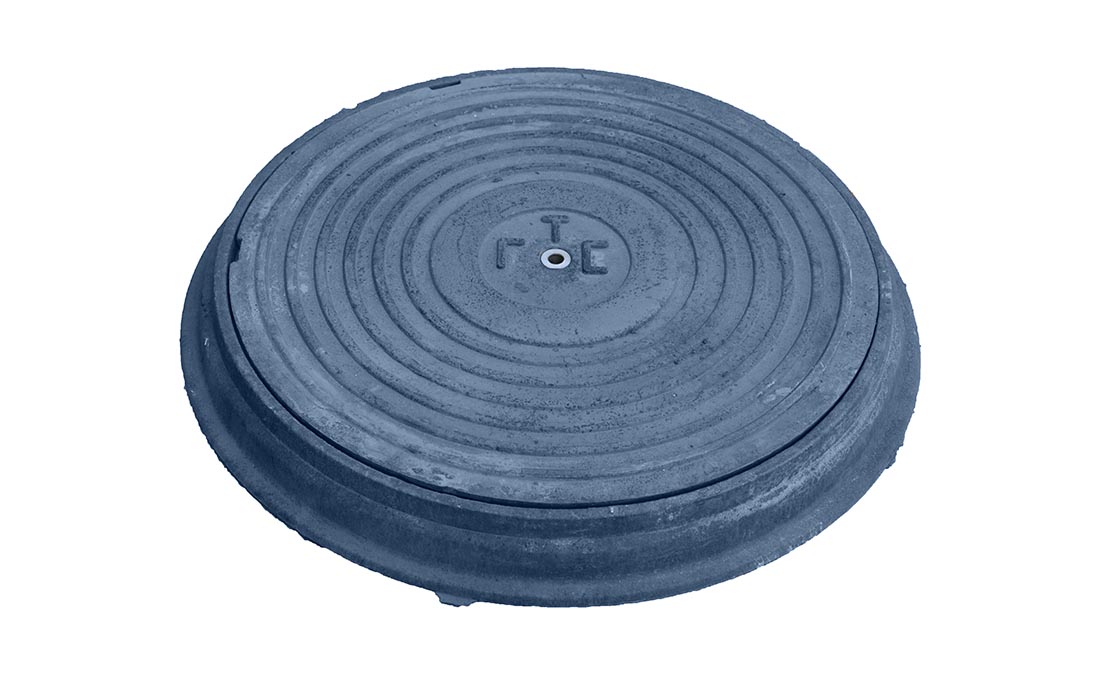

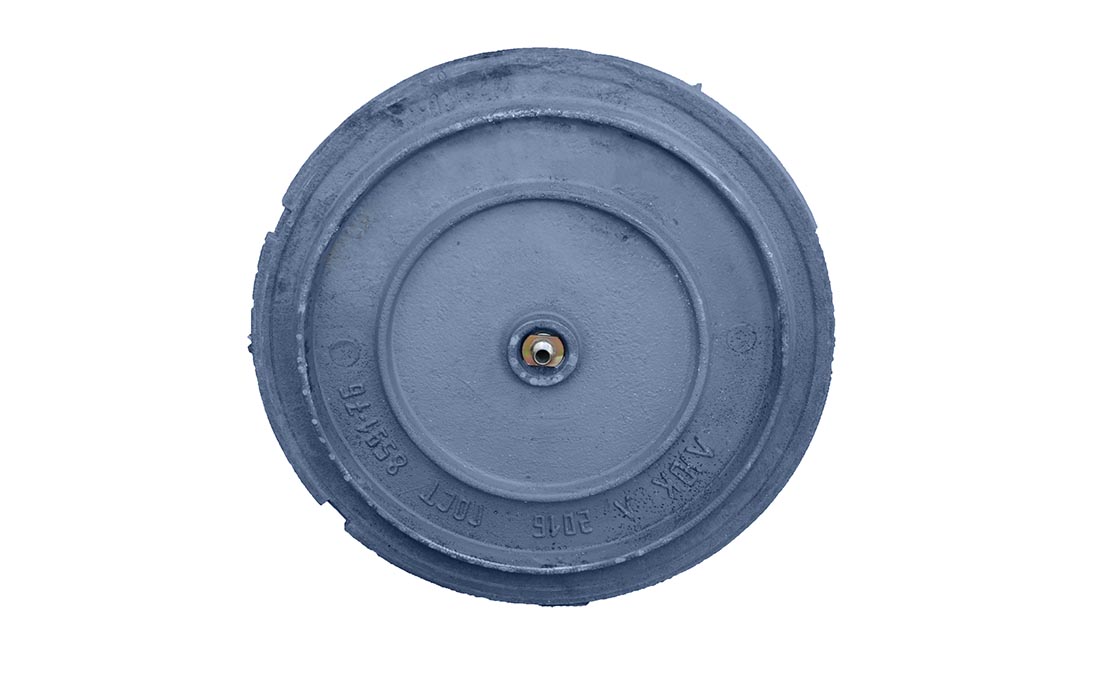

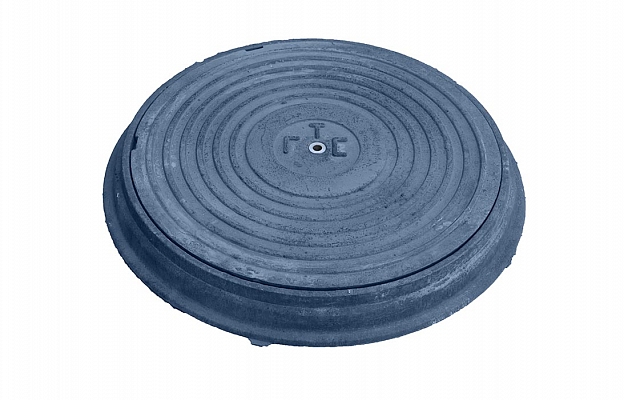

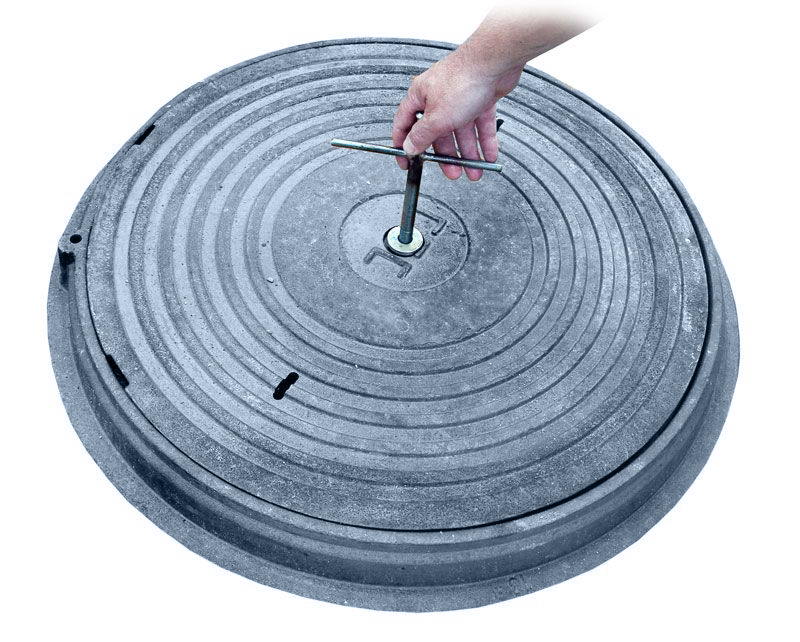

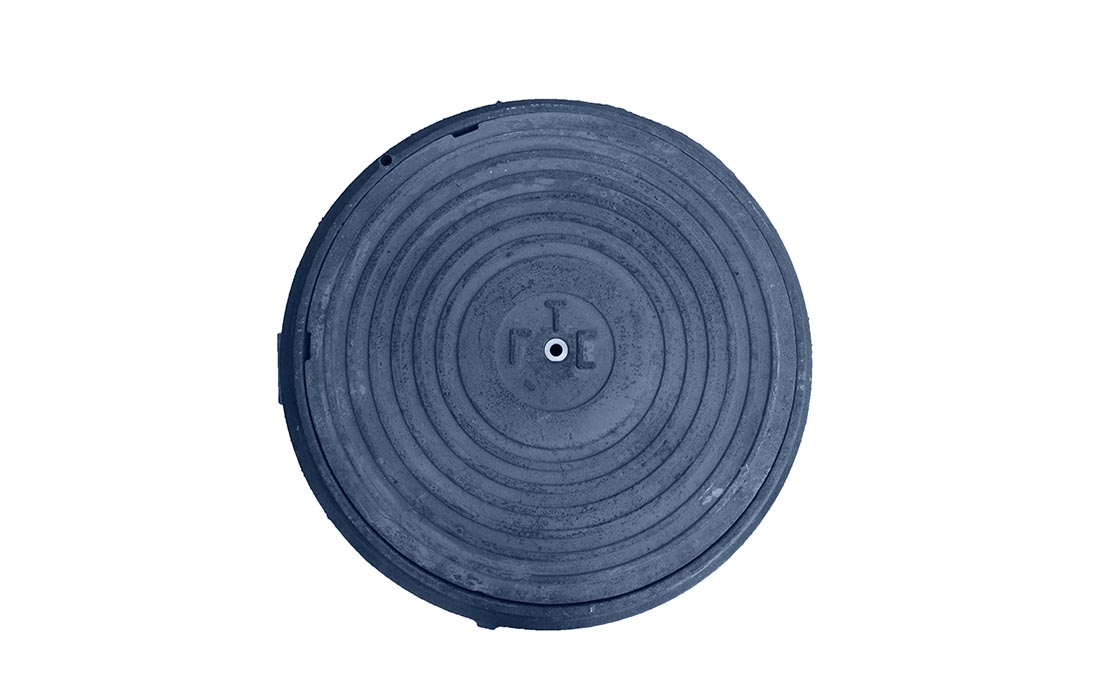

УЗЛ-Л (УЗЛ-Т) состоит из корпуса люка с установленными верхней чугунной и нижней стальной крышками, в эксплуатационном положении скрепляемых между собой резьбовым соединением при помощи специального ключа. В центре чугунной крышки выполнено отверстие, в котором неподвижным образом установлена проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, а в её центральной части имеется подъёмная гайка, которая при помощи специального ключа навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной крышки к корпусу люка.

Данное решение целесообразно использовать при новом строительстве. В этом случае приобретается комплект УЗЛ, установленный на чугунный люк необходимого типоразмера в заводских условиях, что исключает сверление чугунного люка и вероятность несовпадения элементов устройства УЗЛ при сборке.
