Номенклатурный номер: 130706-00421 Скопировано в буфер обмена

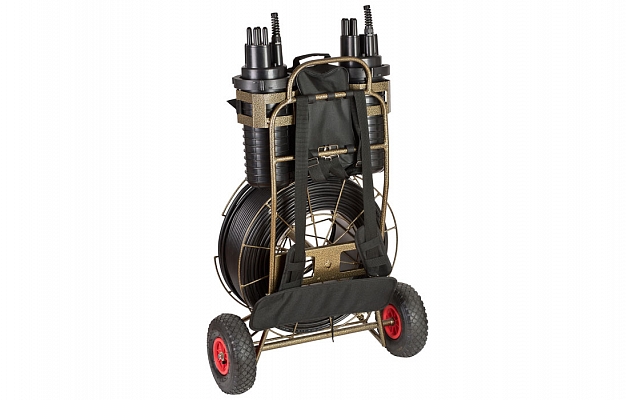

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 1

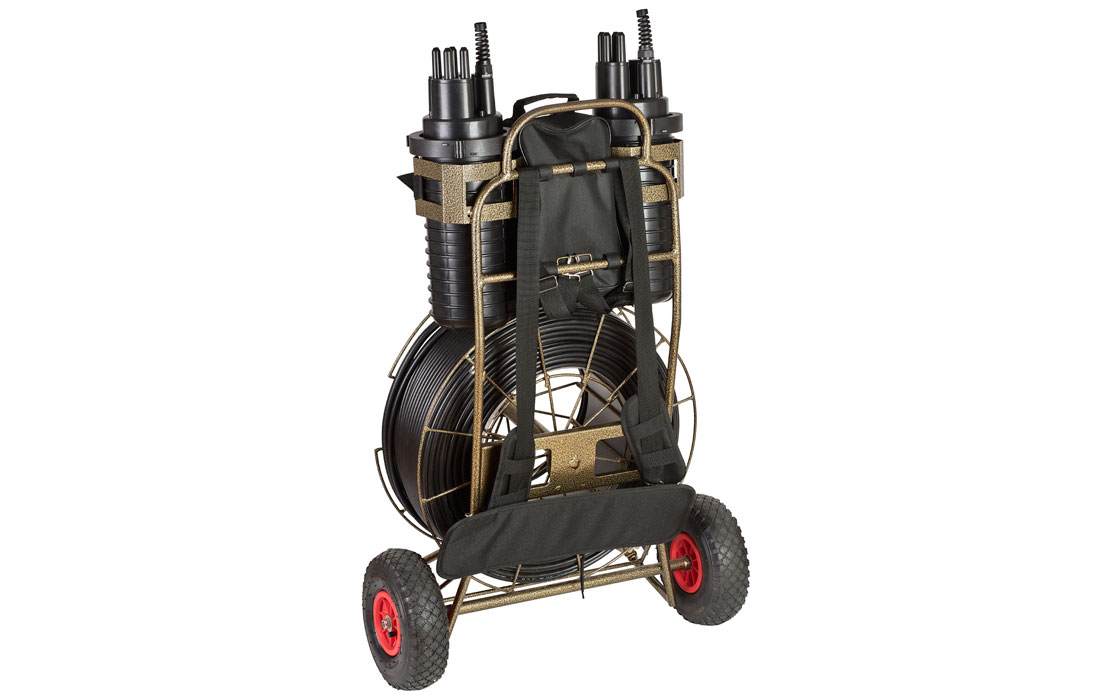

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 2

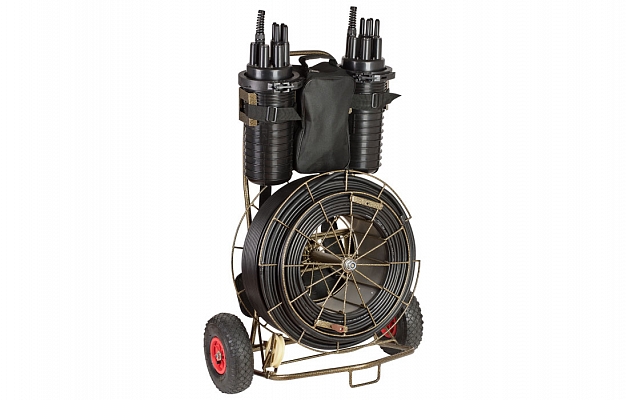

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 3

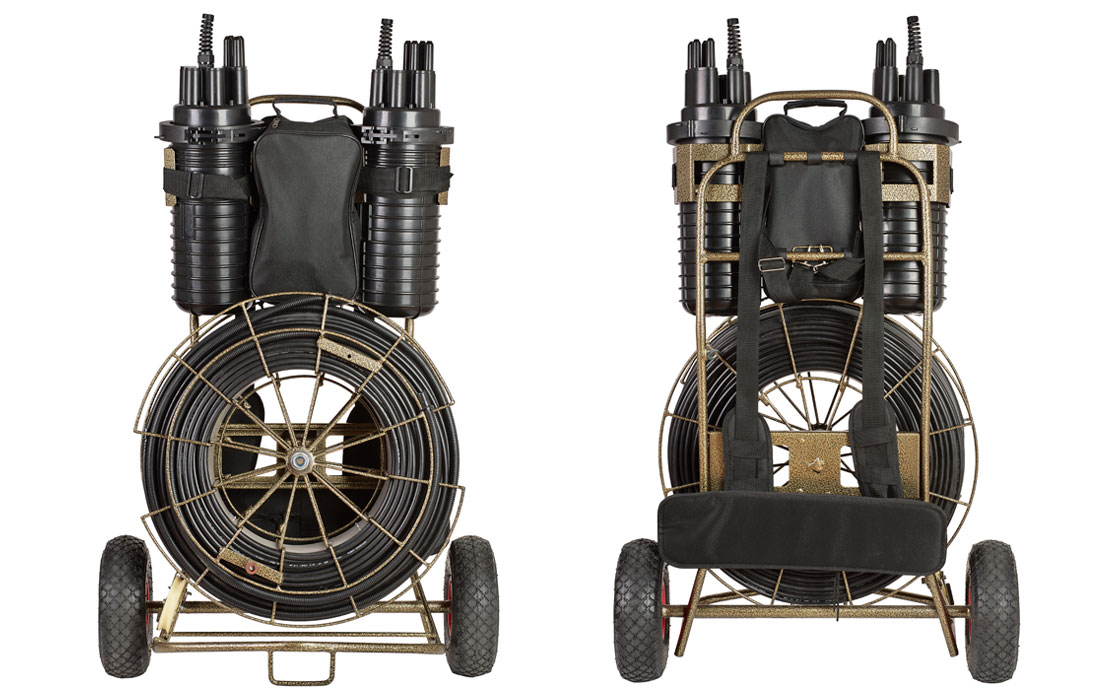

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 4

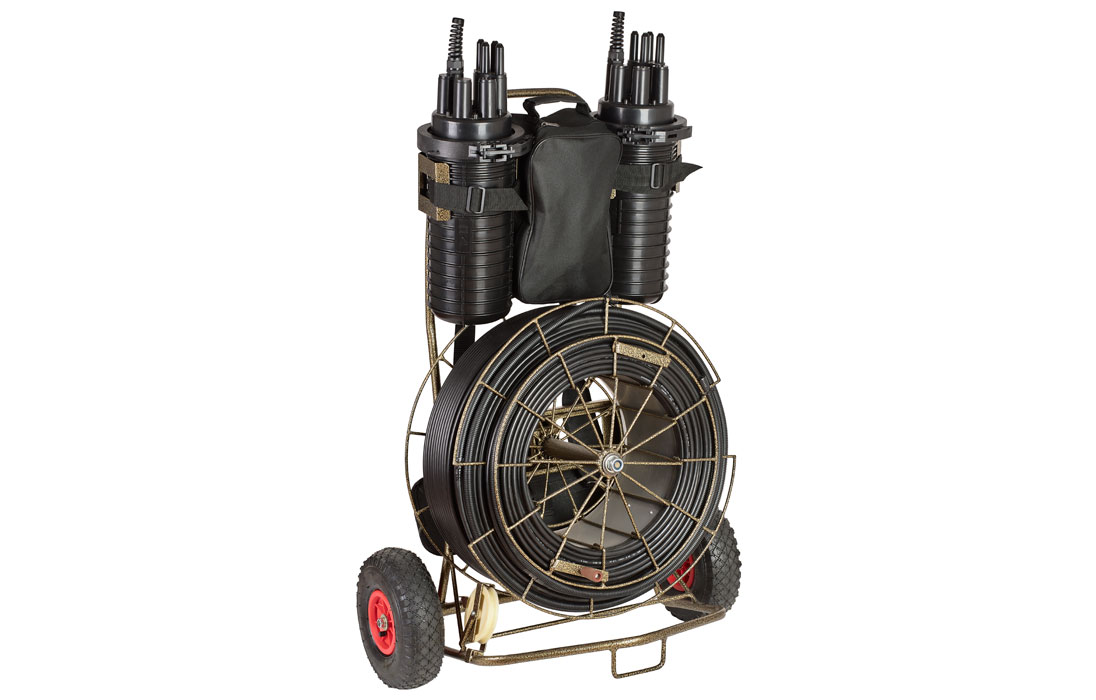

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 5

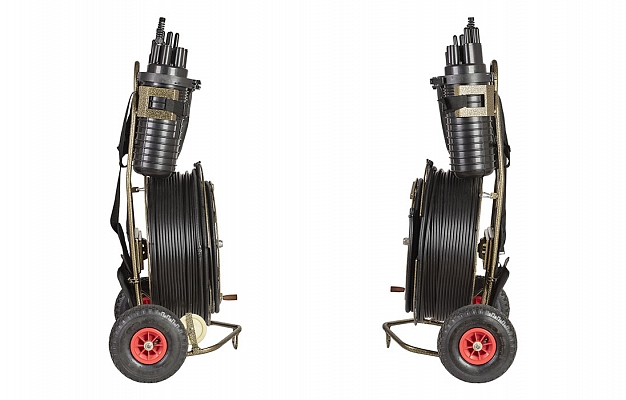

Вставка ВРО-II-16SM-200-Fibrlok ССД внешний вид 6

Описание (PDF)

Предназначена для оперативного временного восстановления работы волоконно-оптической линии связи при повреждении оптического кабеля.

Изделие состоит из подготовленных для быстрого монтажа отрезка ОК и двух оптических муфт. В комплект ВРО входят также необходимые материалы и инструменты для проведения ремонтных работ. Оптический кабель в транспортном положении размещен на вращающемся барабане, закреплённом на раме, снабженной наплечными ремнями для переноски ВРО на спине к месту аварии. Концы ОК предварительно разделаны и подготовлены для ввода в муфты. В транспортном положении разделанные концы ОК размещены в защитных гофротрубах. Оптические муфты, предназначены для подсоединения ОК ремонтной вставки к неповрежденным участкам аварийного кабеля. Подключение волокон поврежденного оптического кабеля к волокнам ОК вставки осуществляется при помощи механических соединителей типа Fibrlok, входящих в состав изделия. Для обеспечения контроля качества непосредственно во время проведения монтажа ОВ, первой необходимо монтировать муфту, ближайшую по отношению к месту расположения измерителя с рефлектометром.

Максимальная мерная длина ОК вставок ВРО 300 метров. При необходимости проведения временного восстановления аварийных участков большей длины, необходимо использовать Аварийный транспортируемый кабельный комплект АТКК.


Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта
Гордеев Дмитрий Юрьевич
Тел.: +7 (495) 786-34-34, доб.464
Наличие у дистрибьюторов (5 шт)
Параметры товара
Характеристики
Тип ОК ДПО
Длина ОК, м 200
Кол-во ОВ 16
Тип ОВ Одномодовое G.652D
Характеристики ОК:
- допустимое усилие растяжения, кН 1,5
- допустимое раздавливающее усилие, кН/см 0,3
- количество допустимых перемоток 20
- радиус статического изгиба, мм не менее 200
- диаметр ОК, мм не более 9,4
Тип оптических соединителей Fibrlok II
Характеристики оптических соединителей:
- вносимое затухание, дБ не более 0,3
- затухание отражения, дБ не менее 50
Температурный диапазон монтажа ОК, °С от -30 до +50
Температурный диапазон эксплуатации, °С от -40 до +50
Габаритные размеры, мм 400х600х1200
Масса, кг 25
Комплектация
Рама 1 шт.
Катушка 1 шт.
Кабель 200 м
Муфта МТОК В3 2 шт.

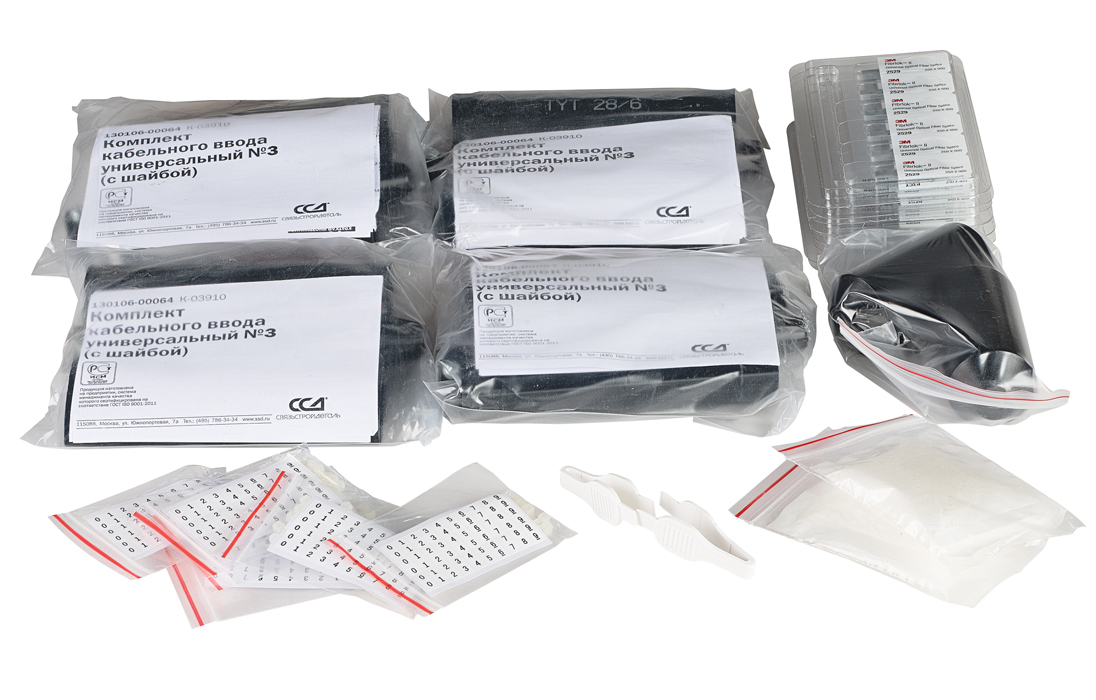

Комплект для ввода ОК №3 4 шт.
Соединитель механический Fibrlok II 32 шт.
Комплект для монтажа 1 шт.
Логистические параметры
Объем, м3: 0,632733
Вес, кг.: 46,8
Маркировка
ВРО вставка ремонтная оптическая
II тип муфты (МТОК)
16SM число и тип ОВ
200 длина в метрах
Fibrlok тип соединения
