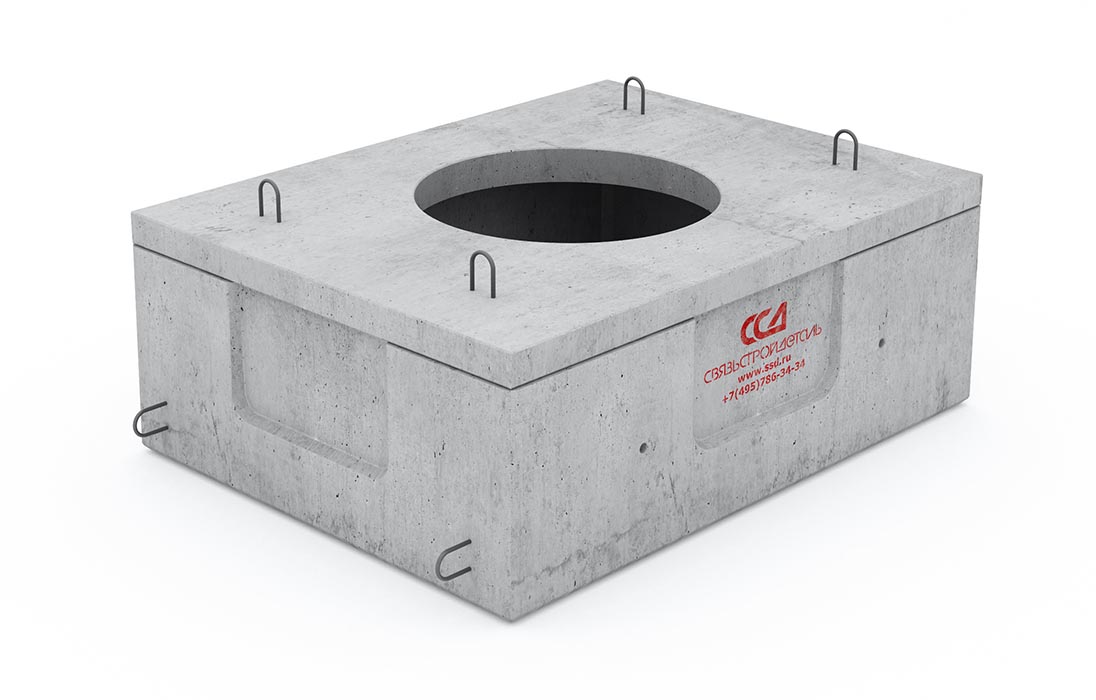

Колодец кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца связи (рекомендации по выбору колодцев для проектирования и строительства).

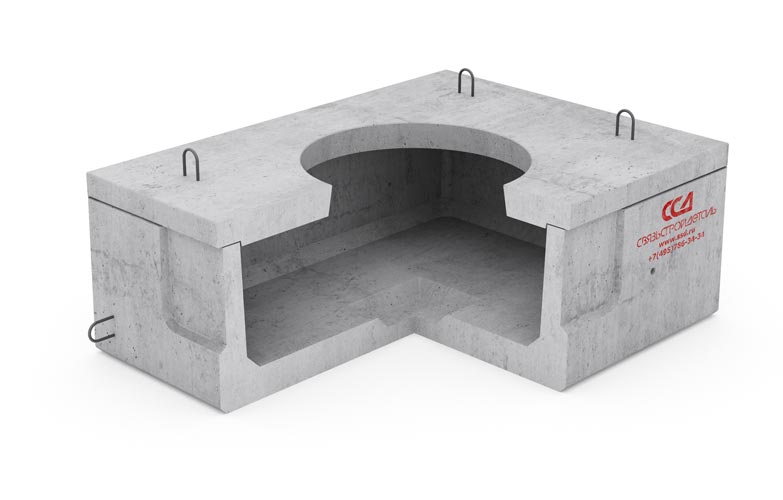

Колодец кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты покрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса кабельного колодца связи с внутренней стороны расположена прямоугольная ниша. При необходимости, данную нишу вырезают (демонтируют) для создания дренажа колодца. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в местах ввода труб.

На торцевых поверхностях корпуса колодца кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для монтажа колодца в котлован. Торцевое расположение петель позволяет осуществлять погрузо-разгрузочные работы колодца кабельной канализации связи в сборе с плитой перекрытия за один подъём.

В варианте комплектации колодца «ГЕК» вместе с колодцем связи поставляется комплект внутренних металлоконструкций – стальные консоли КСО-1.

В варианте комплектации «Г» колодец поставляется без внутренних металлоконструкций. Консоли типа КСО-1 необходимо приобретать отдельно.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру трубы кабельной канализации: трубы ССД-Пайп, хризотилцементные (асбестоцементные) трубы, любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина отметки верха колодца кабельной канализации связи ККСр-0-0,5-10(80) ГЕК-ССД (В25) на тротуаре или газоне должна быть не менее 250 мм., а на проезжей части - не менее 330 мм. Выравнивание крышки люка колодца на высотную отметку дорожного полотна выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов С4;С1.

Для идентификации завода изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – «ССД». Данное решение было введено для контроля поставок изделия службами эксплуатации, приёмки, строительными органами, техническим надзором ввиду многочисленной фальсификации колодцев.

Все колодцы также имеют заводскую маркировку изделия на которой указывается: наименование изделия, вес изделия, номер партии, логотип компании, телефон.

Дополнительная информация о конструкционных особенностях линейки колодцев кабельной канализации связи ККСр производимых ЗАО СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25 ; морозостойкость-F200;водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.

Перейти к сопутствующим товарам
Прайс-лист
RUB
  • Цена розн.*
    8 032.37
  • Цена с НДС (20%)
    9 638.84
  • Цена опт.*
    7 630.75
  • Цена с НДС (20%)
    9 156.90
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
*Срок поставки: Указанные сроки носят информационный характер, не связаны с остатками на складах и могут не учитывать текущую ситуацию с загруженностью производства.

*В пути: Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.

*Цена: Информация для юридических лиц. Цены на сайте и в прайс-листах указаны без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • В пути:*
    0
  • Резерв:
    0
  • Срок поставки:*
  • Менее 25 шт. —
    неск. дней
  • Более 25 шт.  —
    по запросу
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1370
- B 1050
- H 500
Кол-во и размеры ниш в боковых стенках, мм 2/410х315
Кол-во и размеры ниш в торцевых стенках, мм 2/410х315
Площадь поверхности изделия, м² 3,6
Масса, кг 790
Комплектация

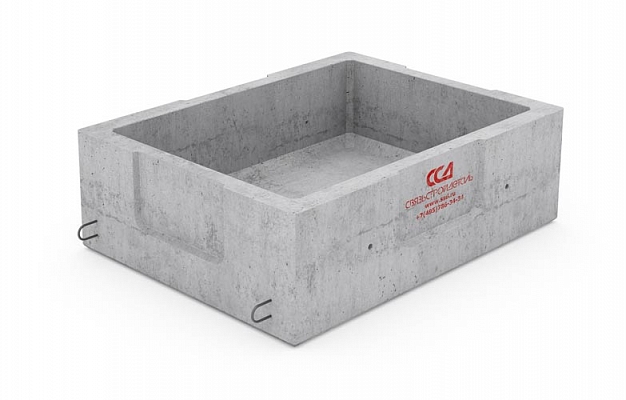

Корпус 1 шт.

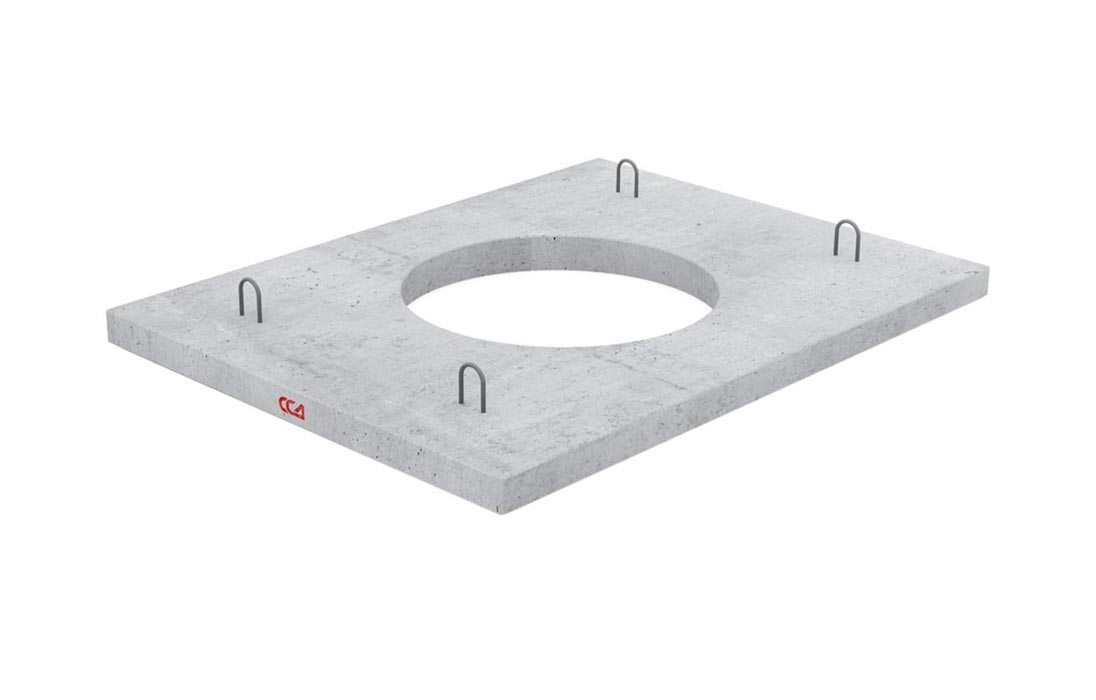

Плита перекрытия колодца 1 шт.
Консоль КСО-1 ( 1 уп.) 4 шт.
Логистические параметры
Объем, м3: 0,240000
Вес, кг.: 780,00000
