Номенклатурный номер: 110301-01685 Скопировано в буфер обмена

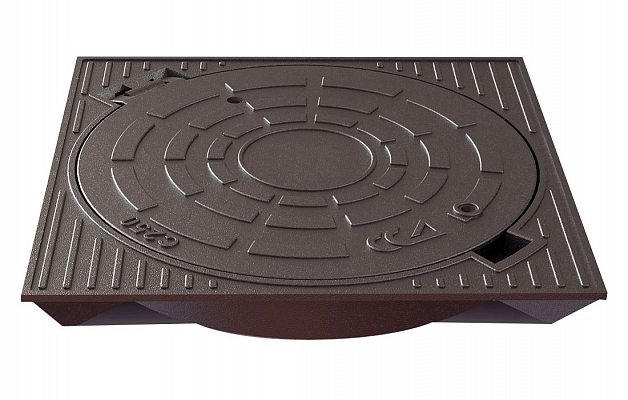

Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (КК) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 1

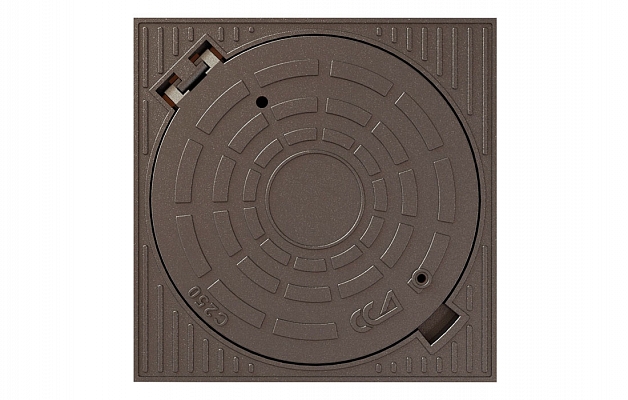

Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (КК) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 2
Люк квадратный "Арбат" ВЧШГ тип Т "А15-С250" (КК) 2.7.8-60 (ОУЭ-КВ-А15-С250) внешний вид 3

Описание (PDF)

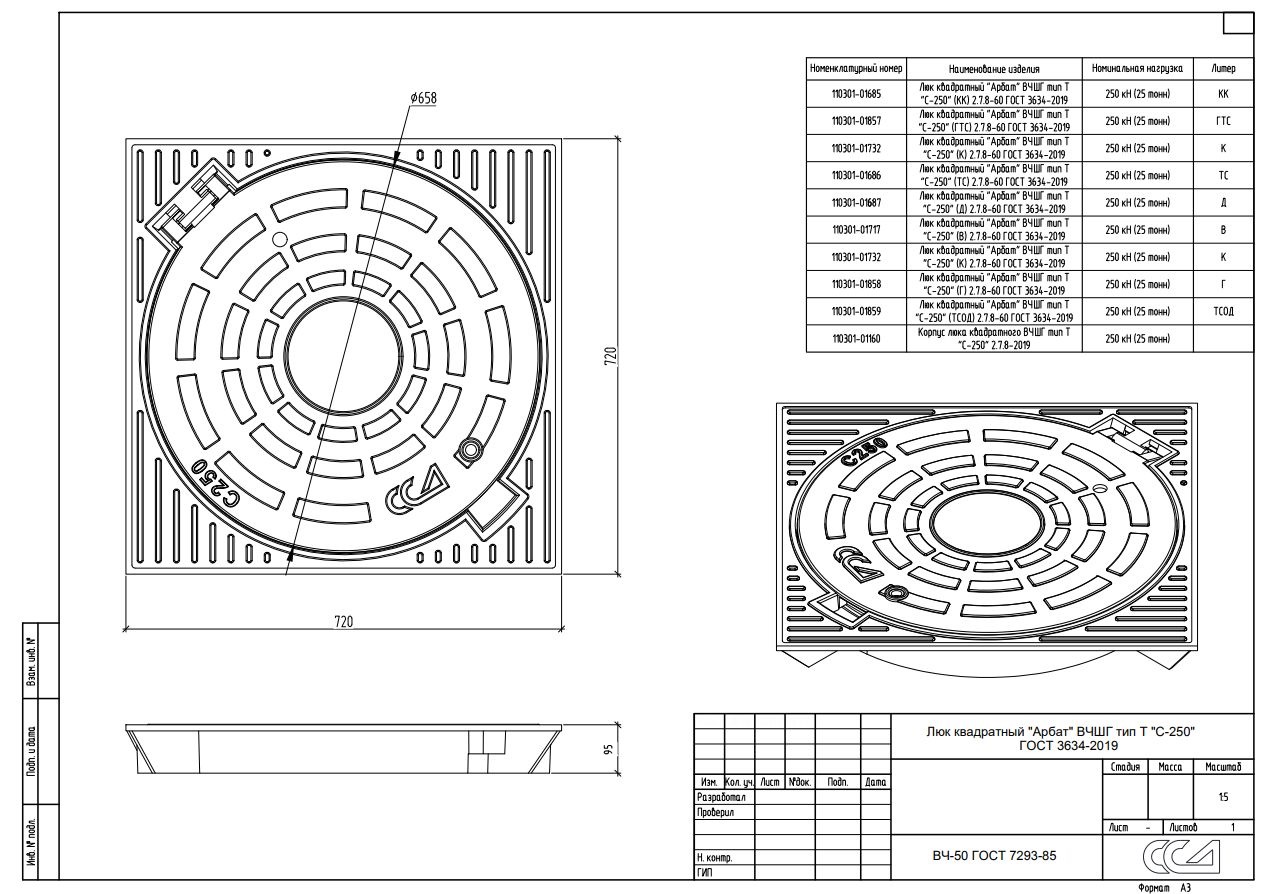

Модель товара:   RFA DWG
Задать вопрос (1)

Предназначен для установки на горловины канализационных колодцев инженерных сетей кабельной (силовой) канализации (КК), расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк изготавливается в соответствии с ГОСТ 3634 «ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ» по нормативным нагрузкам и конструктиву, также соответствует ГОСТ 8591-76 «ЛЮКИ ДЛЯ КАБЕЛЬНЫХ КОЛОДЦЕВ ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ» по требованию возможности установки нижней (второй) крышки и наличию газоанализаторного отверстия не менее 20 мм.

Люк в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

Люк квадратный тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50 кгс/мм²) 200 МПа (20 кгс/мм²)
Предел текучести 320 Мпа (32 кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• Удобства монтажа на тротуаре под плитку;
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 24.07.2024 20 168.40 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 19 563.35 руб.
Цена розничная, Без НДС: на 24.07.2024 16 807.00 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 16 302.79 руб.
Наличие у дистрибьюторов - 1 шт
Планируемое поступление на склад - 100 шт
Из них доступно к заказу - 79 шт
Параметры товара
Характеристики
Материал ВЧ-50
Номинальная нагрузка, т/кН 25/250
Длина, мм 720
Ширина, мм 720
Диаметр крышки, мм 658
Высота крышки, мм 24
Диаметр лаза, мм 600
Высота, мм 95
Масса, кг 57
Комплектация
Люк в сборе (корпус люка, крышка люка, эластическая прокладка, шарнир, запорный механизм)
Логистические параметры
Объем, м3: 0,041472
Вес, кг.: 57
