Номенклатурный номер: 110301-00257 Скопировано в буфер обмена

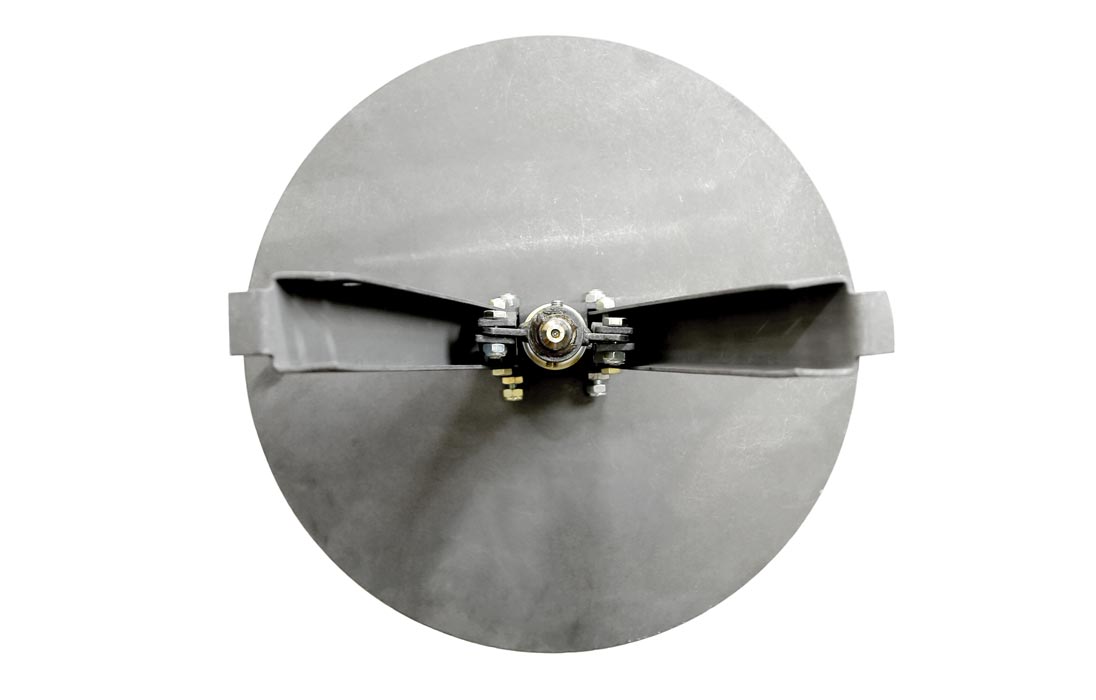

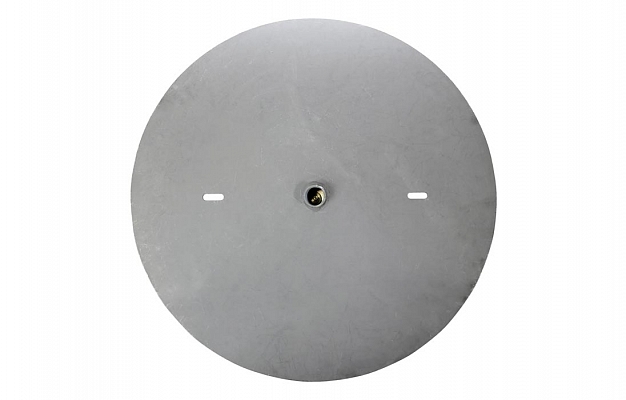

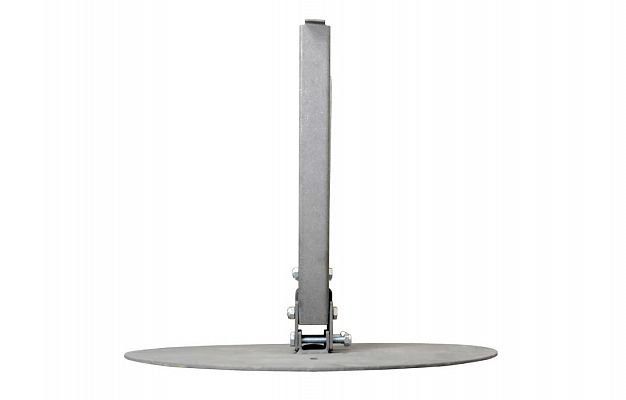

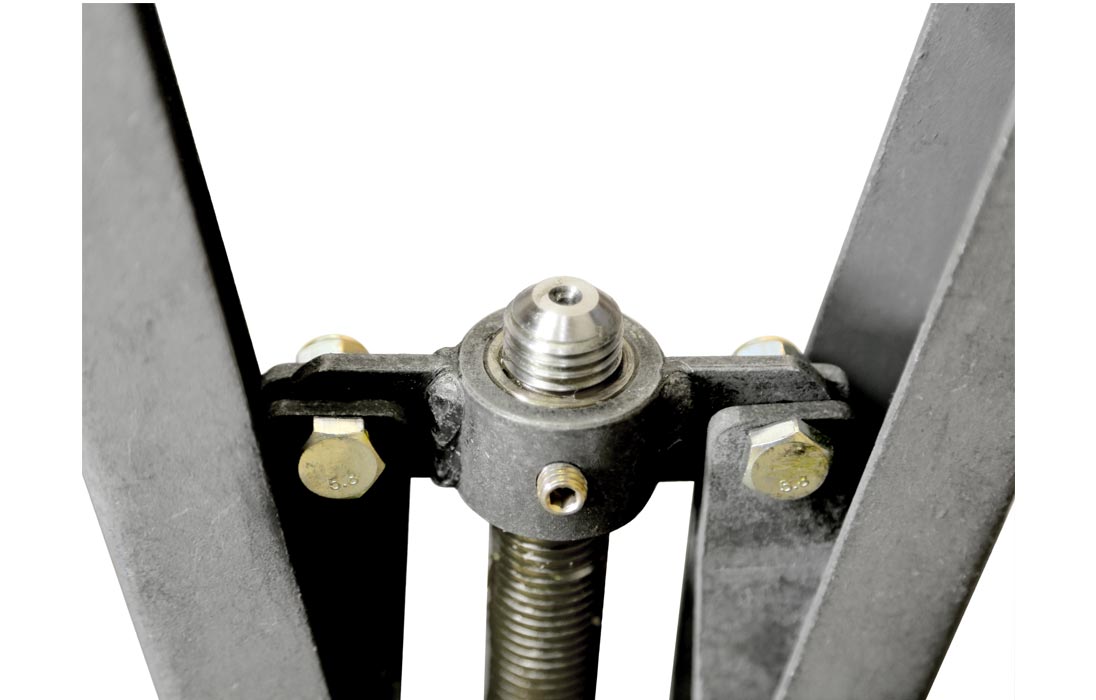

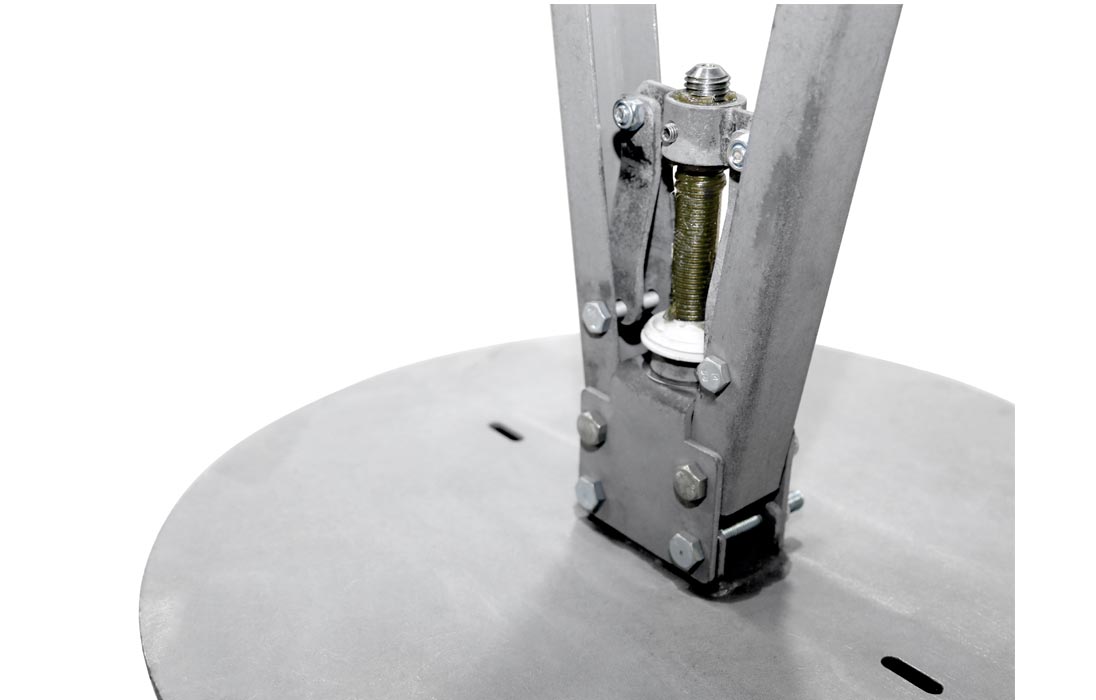

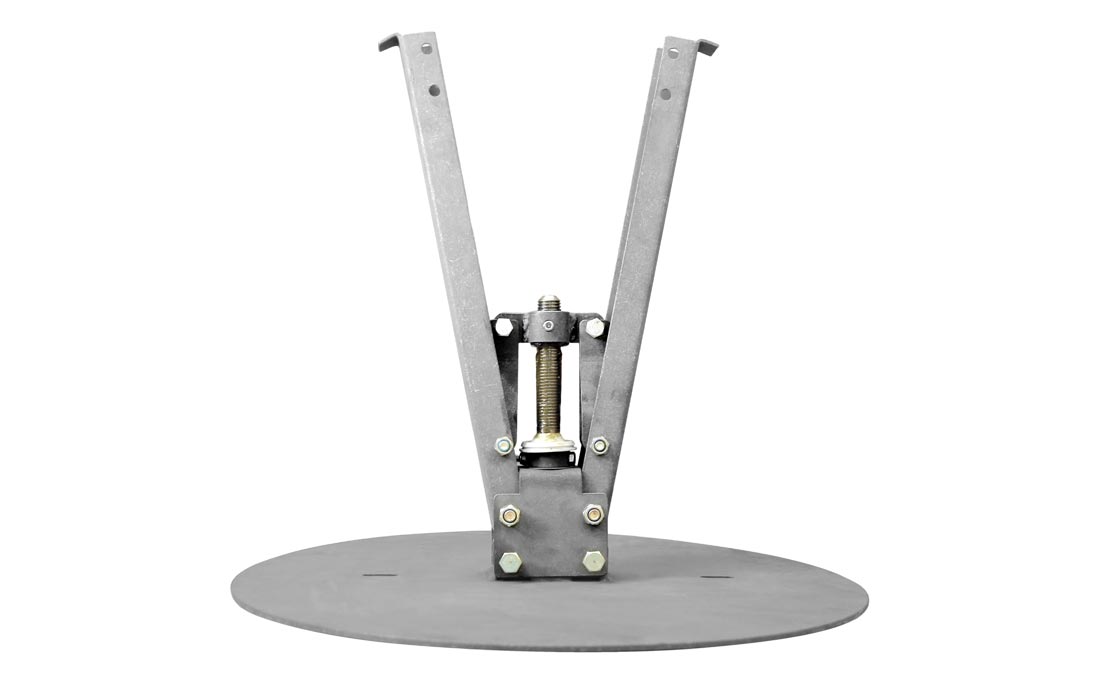

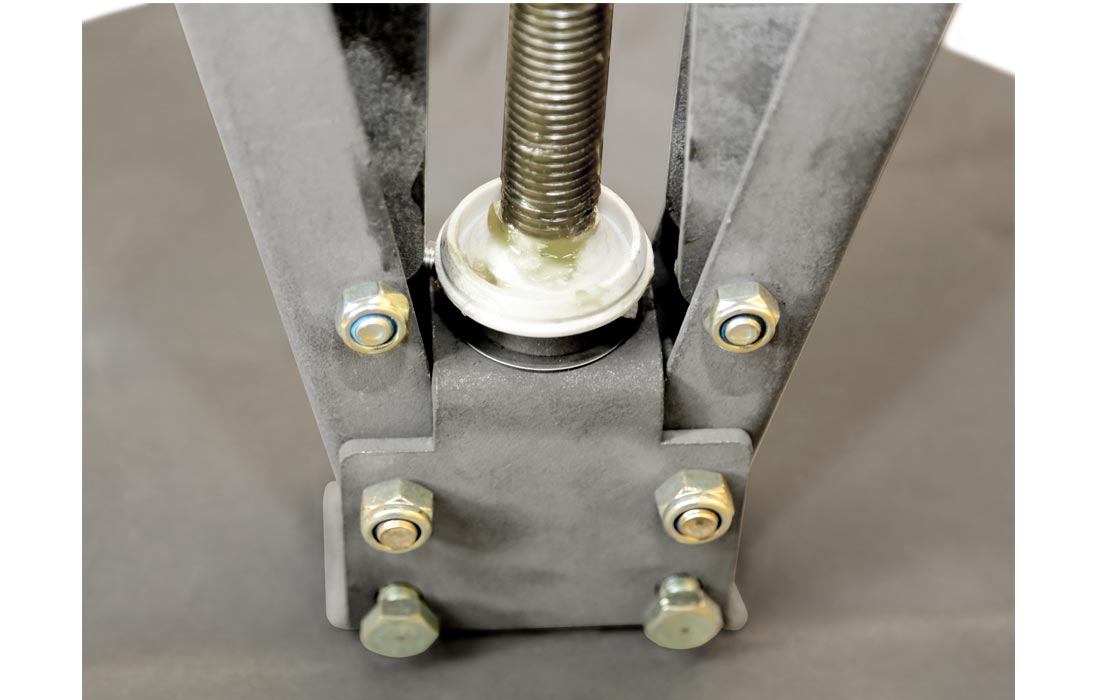

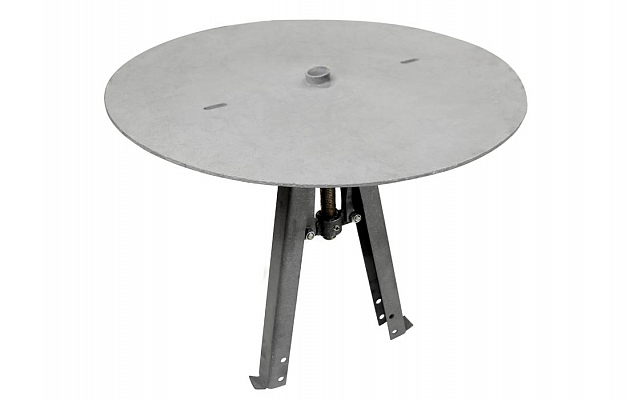

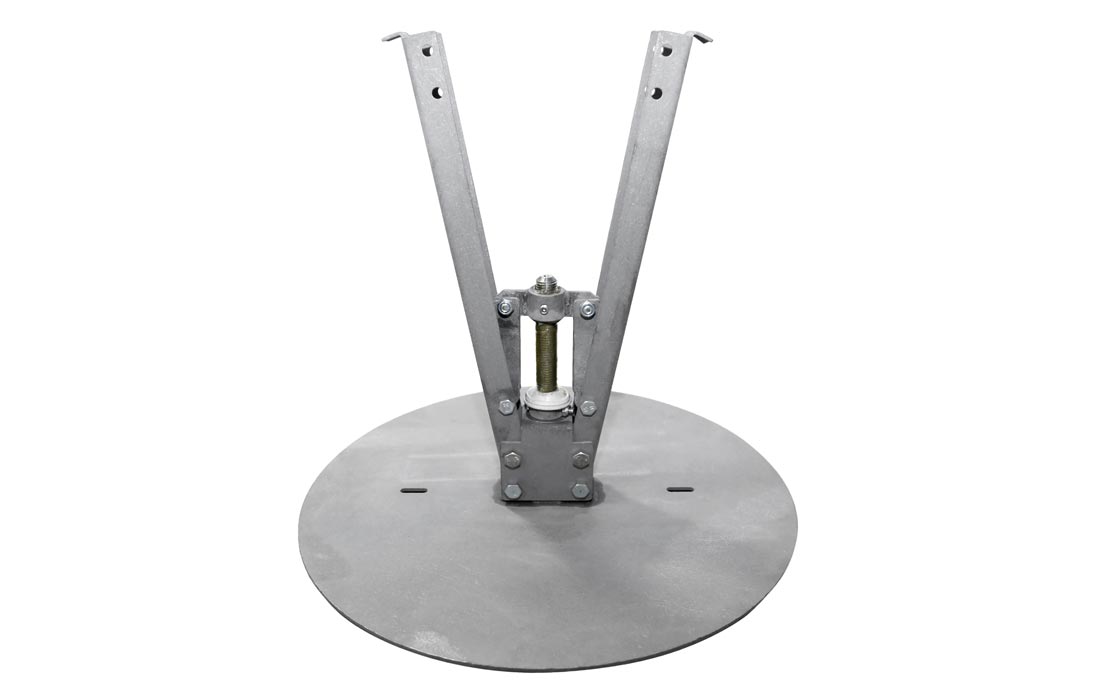

Устройство УЗНК-II-7п ССД внешний вид 1
Устройство УЗНК-II-7п ССД внешний вид 2
Устройство УЗНК-II-7п ССД внешний вид 3
Устройство УЗНК-II-7п ССД внешний вид 4
Устройство УЗНК-II-7п ССД внешний вид 5
Устройство УЗНК-II-7п ССД внешний вид 6
Устройство УЗНК-II-7п ССД внешний вид 7
Устройство УЗНК-II-7п ССД внешний вид 8
Устройство УЗНК-II-7п ССД внешний вид 9

Описание (PDF)

Предназначено для предотвращения несанкционированного проникновения внутрь камеры колодца.

Устанавливается в телефонные люки из серого и высокопрочного чугуна легкого и тяжелого типов, которые в своей конструкции имеют посадочное место для установки крышки запорного устройства диаметром 609 мм.

Устройство УЗНК представляет собой стальную плиту толщиной 5 мм круглой формы, оснащенную рычажно-винтовым механизмом. Рычажно-винтовой механизм с помощью болтов с самоконтрящимися гайками соединяется с закрепленным на плите швеллером. Рабочие узлы и крепежные детали устройства УЗНК изготовлены из нержавеющей стали и латуни. Для придания высокой коррозийной стойкости стальная крышка покрывается цинксодержащей порошковой смесью методом термодиффузионного цинкования (ТДЦ).

Система приводится в действие вращением специального эксцентрикового ключа. В рабочем положении стальная крышка блокирует проникновение внутрь колодца за счет того, что рычаги запорного рычажно-винтового механизма разведены и упираются в нижнюю поверхность верхнего перекрытия колодца.

В УЗНК применено инновационное техническое решение, позволяющее добиться равномерного разведения системы рычагов в горловине колодца, даже при ее значительном уклоне, относительно корпуса люка. Угол разведения рычагов может быть отрицательным. Это позволяет устанавливать УЗНК на конструкции, с минимальной толщиной верхнего перекрытия.

Для установки устройства УЗНК дополнительно приобретаются: ключ; комплект крюков для установки (извлечения) разблокированного УЗНК; удлинители рычагов (УР-340 или УР-600), если высота горловины колодца превышает 430 мм.

Перед заказом запорного устройства необходимо точно знать наличие и диаметр посадочного места в люке.

Компания «СВЯЗЬСТРОЙДЕТАЛЬ» принимает заявки на изготовление устройств УЗНК по индивидуальным размерам заказчика. Дополнительно на запорное устройство мы устанавливаем металлическую информационную табличку размером 120х60 мм с текстом предоставленным заказчиком. Надпись на табличке формируется путем прожигания металла на лазере. Стоимость изготовления такого устройства необходимо уточнять при заказе.

Гарантийный срок эксплуатации – 1 год.


Является заменой устаревшим товарам №: 110301-01118

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 23.07.2024 9 709.97 руб.
Оптовое кол-во: 18 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 9 418.67 руб.
Цена розничная, Без НДС: на 23.07.2024 8 091.64 руб.
Оптовое кол-во: 18 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 7 848.89 руб.
Наличие у дистрибьюторов - 59 шт
Планируемое поступление на склад - 414 шт
Из них доступно к заказу - 377 шт
Параметры товара
Характеристики
Толщина стальной плиты, мм 5
Диаметр, мм 609
Высота, мм 535
Масса, кг 17,5
Комплектация
Плита 1 шт.
Запорный механизм 1 шт.
Болт 2 шт.
Гайка 2 шт.
Логистические параметры
Объем, м3: 0,037088
Вес, кг.: 17,5
Маркировка
У устройство
З запорное
Н нижней
К крышки
II тип устройства
7 тип секретности
п ключ тип КЭп
