Номенклатурный номер: 110301-01797 Скопировано в буфер обмена

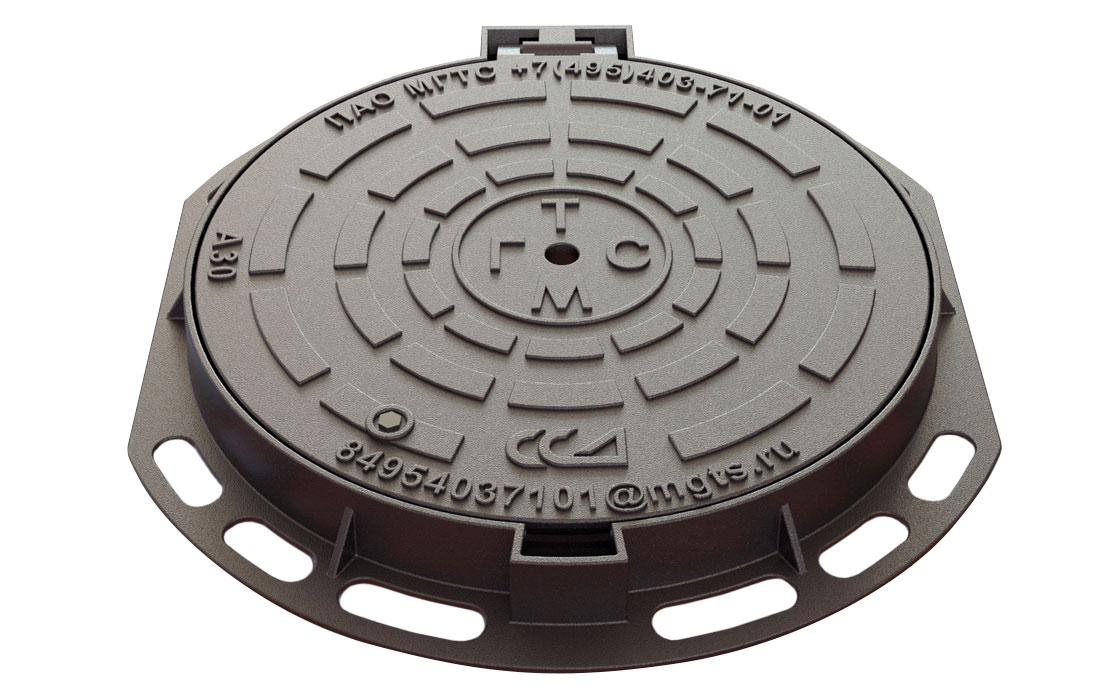

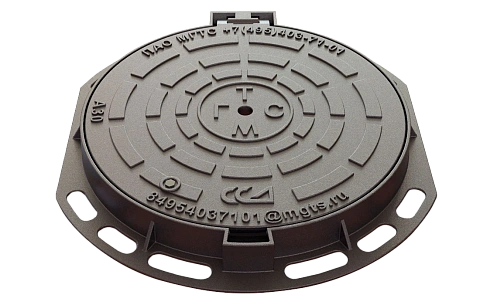

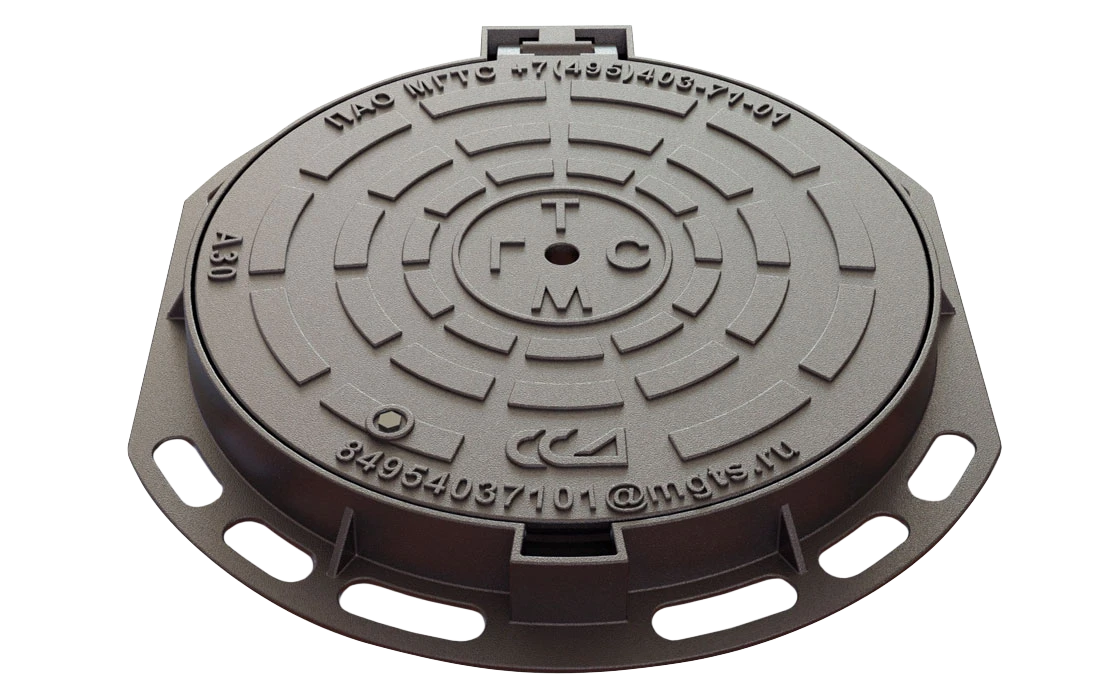

Люк ЛУ(А30) ГТС (Высокопрочный Чугун) 2.7-60 со второй опорной зоной ПАО МГТС внешний вид 1

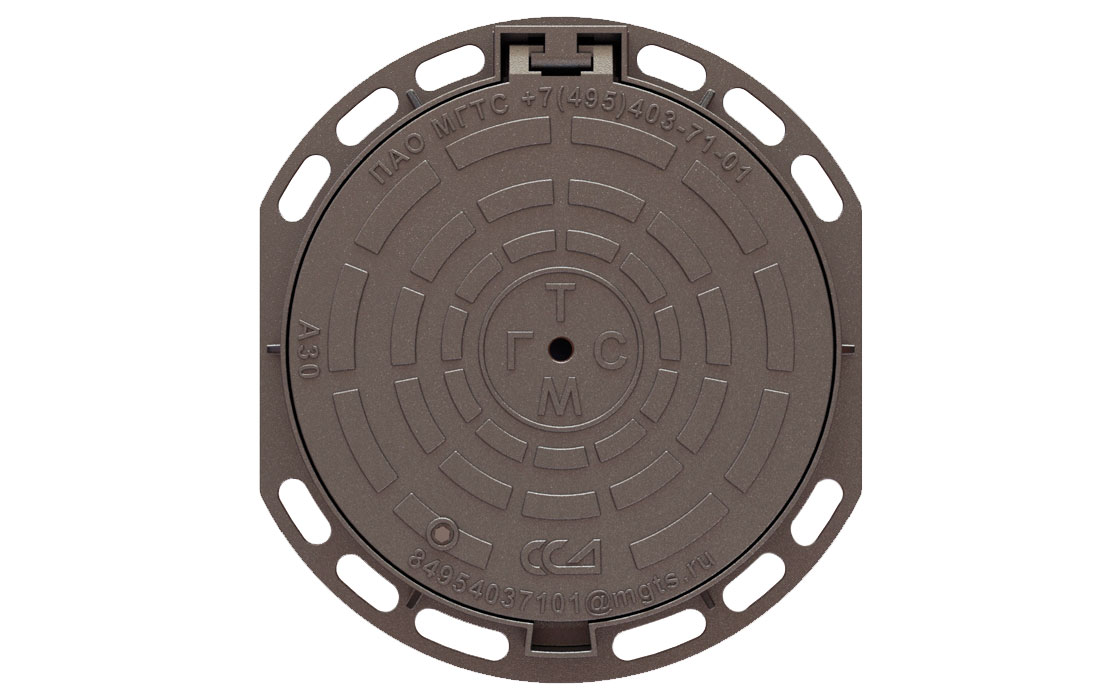

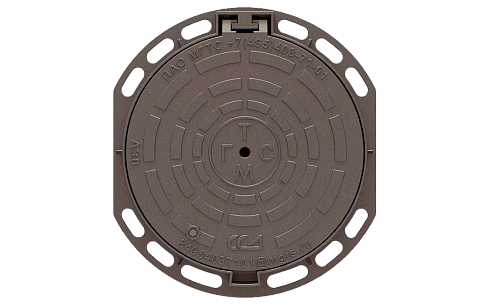

Люк ЛУ(А30) ГТС (Высокопрочный Чугун) 2.7-60 со второй опорной зоной ПАО МГТС внешний вид 2
Люк ЛУ(А30) ГТС (Высокопрочный Чугун) 2.7-60 со второй опорной зоной ПАО МГТС внешний вид 3

Описание (PDF)

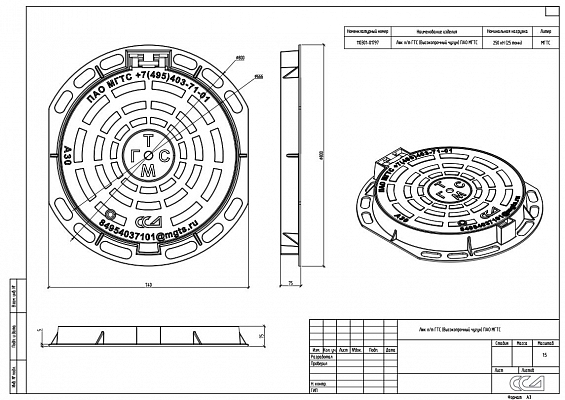

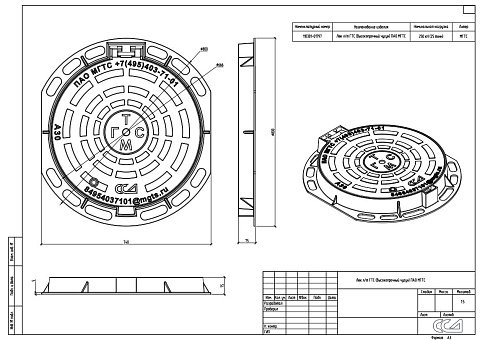

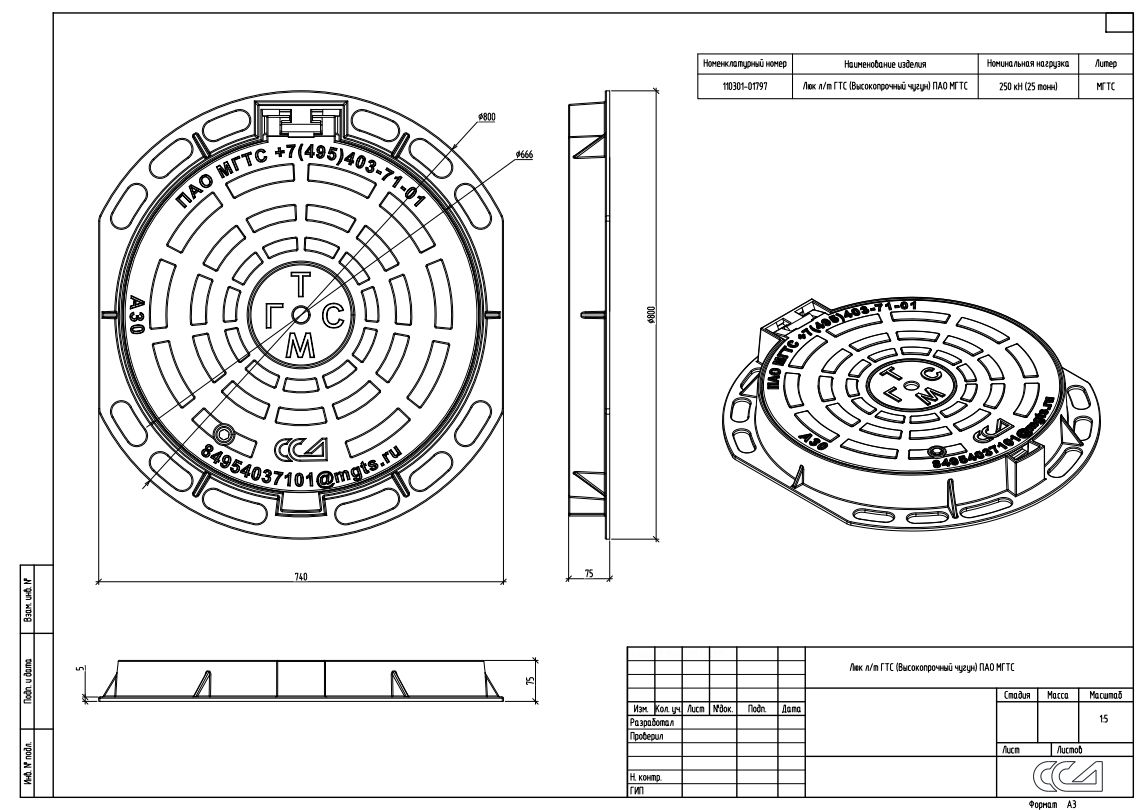

Модель товара:   RFA DWG
Задать вопрос (1)

Предназначен для установки на горловины канализационных колодцев инженерных сетей Городских Телефонных Сетей (ГТС), расположенных в пешеходных зонах тротуаров и зелёных насаждений. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

На нерифлёной части наружной стороны верхней крышки люка отлиты буквы "ПАО МГТС", телефонный номер "+7 (495) 403-71-01" и адрес электронной почты "84954037101@mgts.ru".

Люк изготавливается в соответствии с ТУ 25.11.23-084-27564371-2017.

Люк в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

Люк круглый лёгкого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплект поставки не входит). Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50 кгс/мм²) 200 МПа (20 кгс/мм²)
Предел текучести 320 Мпа (32 кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7, а также по таким показателям, как нагрузка, маркировка и область применения соответствуют ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта
Мазиев Роберт Раилевич
Тел.: +7 (495) 786-34-43, доб. 448
Параметры товара
Характеристики
Марка чугуна ВЧ 50
Номинальная нагрузка, т/кН 3/30
Диаметр корпуса, мм 800
Диаметр крышки, мм 666
Диаметр лаза, мм 600
Высота, мм 75
Масса, кг 42
Комплектация
Крышка 1 шт.
Корпус 1 шт.
Полка для нижней крышки 1 шт.
Шарнир 1 шт.
Замок крышки люка 1 шт.
Логистические параметры
Объем, м3: 0,044400
Вес, кг.: 42
Маркировка
ВЧШГ высокопрочный чугун с шаровидным графитом
ГТС городская телефонная сеть
