Номенклатурный номер: 110101-00125 Скопировано в буфер обмена

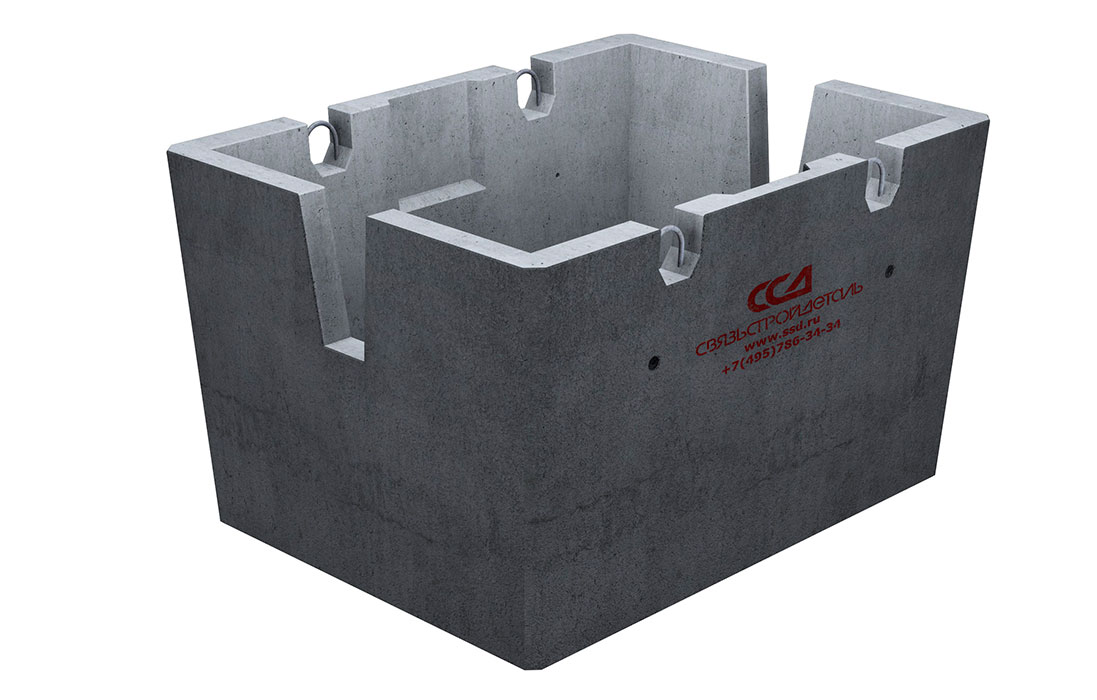

Колодец ККСр-2-10(80) ГЕК-ССД (В20) в битумно-латексной гидроизоляции  внешний вид 1

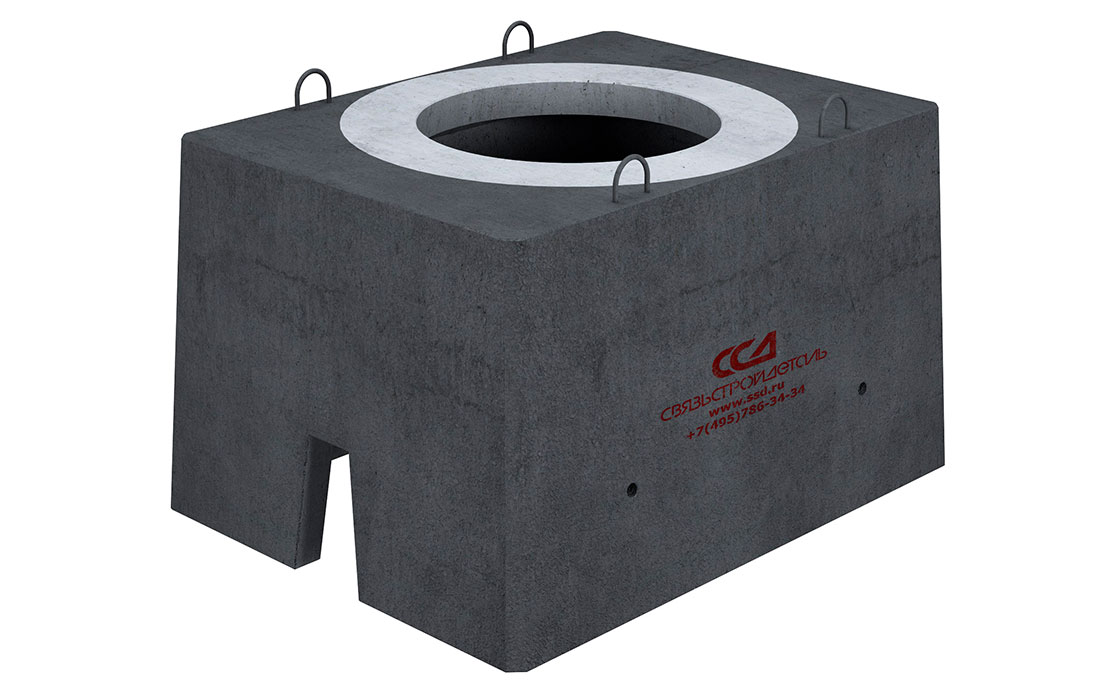

Колодец ККСр-2-10(80) ГЕК-ССД (В20) в битумно-латексной гидроизоляции  внешний вид 2

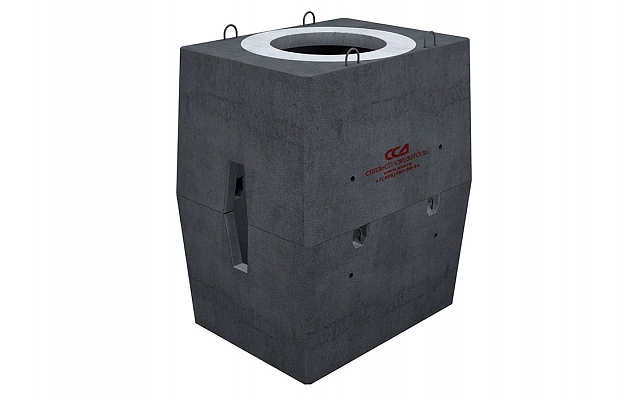

Колодец ККСр-2-10(80) ГЕК-ССД (В20) в битумно-латексной гидроизоляции  внешний вид 3

Описание (PDF)

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

При отгрузке железобетонного изделия покрытого слоем гидроизоляции выдается паспорт качества с соответствующей отметкой.

Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.), под воздействием которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

Колодец имеет в сечении трапециевидную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На торцевых стенках расположены сквозные отверстия для ввода двух труб с внутренним диаметром 100 мм. На внутренних поверхностях боковых стенок имеются ниши для ввода каналов - по одной на каждой боковой стене. При необходимости, стенки ниш высверливаются или вырезаются углошлифовальной машиной того размера, который необходим для ввода соответствующего количества труб.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-2-10(80)».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20; морозостойкость-F100; водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 27.03.2023 30 489.44 руб.
Мелкий опт 8 шт
Оптовая скидка 3%
Цена оптовая, с НДС 29 574.76 руб.
Крупный опт 14 шт
Оптовая скидка 10%
Цена оптовая, с НДС 27 440.50 руб.
Цена розничная, Без НДС на 27.03.2023 25 407.87 руб.
Мелкий опт 8 шт
Оптовая скидка 3%
Цена оптовая, без НДС 24 645.63 руб.
Крупный опт 14 шт
Оптовая скидка 10%
Цена оптовая, без НДС 22 867.08 руб.
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
14 дней *
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов Определяется проектом
Кол-во и размеры ниш в боковых стенках, мм 2/220х440
Площадь поверхности изделия, м² 9,5
Габаритные размеры, мм
- L 1350
- B 1030
- H 1560
Масса, кг 1355
Комплектация
Колодец ККСр-2 нижний элемент1 шт.
Колодец ККСр-2 верхний элемент1 шт.
Кронштейн ККП-604 шт.
Ерш с резьбой, с гайкой и шайбой8 шт.
Логистические параметры
Объем, м3: 2,632500
Вес, кг.: 1355
