Номенклатурный номер: 110101-00038 Скопировано в буфер обмена
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 1
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 2
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 3
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 4
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 5
Колодец ККСр-1-10(80) ГЕК-ССД (В20) внешний вид 6

Описание (PDF)

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного (рекомендации по выбору колодцев для проектирования и строительства).

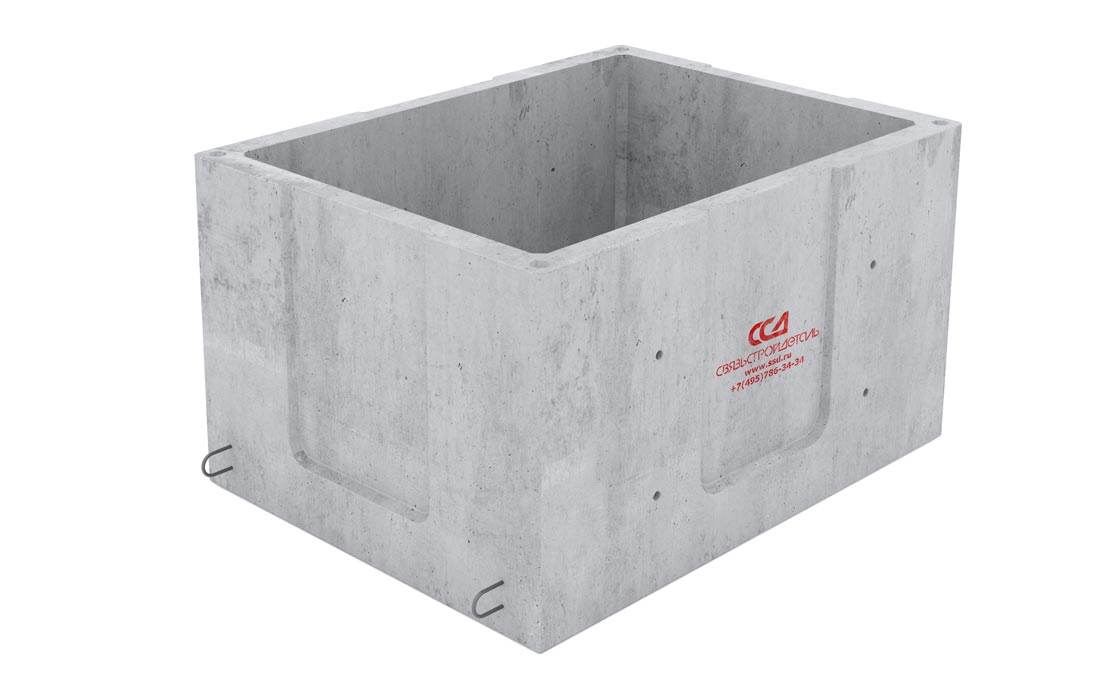

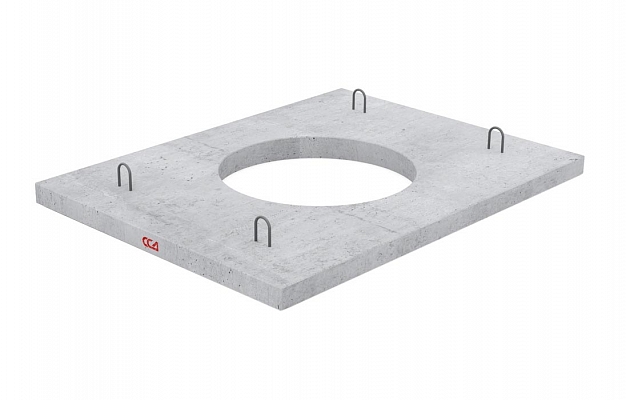

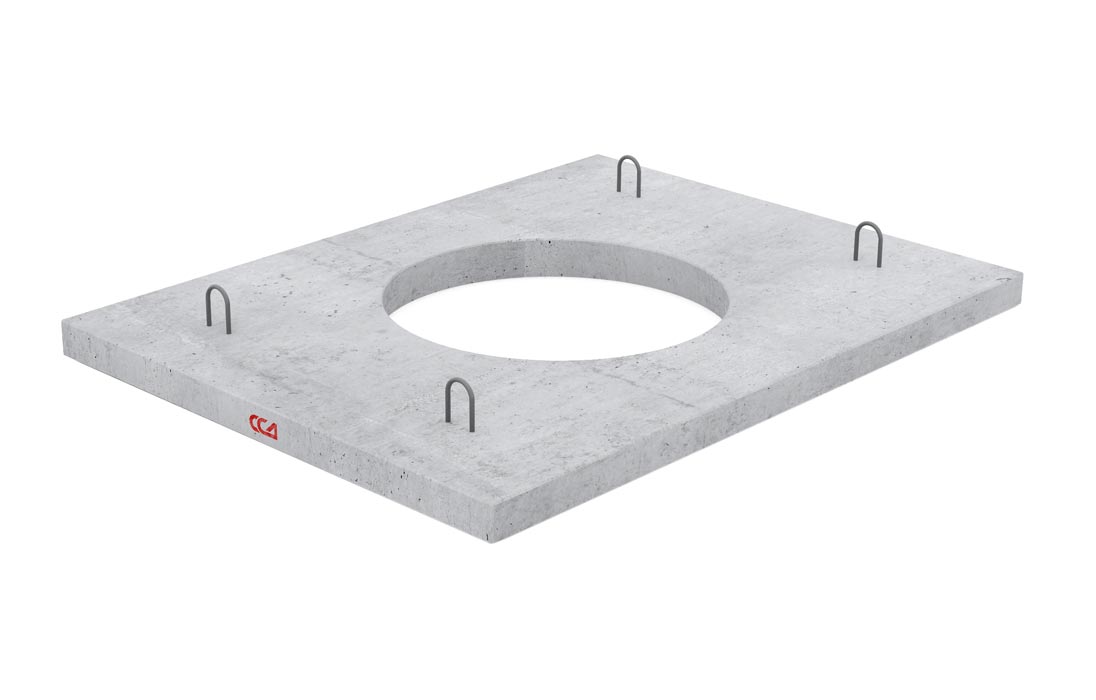

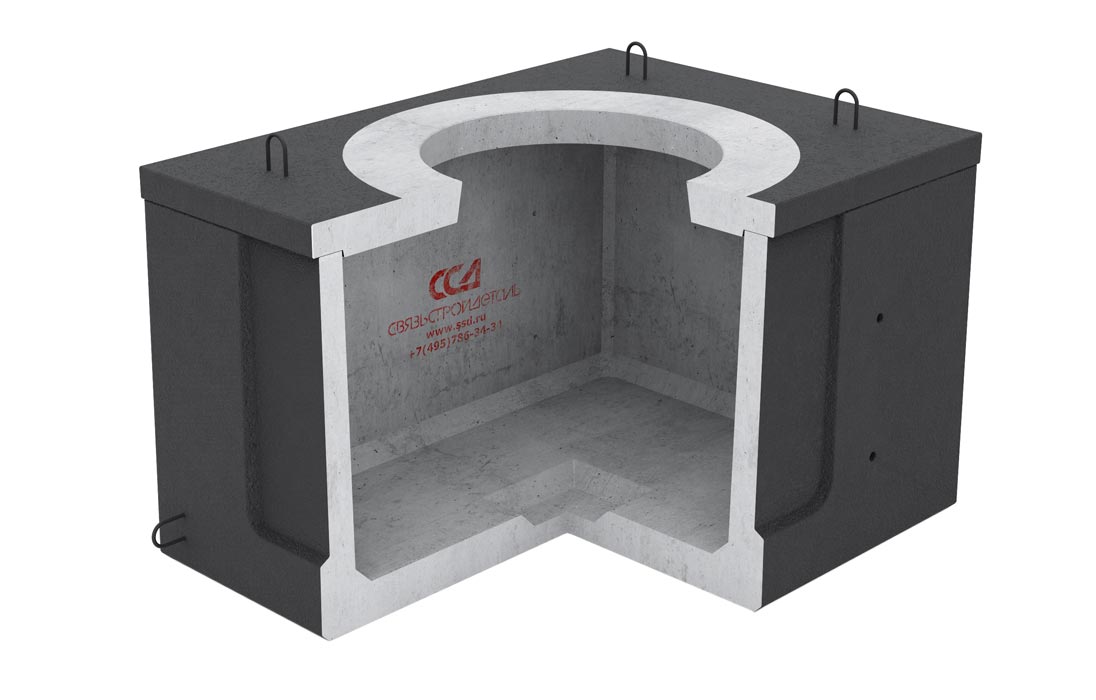

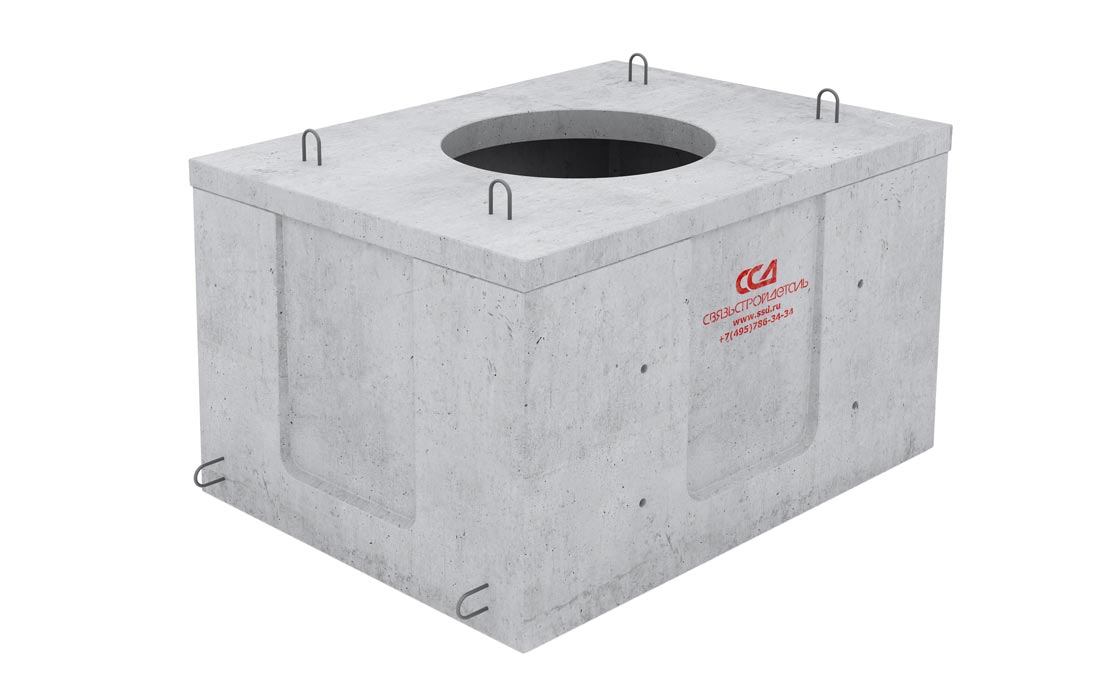

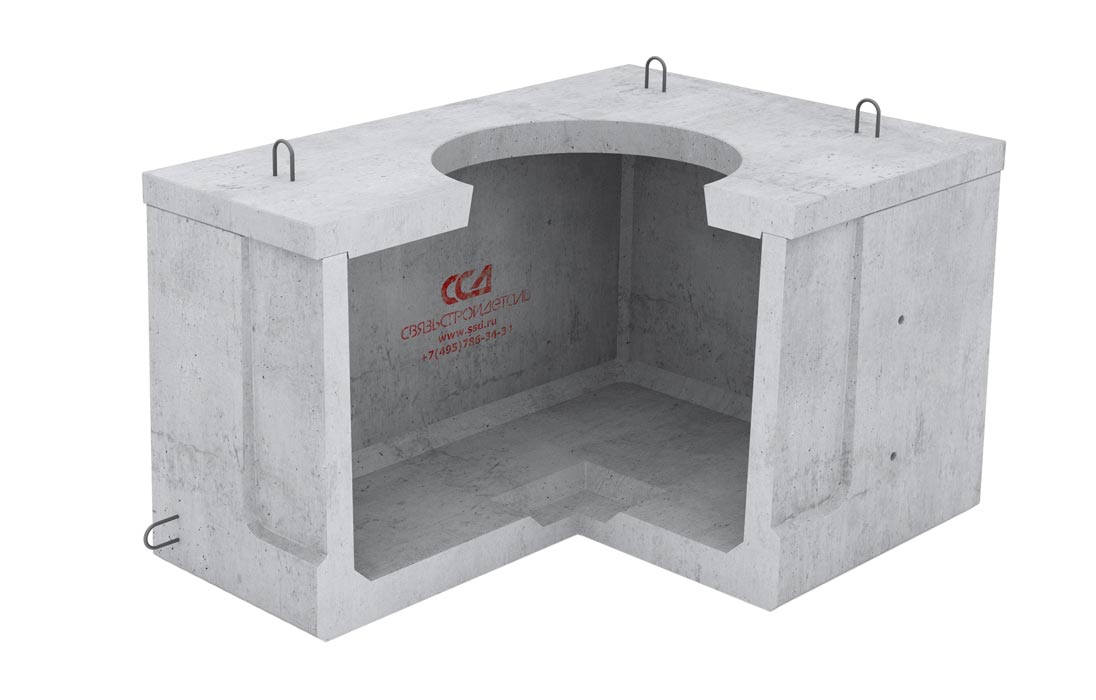

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходит труба.

На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован. Такое расположение петель позволяет осуществлять погрузо-разгрузочные работы корпуса колодца накрытого плитой в один прием.

В варианте комплектации «ГЕК» вместе с колодцем поставляется комплект внутренних металлоконструкций – вертикальные кронштейны, ерши с гайками и шайбами. Кабельные консоли приобретаются отдельно.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-1-10(80)».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В20 ; морозостойкость-F100;водонепроницаемость-W4.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Устаревший номенклатурный №: 110101-00001, 110102-00022, 110102-00002, 110102-00014, 110102-00023, 110102-00029

Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 24.01.2022 10 925.21 руб.
Мелкий опт 10 шт
Оптовая скидка 5%
Цена оптовая, с НДС 10 378.95 руб.
Крупный опт 20 шт
Оптовая скидка 10%
Цена оптовая, с НДС 9 832.69 руб.
Партнерская скидка нет
Цена розничная, без НДС на 24.01.2022 9 104.34 руб.
Мелкий опт 10 шт
Оптовая скидка 5%
Цена оптовая, без НДС 8 649.13 руб.
Крупный опт 20 шт
Оптовая скидка 10%
Цена оптовая, без НДС 8 193.91 руб.
Партнерская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 61 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (8 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Класс бетона В20 (261,9 кгс/см²)
Морозостойкость F100 (100 циклов замораживания и оттаивания)
Водонепроницаемость W4 (0,4 Мпа)
Кол-во каналов Определяется проектом
Кол-во и размеры ниш в боковых стенках, мм 2/400х660
Кол-во и размеры ниш в торцевых стенках, мм 2/400х660
Площадь поверхности изделия, м² 6,9
Габаритные размеры, мм
- L 1370
- B 1050
- H 845
Масса, кг 1025
Комплектация
Корпус 1 шт.
Плита перекрытия колодца 1 шт.
Кронштейн ККП-60 4 шт.
Ерш с резьбой, гайкой и шайбами 8 шт.
Логистические параметры
Объем, м3: 1,215530
Вес, кг.: 1020
