Номенклатурный номер: 110101-00057 Скопировано в буфер обмена

Описание

Задать вопрос (5)

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

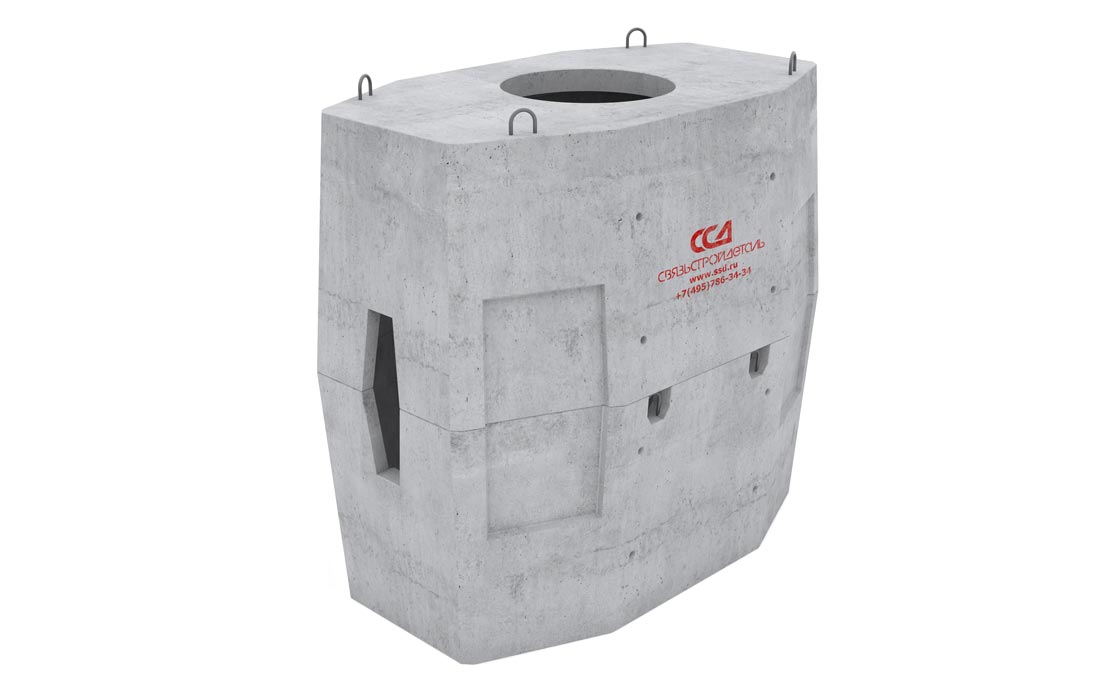

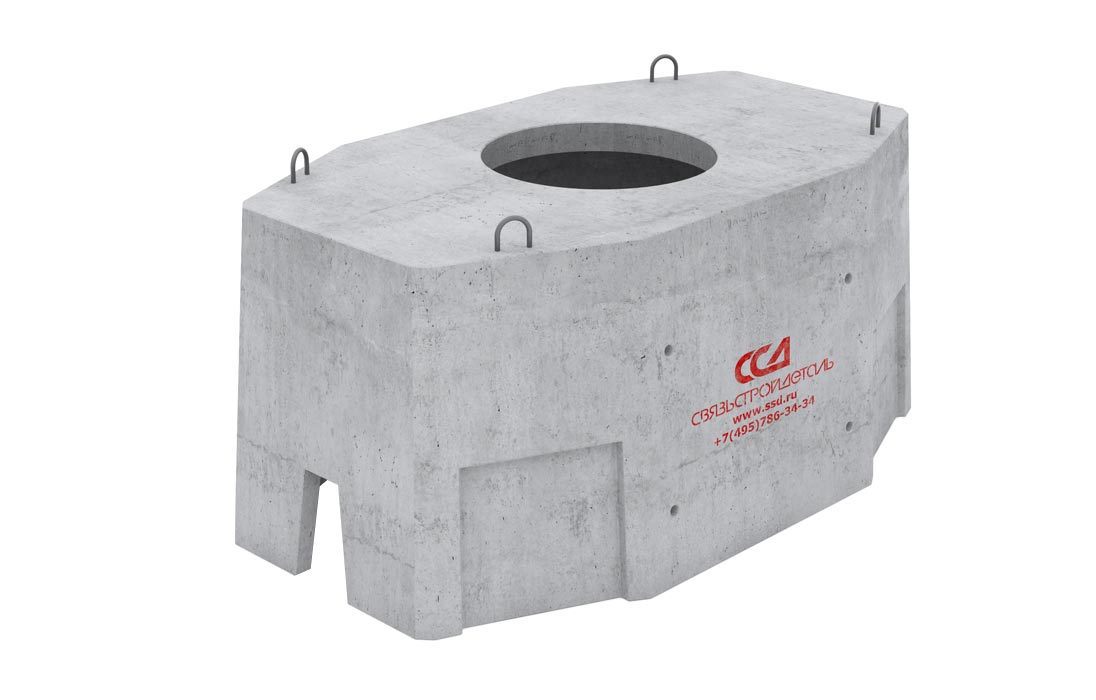

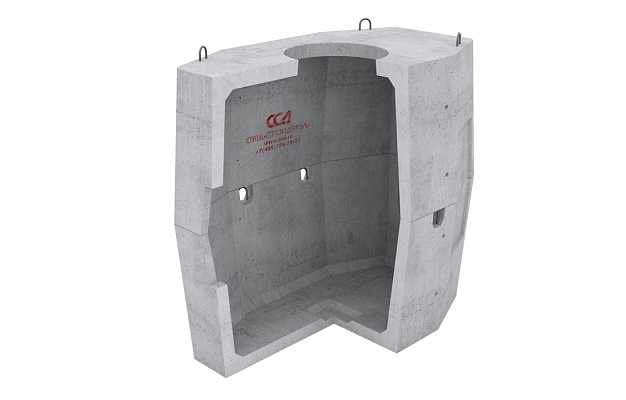

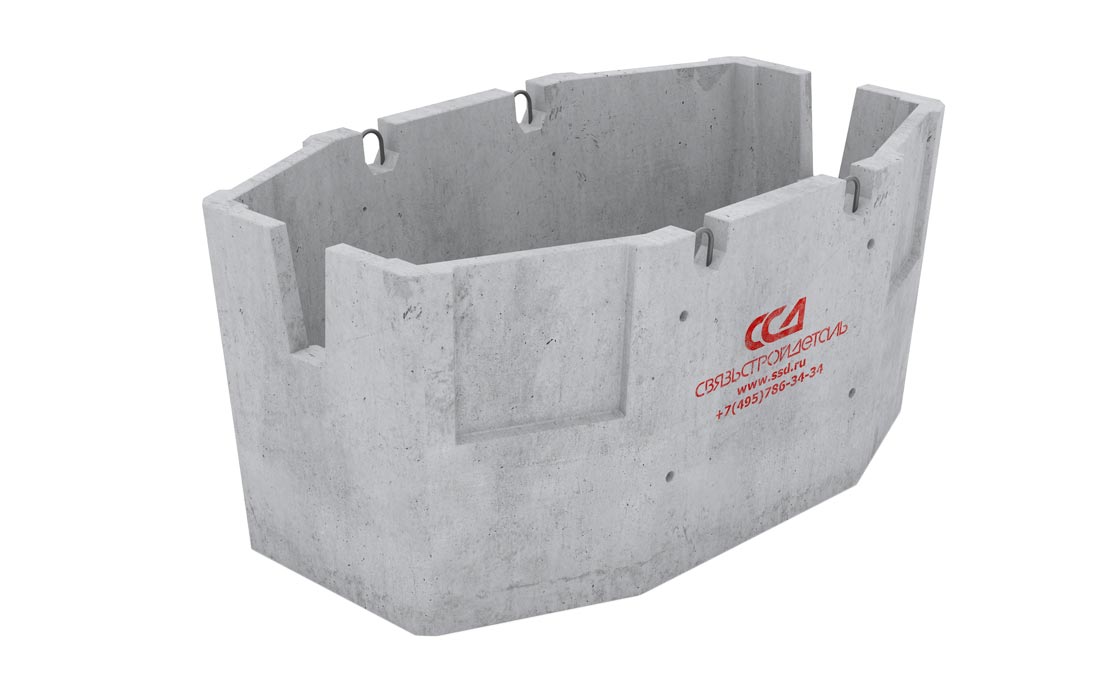

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца также имеются армированные ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон. Так как стенки ниш армированы, то для ввода труб в колодец необходимо вырезать отверстия углошлифовальной машиной (болгаркой) или высверливать с помощью коронок.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-3-10».

Отдельно о качестве производства ССД:

После совместных разработок ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства ЗАО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25 ; морозостойкость-F200;водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.

Перейти к сопутствующим товарам
Маркировка
Прайс-лист
RUB
  • Цена розн.*
    16 045.70
  • Цена с НДС (20%)
    19 254.84
  • Цена опт.*
    15 243.42
  • Цена с НДС (20%)
    18 292.10
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
*Срок поставки: Указанные сроки носят информационный характер, не связаны с остатками на складах и могут не учитывать текущую ситуацию с загруженностью производства.

*В пути: Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.

*Цена: Информация для юридических лиц. Цены на сайте и в прайс-листах указаны без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    0
  • В пути:*
    0
  • Резерв:
    15
  • Срок поставки:*
  • Менее 9 шт. —
    По запросу
  • Более 9 шт.  —
    по запросу
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 1950
- L₁ 1810
- B 1160
- B₁ 1020
- В₂ 600
- H 1760
- a 595
- h 570
Кол-во и размеры ниш в боковых стенках, мм 4/420х800
Площадь поверхности изделия, м² 12,5
Масса, кг 1990
Комплектация
Колодец ККСр-3-10 нижний элемент1 шт.
Колодец ККСр-3-10 верхний элемент1 шт.
Кронштейн ККП-1304 шт.
Ерш с резьбой, с гайкой и шайбой8 шт.
Логистические параметры
Объем, м3: 3,981120
Вес, кг.: 1990,00000
