Номенклатурный номер: 110101-00147 Скопировано в буфер обмена

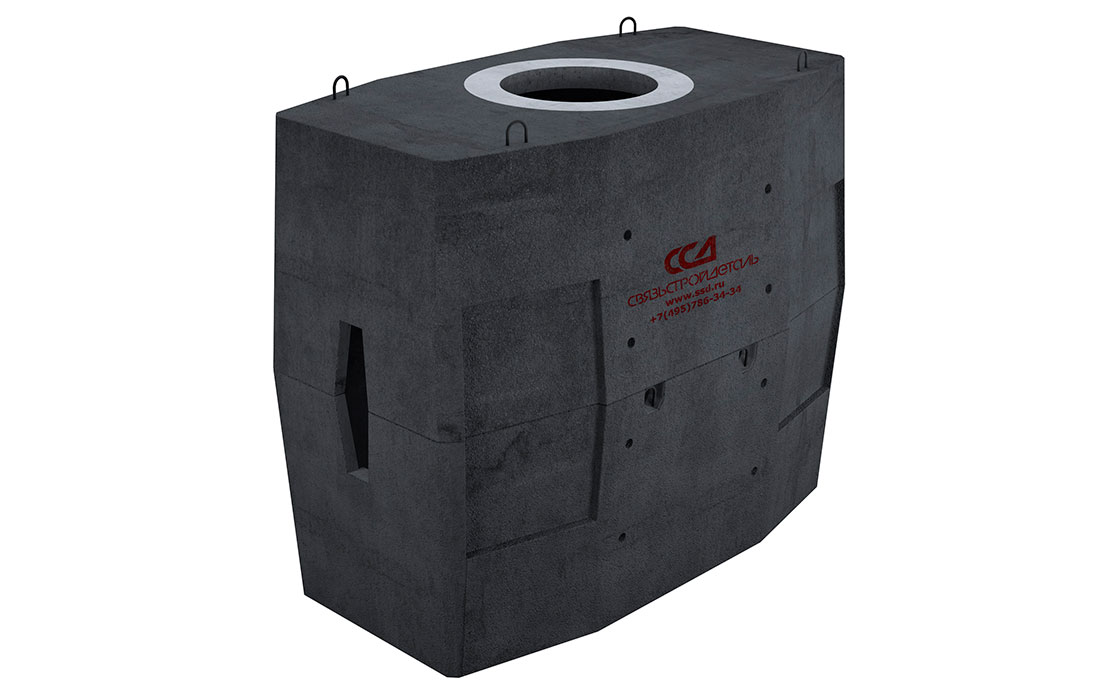

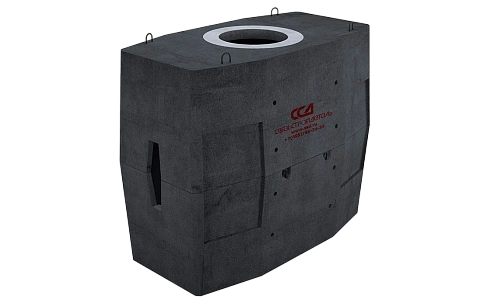

Колодец ККСр-4-10 ГЕК-ССД (В25) в двухслойной битумно-латексной гидроизоляции внешний вид 1

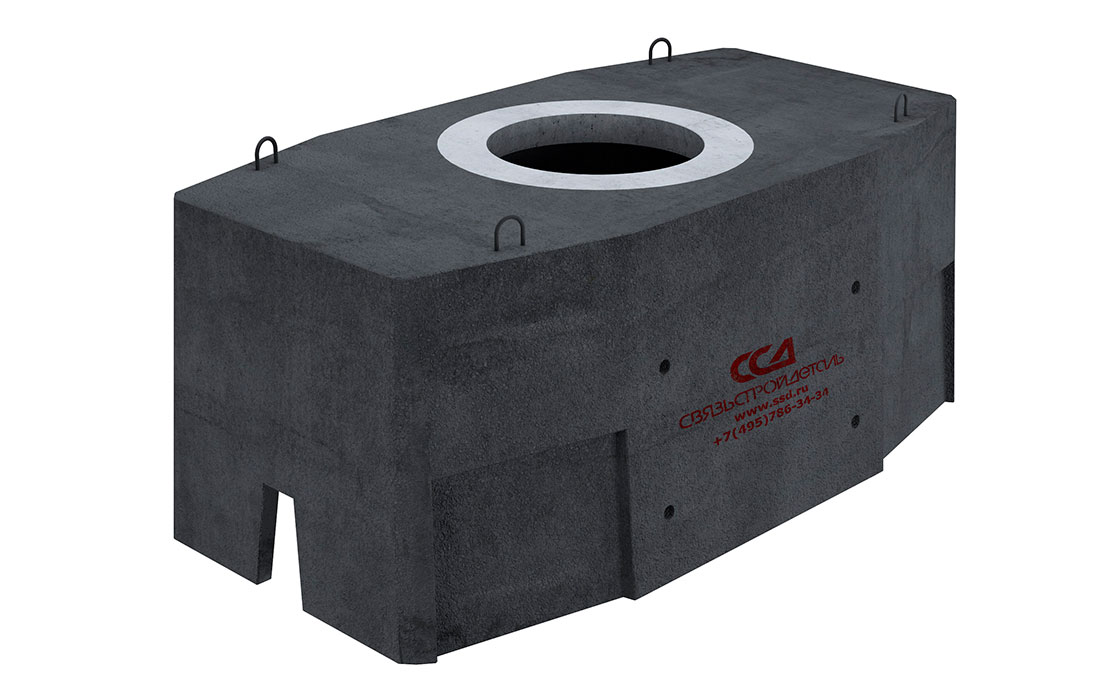

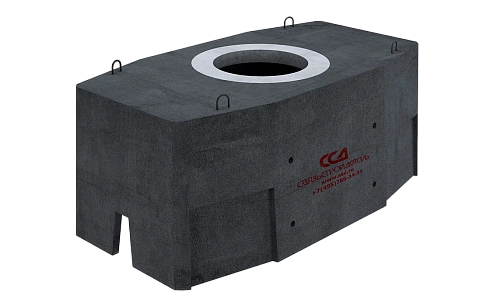

Колодец ККСр-4-10 ГЕК-ССД (В25) в двухслойной битумно-латексной гидроизоляции внешний вид 2

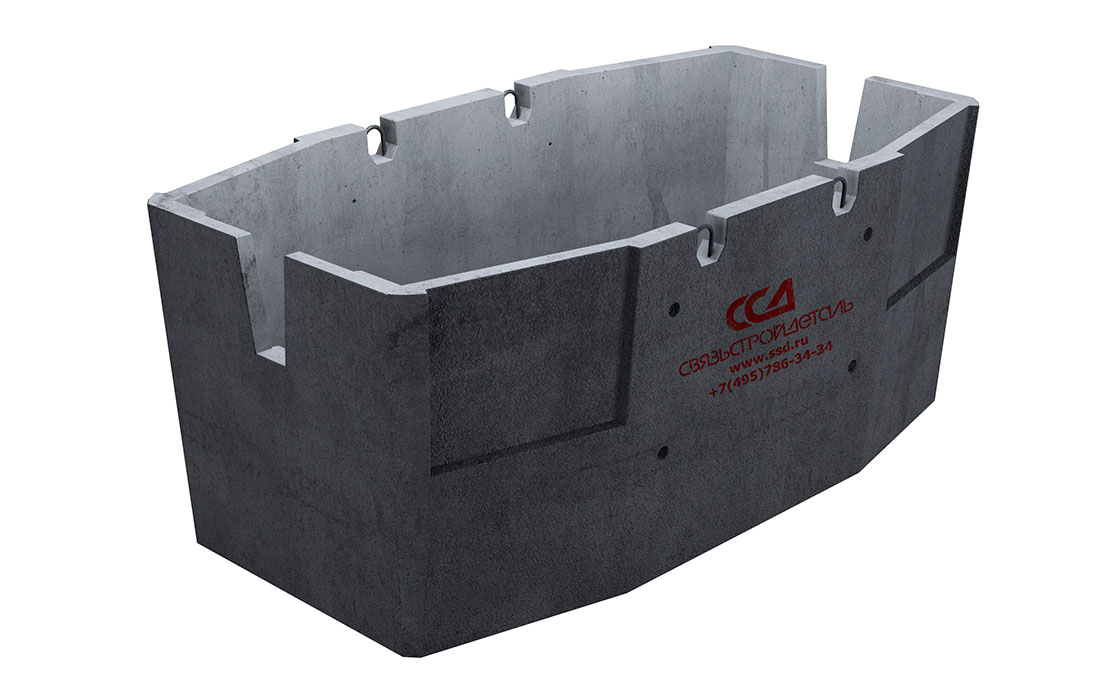

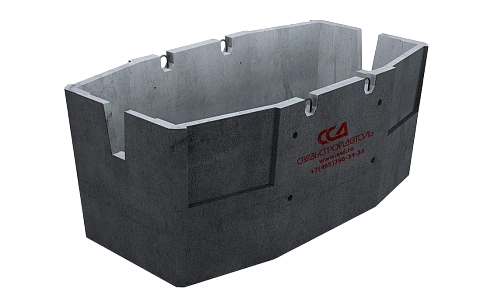

Колодец ККСр-4-10 ГЕК-ССД (В25) в двухслойной битумно-латексной гидроизоляции внешний вид 3

Описание (PDF)

Модель товара:   RFA DWG
Задать вопрос

Предназначен для установки на газонах, тротуарах и на проезжей части улиц в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

Колодец покрывается двумя слоями битумно-латексной мастикой для повышенной устойчивости и защиты от агрессивного влияния окружающей среды. Необходимость гидроизоляции вызвана разрушающими действиями грунтовых, талых, вод содержащих в себе агрессивные вещества (хлориды, двуокись углерода и др.). Под воздействием, которых происходит выщелачивание бетонного камня, коррозия арматурного каркаса, другие виды химической, биологической коррозии, которые при продолжительном воздействии приводят к постепенному разрушению строительных объектов.

При отгрузке железобетонного изделия покрытого двухслойной гидроизоляцией, выдается паспорт качества с соответствующей отметкой.

Материал используемый при гидроизоляции изделий – битумно-латексная мастика, наносится механизированным методом напыления.

Колодец имеет в сечении прямоугольную форму и состоит из двух элементов – корпуса и плиты перекрытия с круглым отверстием диаметром 600 мм для формирования горловины с люком. В основании корпуса колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На наружных поверхностях торцевых и боковых стен расположены глухие ниши, в пределах которых можно проделывать (высверливать) отверстия в тех местах, в которых к колодцу подходит труба.

На торцевых поверхностях корпуса колодца имеются петли для строповки при его погрузке и разгрузке с автомобиля, а также для опускания в котлован. Такое расположение петель позволяет осуществлять погрузо-разгрузочные работы корпуса колодца накрытого плитой в один прием.

В варианте комплектации «ГЕК» вместе с колодцем поставляется комплект внутренних металлоконструкций – вертикальные кронштейны, ерши с гайками и шайбами. Кабельные консоли приобретаются отдельно.

В качестве вводимых в колодец каналов могут использоваться разные по диаметру как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм, а на проезжей части - не менее 330 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5, а также сегментов.

Для идентификации завода-изготовителя колодца в течении всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Инструкции по монтажу ККСр-4-10».

Отдельно о качестве производства ССД:

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 19.07.2024 82 555.12 руб.
Оптовое кол-во: 4 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 80 078.47 руб.
Цена розничная, Без НДС: на 19.07.2024 68 795.93 руб.
Оптовое кол-во: 4 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 66 732.06 руб.
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов Определяется проектом
Габаритные размеры, мм
- L 2390
- B 1300
- H 1980
Кол-во и размеры ниш в боковых стенках, мм 4/560х960
Площадь поверхности изделия, м² 18,25
Масса, кг 3115
Комплектация
Колодец ККСр-4-10 нижний элемент1 шт.
Колодец ККСр-4-10 верхний элемент1 шт.
Кронштейн ККП-1304 шт.
Ерш с резьбой, с гайкой и шайбой8 шт.
Логистические параметры
Объем, м3: 6,151000
Вес, кг.: 3115
Маркировка
ККСр колодец кабельной связи разветвительный
4 типоразмер
10 колодец легкого типа (нормативная колесная нагрузка НК-10)
Г голый колодец
Е в составе комплекта ерши
К в составе комплекта кронштейны
