Номенклатурный номер: 110101-00062 Скопировано в буфер обмена

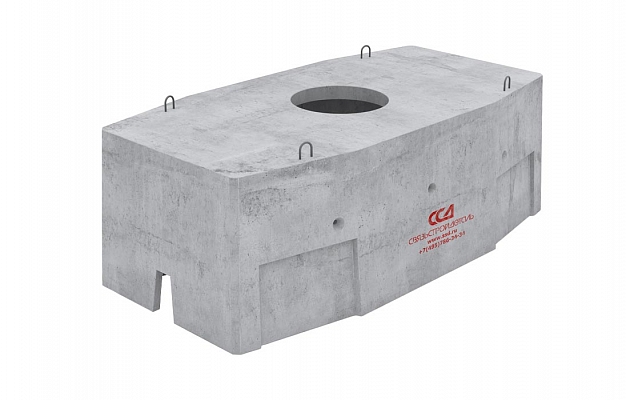

Колодец ККСр-5-10 ГЕК-ССД (В25) внешний вид 1

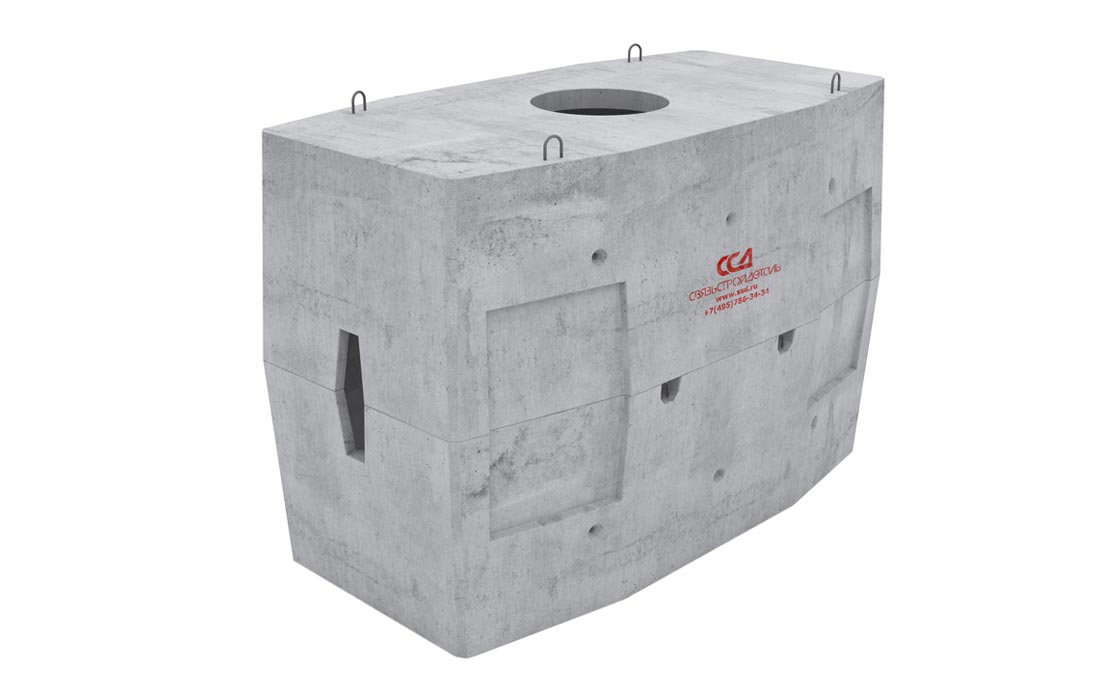

Колодец ККСр-5-10 ГЕК-ССД (В25) внешний вид 2

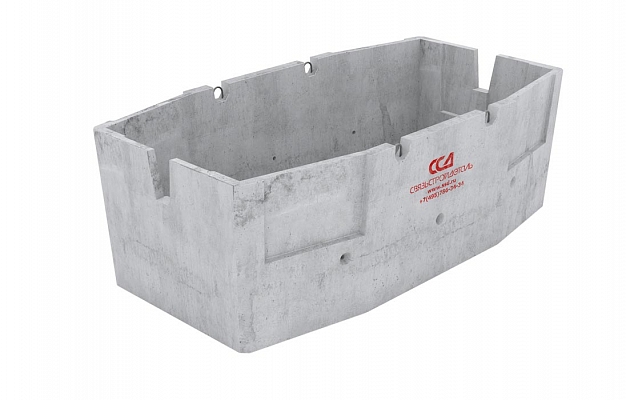

Колодец ККСр-5-10 ГЕК-ССД (В25) внешний вид 3

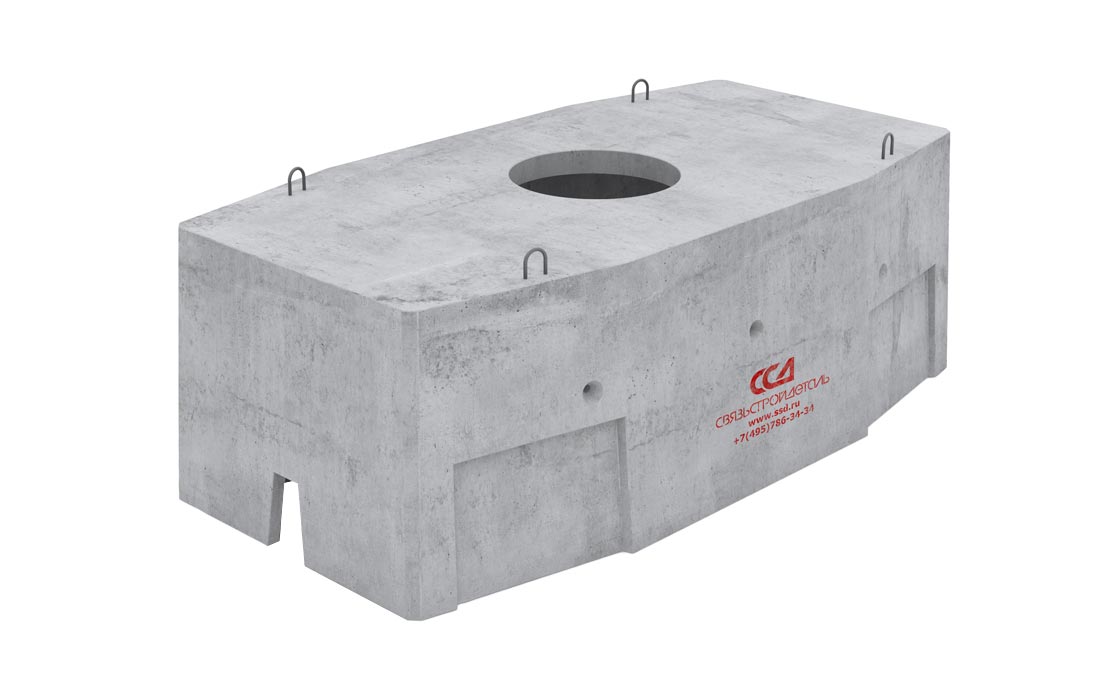

Колодец ККСр-5-10 ГЕК-ССД (В25) внешний вид 4

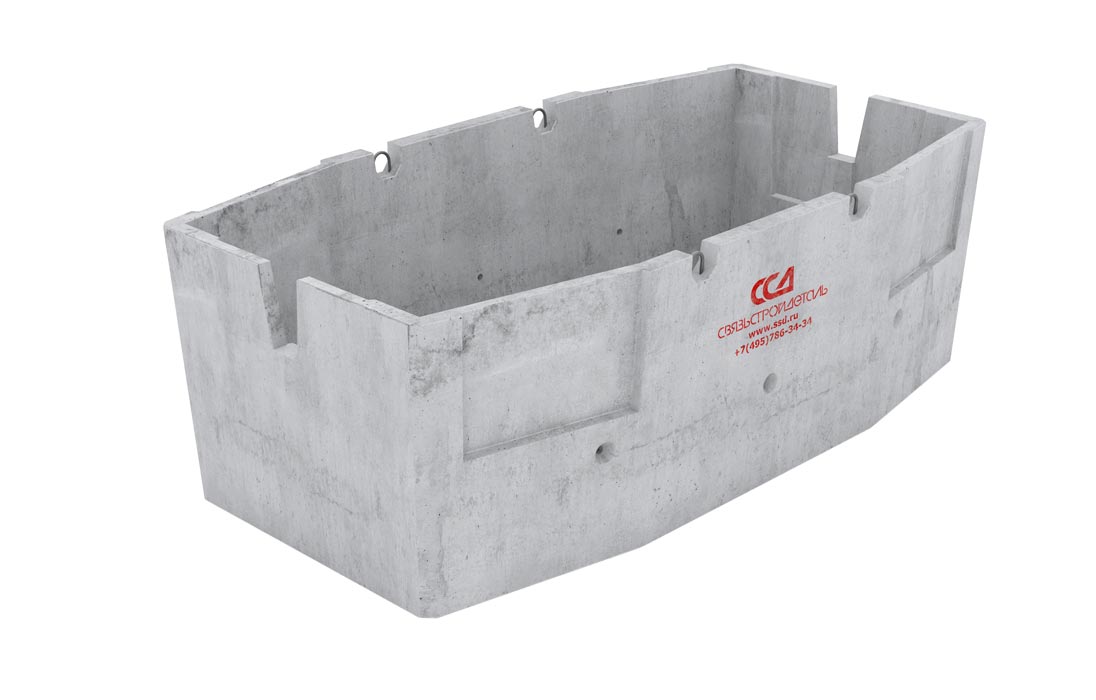

Колодец ККСр-5-10 ГЕК-ССД (В25) внешний вид 5

Описание (PDF)

Модель товара:   DWG RFA
Задать вопрос (4)

Предназначен для установки на газонах и тротуарах в качестве проходного, углового или разветвительного колодца (рекомендации по выбору колодцев для проектирования и строительства).

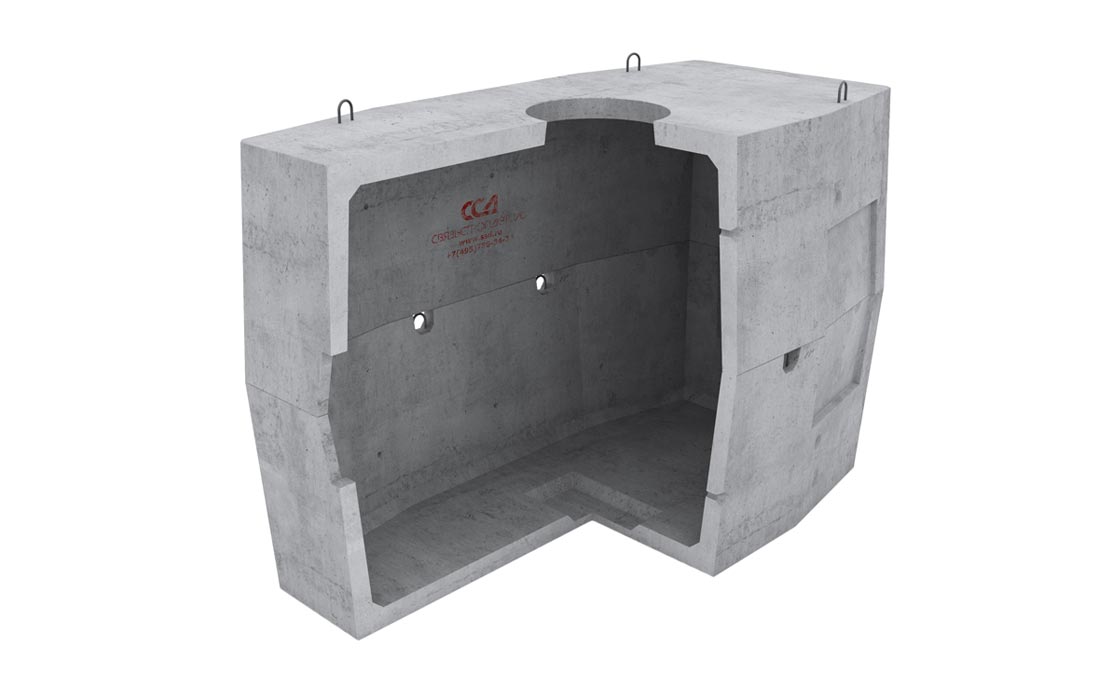

Колодец имеет в сечении восьмиугольную форму и состоит из двух элементов – верхней и нижней половин. На элементах колодца имеются петли для строповки при погрузке и разгрузке их с автомобиля, а также для опускания в котлован. Перекрытие верхнего элемента дополнительно армировано и содержит круглое отверстие диаметром 600 мм для формирования горловины с люком. В основании нижней половины колодца с внутренней стороны расположена прямоугольная ниша. При необходимости, ее стенку вырезают для создания дренажа. На внутренних поверхностях торцевых стенок элементов колодца имеются ниши. В центре ниш расположены технологические отверстия для ввода двух труб с внутренним диаметром 100 мм. Для ввода и вывода каналов на наружных поверхностях боковых стенок колодца расположены по две ниши, с каждой из сторон.

В варианте комплектации «ГЕК» вместе с колодцем отдельно поставляются внутренние металлоконструкции – вертикальные кронштейны, ерши с гайками и шайбами.

В качестве вводимых в колодец каналов могут использоваться как хризотилцементные (асбестоцементные) трубы, так и любые виды полиэтиленовых труб – гладкие или гофрированные.

Глубина установки колодца на тротуаре или газоне должна быть не менее 250 мм. Подъём крышки люка на необходимую высоту от поверхности перекрытия колодца выполняется с помощью железобетонных опорных колец типа КО-1; КО-1,5; КО-0,5; КО-ЧП и КО-Ч, а также сегментов.

Для идентификации завода-изготовителя колодца в течение всего срока эксплуатации на внутренней поверхности корпуса литьевым способом нанесен оттиск логотипа компании – ССД.

Дополнительная информация о конструкционных особенностях линейки колодцев производимых СВЯЗЬСТРОЙДЕТАЛЬ и нормах загрузки представлена в описании группы.

Подробная информация о назначении, характеристиках и полном цикле монтажа колодца представлена в «Рекомендации по сборке ККСр-5-10».

Отдельно о качестве производства ССД:

После совместных разработок АО «СВЯЗЬСТРОЙДЕТАЛЬ» и ООО «НИИЖБ» учитывая воздействие агрессивной среды, современные условия эксплуатации, железобетонные изделия производства АО «СВЯЗЬСТРОЙДЕТАЛЬ», выдерживают многократные циклы заморозки и оттаивания, сохраняя при этом на длительное время свои технические характеристики.

Колодец кабельной канализации связи изготавливается из тяжёлого бетона по ГОСТ 26633. Характеристики бетона: класс бетона-В25; морозостойкость-F200; водонепроницаемость-W8.

Класс бетона показывает фактическую прочность материала из которого изготовлено изделие, прочность бетона измеряется в кгс/см2. Чем выше класс бетона, тем лучше его технические характеристики: прочность бетона, морозостойкость, водонепроницаемость.

Морозостойкость – данный показатель отображает количество циклов замораживания и оттаивания бетона в конструкции без снижения технических характеристик материала.

Водонепроницаемость - способность материала не пропускать влагу под определенным давлением в течение определённого времени.


Является заменой устаревшим товарам №: 110102-00041

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 19.05.2024 74 609.58 руб.
Мелкий опт: 4 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 72 371.29 руб.
Крупный опт: 8 шт
Оптовая скидка: 10%
Цена оптовая, с НДС: 67 148.62 руб.
Цена розничная, Без НДС: на 19.05.2024 62 174.65 руб.
Мелкий опт: 4 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 60 309.41 руб.
Крупный опт: 8 шт
Оптовая скидка: 10%
Цена оптовая, без НДС: 55 957.19 руб.
Параметры товара
Характеристики
Класс бетона В25 (327 кгс/см²)
Морозостойкость F200 (200 циклов замораживания и оттаивания)
Водонепроницаемость W8 (0,8 Мпа)
Кол-во каналов Определяется проектом
Кол-во и размеры ниш в боковых стенках, мм 4/630х960
Площадь поверхности изделия, м² 25,1
Габаритные размеры, мм
- L 2990
- B 1600
- H 2000
Масса, кг 4540
Комплектация
Колодец ККСр-5-10 нижний элемент1 шт.
Колодец ККСр-5-10 верхний элемент1 шт.
Кронштейн ККП-1306 шт.
Ерш с резьбой, с гайкой и шайбой12 шт.
Логистические параметры
Объем, м3: 9,568000
Вес, кг.: 4480
Маркировка
ККСр колодец кабельной связи разветвительный
5 типоразмер
10 колодец легкого типа (нормативная нагрузка НК-10)
Г голый колодец
Е в составе комплекта ерши
К в составе комплекта кронштейны
