Номенклатурный номер: 130411-00409 Скопировано в буфер обмена

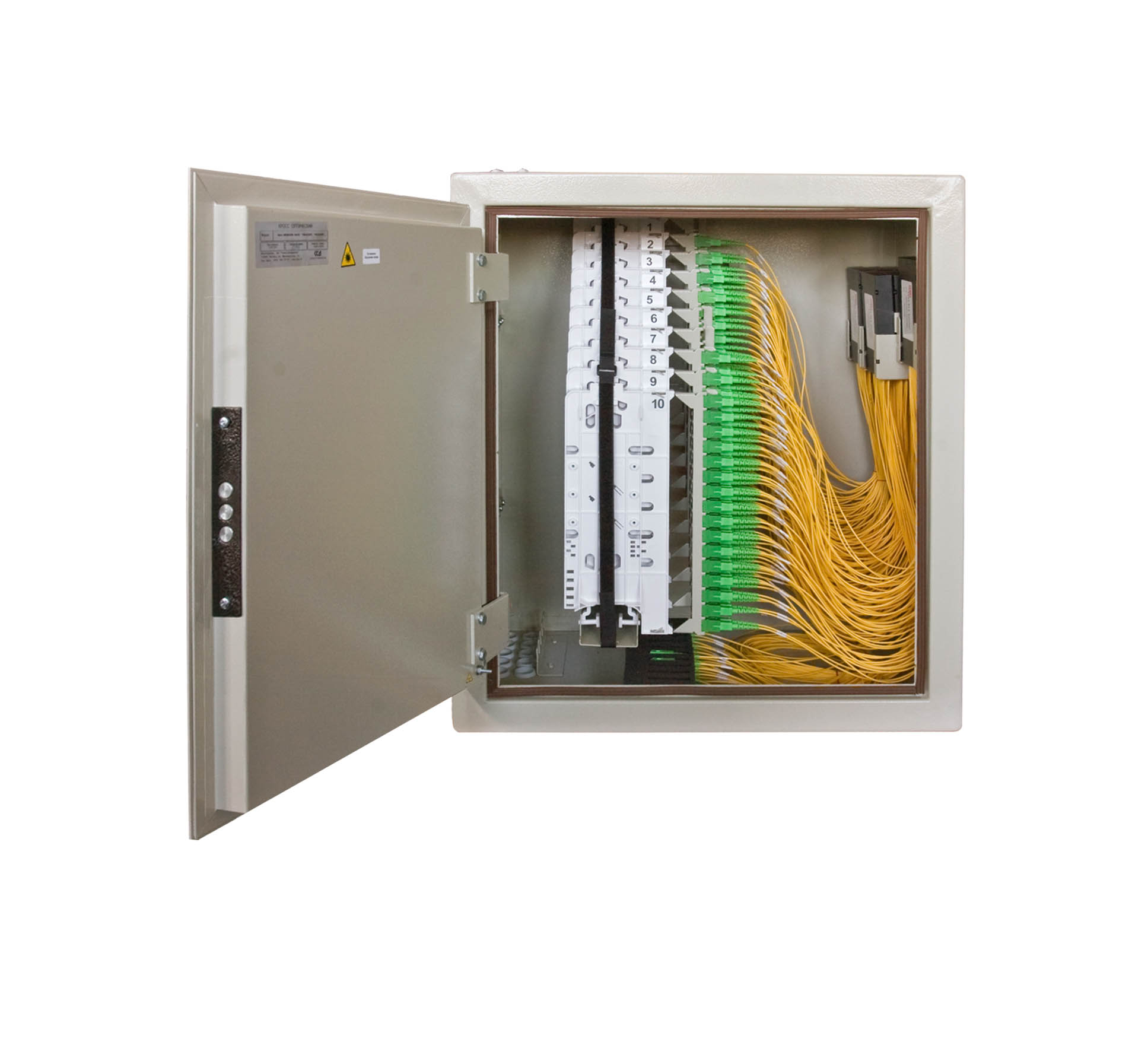

Кросс ШКОН-КПВ-320(10)-224SC/APC-224SC/APC- (ОРШ-192) ССД

Описание (PDF)

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.

Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.

Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.

В отверстиях устанавливаются пылезащитные заглушки.

В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.

В закрытом положении кроссовые модули защелкиваются один за другой.

При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.



Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 29.03.2024 76 611.71 руб.
Мелкий опт: 10 шт
Оптовая скидка: 12%
Цена оптовая, с НДС: 67 418.30 руб.
Цена розничная, Без НДС: на 29.03.2024 63 843.09 руб.
Мелкий опт: 10 шт
Оптовая скидка: 12%
Цена оптовая, без НДС: 56 181.92 руб.
Планируемое поступление на склад - 2 шт
Из них доступно к заказу - 0 шт
Параметры товара
Характеристики
Кол-во линейных оптических портов 32 SC/APC
Кол-во абонентских оптических портов 192 SC/APC
Тип корпуса Пылевлагозащищенный
Материал корпуса Сталь (толщина 2 мм)
Тип замка Сувальдный
Кол-во кроссовых блоков 1
Кол-во кроссовых модулей 7
Кол-во разветвителей 1х8/1х16/1х32 24/12/6
Габариты корпуса разветвителей, мм 100х80х10/ 120х80х18
Макс. кол-во вводимых ОК 20
Макс. диаметр ОК, мм 20
Защищенность IP54
Габариты, мм 590х520х302
Масса, кг 25
Комплектация
Корпус с дверью и замком 1 шт.
Шина заземления 1 шт.
Кронштейн кроссового блока 1 шт.
Заглушки кабельных вводов 20 шт.
Комплект монтажный 1 комп.
Модуль К-32SC-32SC/APC-32SC/APC 7 шт.
Логистические параметры
Объем, м3: 0,068675
Вес, кг.: 27
Маркировка
ШКОН шкаф кроссовый оптический настенный
КПВ «книжка», пылевлагозащищенный
320 макс. емкость 320 портов (SC)
10 макс. количество модулей
SC тип соединений
224SC/APC количество и тип адаптеров
224SC/APC количество и тип пигтейлов
(ОРШ-192) дополнительная информация - наименование в документации заказчика «Ростелеком»
