Номенклатурный номер: 110301-01863 Скопировано в буфер обмена

Описание (PDF)

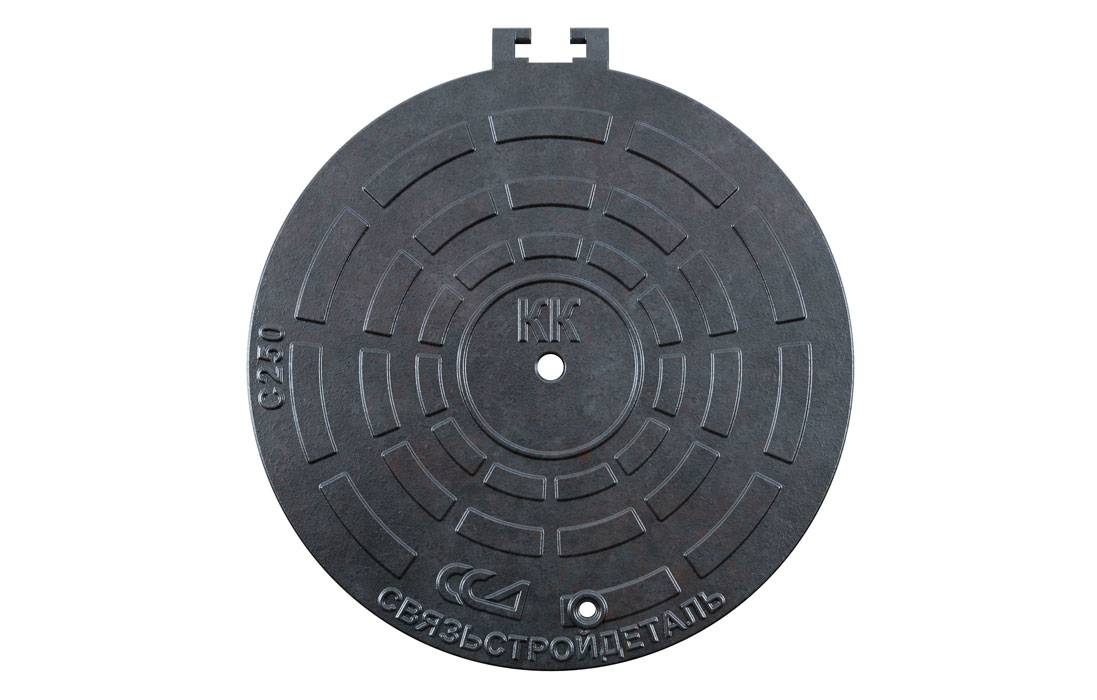

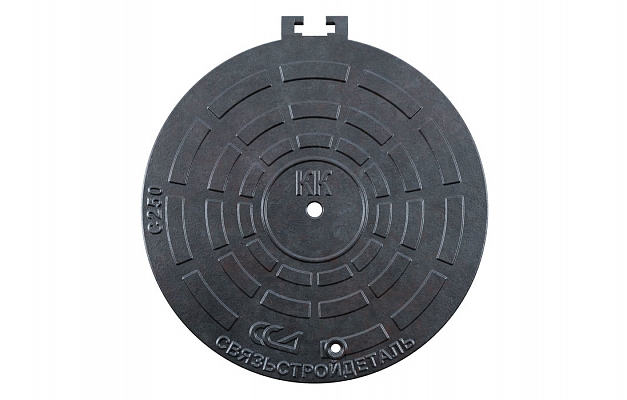

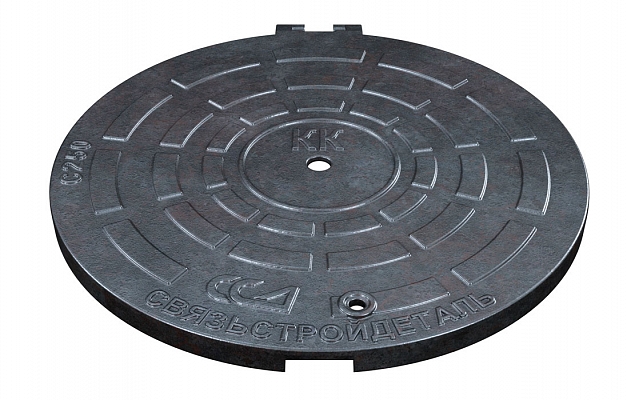

Предназначена для монтажа в круглый или квадратный корпус люка с возможностью размещения на проезжей части и установки на горловины канализационных колодцев инженерных сетей Кабельной Канализации (КК). Крышка оснащена запорным механизмом для предотвращения произвольного открытия и безболтовым шарнирным креплением.

Сравнительная таблица материалов из которых изготавливаются люки
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм²)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%

Плюсы люков из «ВЧШГ»:

  • не выделяются на фоне дорожного покрытия;
  • меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
  • возможность манипуляций одному человеку;
  • отсутствие вибрирования крышки при наезде автотранспорта;
  • битумное покрытие поверхности люка защищает конструкцию от коррозии;
  • низкая стоимость металла ВЧШГ в пунктах приема металла;
  • устойчивость к различным температурным режимам;
  • современный дизайн;
  • возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)», а также по таким показателям, как нагрузка, маркировка и область применения соответствуют ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

Товар под заказ

Если Вас интересует данный товар, обратитесь к ответственному менеджеру для уточнения информации о цене и сроках поставки.

Ведущий менеджер по развитию продукта
Лабзин Антон Александрович
Тел.: 317
Параметры товара
Характеристики
Материал ВЧ-50
Номинальная нагрузка, т/кН 25/250
Диаметр, мм 658
Толщина крышки, мм 80
Вентиляционное отверстие, мм 20
Угол открытия крышки, ° 112
Масса, кг 29
Комплектация
Крышка люка 1 шт.
Логистические параметры
Объем, м3: 0,037000
Вес, кг.: 33
Маркировка
ВЧШГ Высокопрочный чугун с шаровидным графитом
C250 Крышка для тяжёлого люка c номинальной нагрузкой 250 кН
КК Кабельная канализация
2 с запорным замковым устройством
7 с крышкой, шарнирно прикрепленной к корпусу
60 диаметр проёма в корпусе (в сантиметрах)
