Номенклатурный номер: 110301-01160 Скопировано в буфер обмена

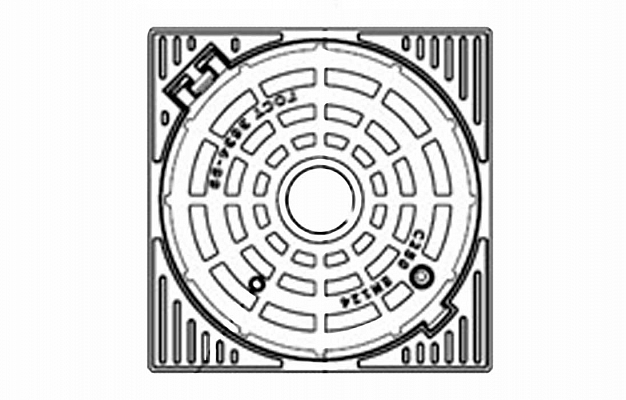

Корпус люка квадратного ВЧШГ тип Т "С-250" 2.7.8-60

Описание (PDF)

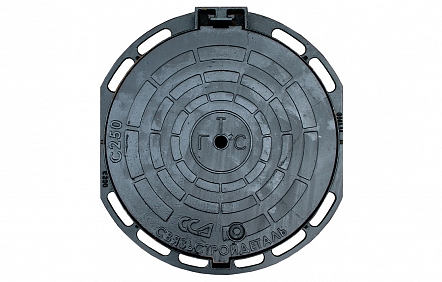

Предназначен для установки на горловины канализационных колодцев инженерных сетей, расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Корпус люка совместим с крышками люков ВЧШГ ГТС, КК производства АО «СВЯЗЬСТРОЙДЕТАЛЬ».

Корпус люка изготавливается в соответствии с ГОСТ 3634 «ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ» по нормативным нагрузкам и конструктиву, также соответствует ГОСТ 8591-76 «ЛЮКИ ДЛЯ КАБЕЛЬНЫХ КОЛОДЦЕВ ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ» по требованию возможности установки нижней (второй) крышки.

Корпус люка в своей конструкции имеет опорную зону, на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

Корпус люка квадратный тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ». Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм²)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• удобства монтажа на тротуаре под плитку;
• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• возможность манипуляций одному человеку;
• отсутствие вибрирования крышки при наезде автотранспорта;
• битумное покрытие поверхности люка защищает конструкцию от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)».


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 01.04.2023 по запросу
Мелкий опт 10 шт
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Крупный опт 20 шт
Оптовая скидка 0%
Цена оптовая, с НДС по запросу
Цена розничная, Без НДС на 01.04.2023 по запросу
Мелкий опт 10 шт
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Крупный опт 20 шт
Оптовая скидка 0%
Цена оптовая, без НДС по запросу
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Срок поставки
5-7 недель *
Параметры товара
Характеристики
Материал ВЧ-50
Номинальная нагрузка, т/кН 25/250
Длина, мм 720
Ширина, мм 720
Диаметр лаза, мм 600
Высота, мм 80
Масса, кг 27
Комплектация
Корпус 1 шт.
Логистические параметры
Объем, м3: 0,090820
Вес, кг.: 121
Маркировка
ВЧШГ высокопрочный чугун с шаровидным графитом
