Номенклатурный номер: 110301-01690 Скопировано в буфер обмена

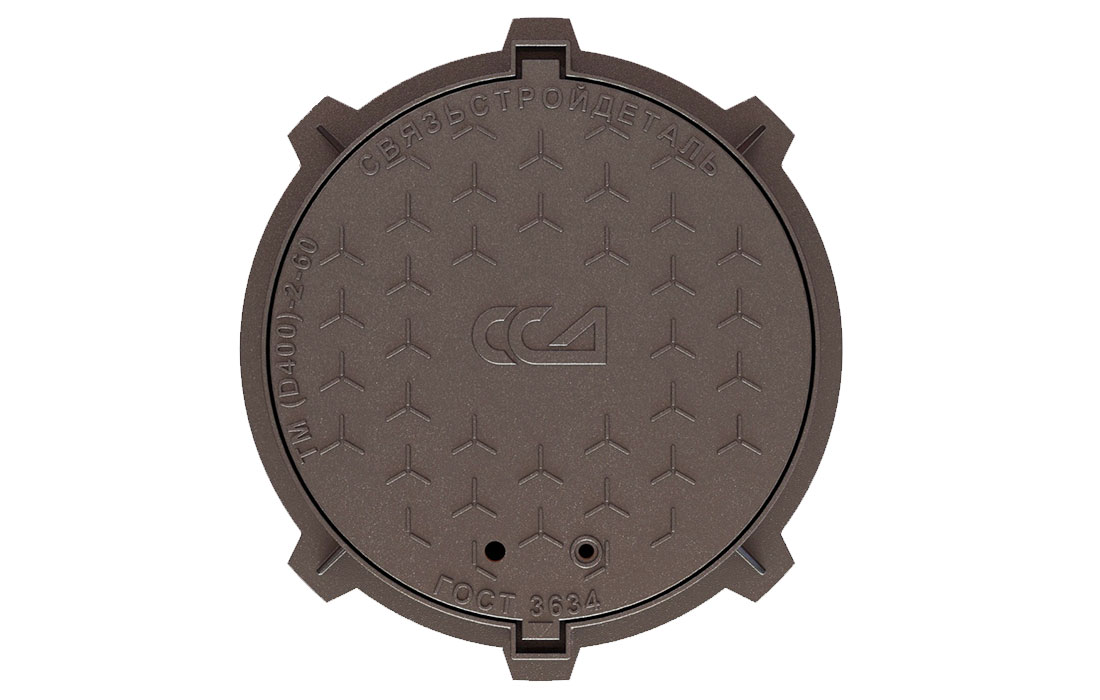

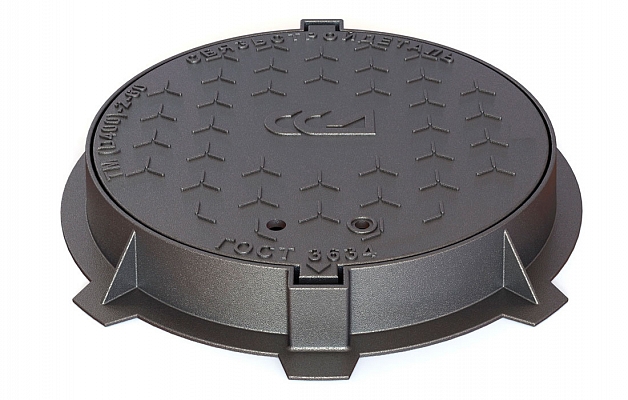

Люк чугунный с замком ВЧШГ тип ТМ "Д400" КК 2-60 (ОУЭ-600) внешний вид 1
Люк чугунный с замком ВЧШГ тип ТМ "Д400" КК 2-60 (ОУЭ-600) внешний вид 2
Люк чугунный с замком ВЧШГ тип ТМ "Д400" КК 2-60 (ОУЭ-600) внешний вид 3

Описание (PDF)

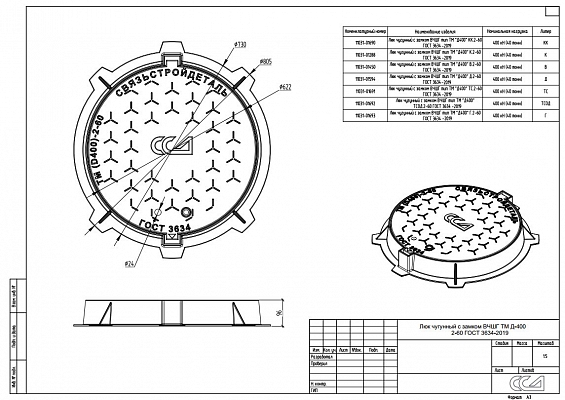

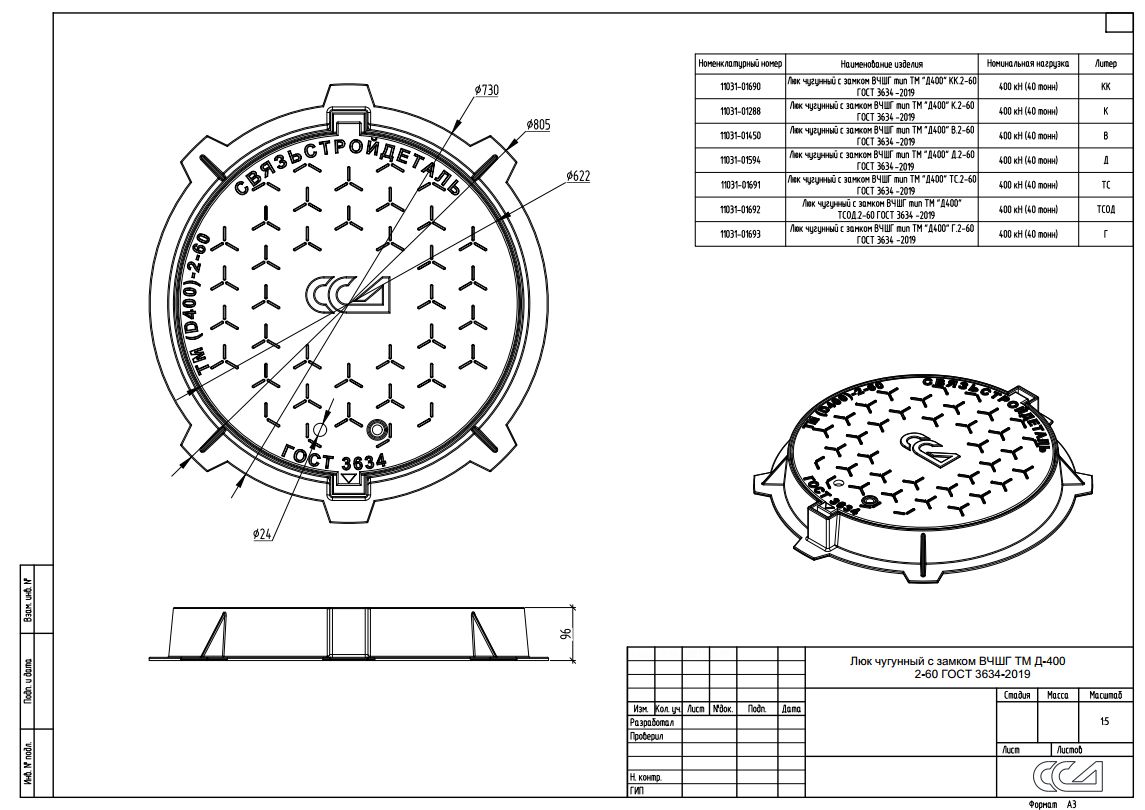

Модель товара:   DWG RFA
Задать вопрос

Предназначен для установки на горловины колодцев (смотровых устройств) инженерных сетей, расположенных в зонах магистральных дорог и АЗС. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ. Выдерживают нормативную нагрузку 40 тонн сил (400 кН).

Люк тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и фланцевой крышки c 2 ушками. Крышка оснащена замком флажкового типа, который предотвращает произвольное открытие крышки люка при наезде автотранспорта. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (ключ в комплект поставки не входит, приобретается отдельно). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки люка, твёрдость эластичной прокладки не ниже 40 ед. по Шору. В крышке имеется вентиляционное отверстие диаметром 20 мм.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Форма люка – круглая.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.

Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50 кгс/мм²) 200 МПа (20 кгс/мм²)
Предел текучести 320 Мпа (32 кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:

• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость металла ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики, при этом обладает меньшей массой по сравнению с серым чугуном. Также данный материал «тянется» в отличие от люков, изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом, что дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки, изготовленные из высокопрочного чугуна, продолжают функционировать с потерей технических характеристик.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)». Дополнительная информация о люках и их маркировке приведена в описании группы.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 19.07.2024 18 394.97 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 17 843.12 руб.
Цена розничная, Без НДС: на 19.07.2024 15 329.14 руб.
Оптовое кол-во: 10 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 14 869.27 руб.
Планируемое поступление на склад - 50 шт
Из них доступно к заказу - 50 шт
Параметры товара
Характеристики
Диаметр корпуса, мм 805/730
Высота, мм 100
Диаметр лаза, мм 600
Диаметр крышки люка, мм 622
Масса, кг 54
Комплектация
Корпус люка 1 шт.
Крышка люка 1 шт.
Логистические параметры
Объем, м3: 0,092613
Вес, кг.: 120
