Номенклатурный номер: 110301-01743 Скопировано в буфер обмена

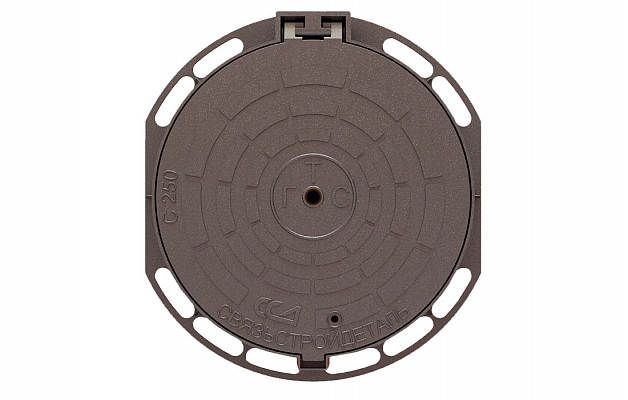

Люк т/т ГТС (ВЧШГ) 2.7-60 с 2-мя пружинами, РТИ-EPDM, со второй опорной зоной внешний вид 1

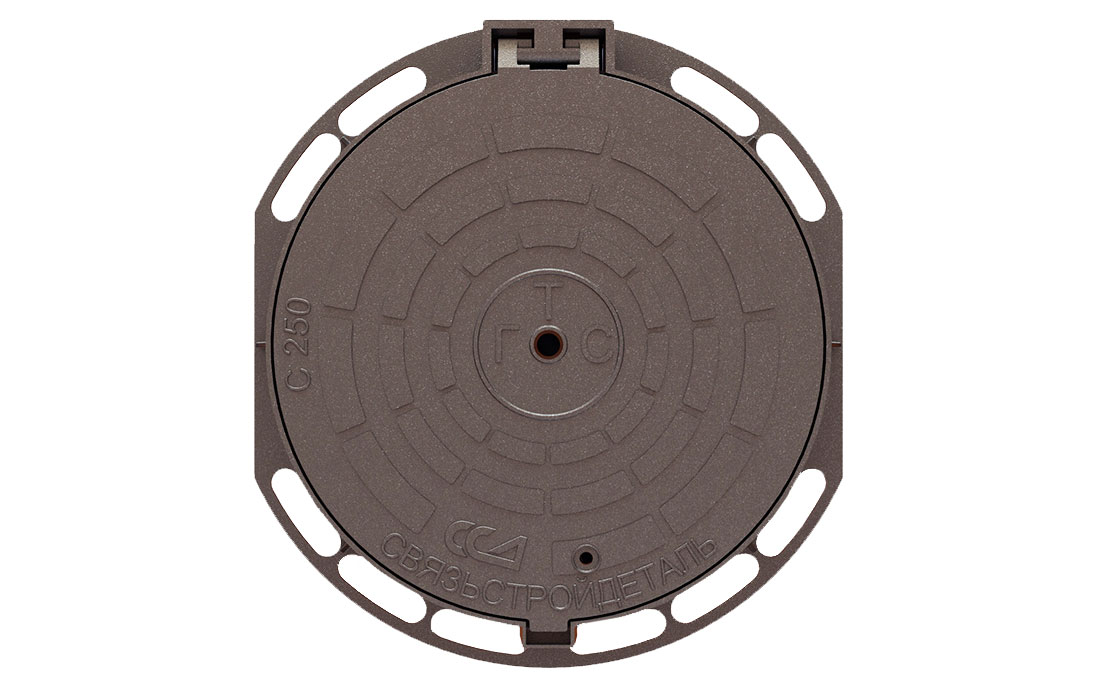

Люк т/т ГТС (ВЧШГ) 2.7-60 с 2-мя пружинами, РТИ-EPDM, со второй опорной зоной внешний вид 2

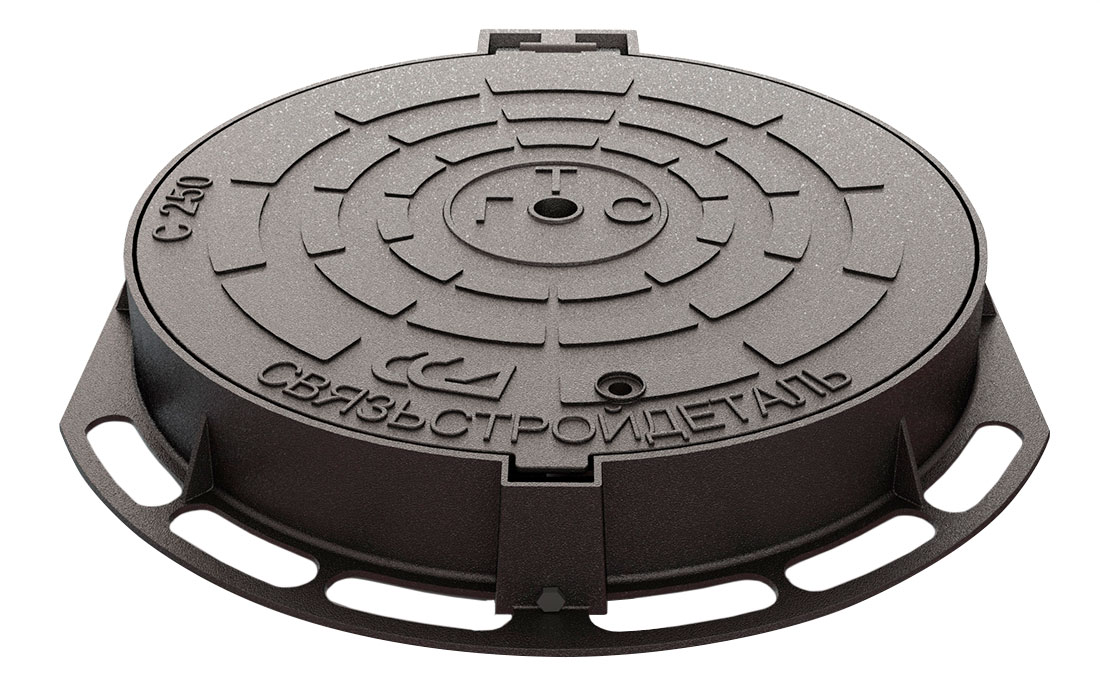

Люк т/т ГТС (ВЧШГ) 2.7-60 с 2-мя пружинами, РТИ-EPDM, со второй опорной зоной внешний вид 3

Описание (PDF)

Патент на полезную модель №2358064

Предназначен для установки на горловины канализационных колодцев инженерных сетей Городских Телефонных Сетей (ГТС), расположенных в зонах тротуаров и дорог с интенсивным движением. Обеспечивает доступ в колодцы для проведения монтажных, инспекционных и ремонтных работ.

Люк изготавливается в соответствии с ГОСТ 3634 «ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ» по нормативным нагрузкам и конструктиву, также соответствует ГОСТ 8591-76 «ЛЮКИ ДЛЯ КАБЕЛЬНЫХ КОЛОДЦЕВ ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ» по требованию возможности установки нижней (второй) крышки и наличию газоанализаторного отверстия не менее 20 мм.

Люк в своей конструкции имеет опорную зону на которую возможно смонтировать нижнюю стальную крышку, либо антивандальное запорное устройство типа «УЗНК», «УАЗ» производства «СВЯЗЬСТРОЙДЕТАЛЬ».

Люк круглый тяжелого типа из высокопрочного чугуна с шаровидным видом графита «ВЧШГ» состоит из корпуса и крышки с шарнирным механизмом. Крышка люка без ушек соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°. Крышка оснащена запорным механизмом для защиты от краж и постороннего проникновения в колодец. Запорный механизм приводится в движение с помощью торцевого ключа с накидной головкой размером 17 мм (в комплекте поставки не входит). Корпус люка оснащен Т-образной вибрационной прокладкой для более плотного прилегания крышки. Крышка имеет вентиляционное отверстие диаметром не менее 20 мм.

Особенности люков из «ВЧШГ»:

Сравнительная таблица материалов из которых изготавливаются люки.
Показатели Высокопрочный чугун (ВЧ-50) Серый чугун (СЧ-20)
Сопротивление растяжению 500 Мпа (50кгс/мм²) 200 МПа (20кгс/мм²)
Предел текучести 320 Мпа (32кгс/мм²) Не регламентируется
Относительное удлинение Не менее 7% Менее 0,5%


Плюсы люков из «ВЧШГ»:
• Не выделяются на фоне дорожного покрытия;
• Меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• Возможность манипуляций одному человеку;
• Отсутствие вибрирования крышки при наезде автотранспорта;
• Битумное покрытие поверхности люка защищает конструкцию от коррозии;
• Низкая стоимость метала ВЧШГ в пунктах приема металла;
• Устойчивость к различным температурным режимам;
• Современный дизайн;
• Возможность нанесения логотипа на крышку люка.

Ключевое преимущество люков изготавливаемых из высокопрочного чугуна состоит в том, что данный материал имеет повышенные прочностные характеристики при этом обладает меньшей массой по сравнению с серым чугуном, также данный материал «тянется» в отличии люков изготовленных из серого чугуна. Серый чугун при получении повышенной критической нагрузки трескается, скалывается таким образом дальнейшее использование данного люка не возможно и требуется срочная замена данного люка. При получении критической нагрузки люки изготовленные из высокопрочного чугуна продолжают функционировать с потерей технических характеристик.

Производитель оставляет за собой право на внесение изменений в конструкцию, технические характеристики, внешний вид и комплектацию изделий, не ухудшающие их функциональных и потребительских качеств, без предварительного уведомления потребителя.

Люки отливаются из чугуна марки «ВЧ-50» согласно EN - GJS-500-7 и изготавливаются согласно ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев (европейский стандарт EN 124-1994)», а также по таким показателям, как нагрузка, маркировка и область применения соответствуют ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации». Дополнительная информация о люках и их маркировке приведена в описании группы.


Устаревший номенклатурный №: 110301-01046, 110301-01047, 110301-01396, 110301-01054, 110301-01127, 110301-01712, 110301-01713, 110301-01714

Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС на 28.07.2021 17 400.00 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, с НДС 16 878.00 руб.
Крупный опт 20 шт
Оптовая скидка 5%
Цена оптовая, с НДС 16 530.00 руб.
Дистрибьюторская скидка нет
Цена розничная, без НДС на 28.07.2021 14 500.00 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, без НДС 14 065.00 руб.
Крупный опт 20 шт
Оптовая скидка 5%
Цена оптовая, без НДС 13 775.00 руб.
Дистрибьюторская скидка нет
Наличие
Центральный склад (МО, Домодедово) 0 шт
Склад ЖБИ (Москва) 194 шт
Региональный склад (Новосибирск) 0 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (70 шт)
Планируемое поступление на склад (730 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Марка чугуна ВЧ 50
Номинальная нагрузка, т/кН 25/250
Диаметр корпуса, мм 815
Диаметр крышки, мм 660
Диаметр лаза, мм 600
Высота, мм 100
Масса, кг 60
Комплектация
Крышка 1 шт.
Корпус 1 шт.
Полка для нижней крышки 1 шт.
Шарнир 1 шт.
Фиксирующая пружина 2 шт.
Замок крышки люка 1 шт.
Эластическая прокладка 1 шт.
Логистические параметры
Объем, м3: 0,066420
Вес, кг.: 60
Маркировка
ВЧШГ высокопрочный чугун с шаровидным графитом
ГТС городская телефонная сеть
