Номенклатурный номер: 130408-00022 Скопировано в буфер обмена

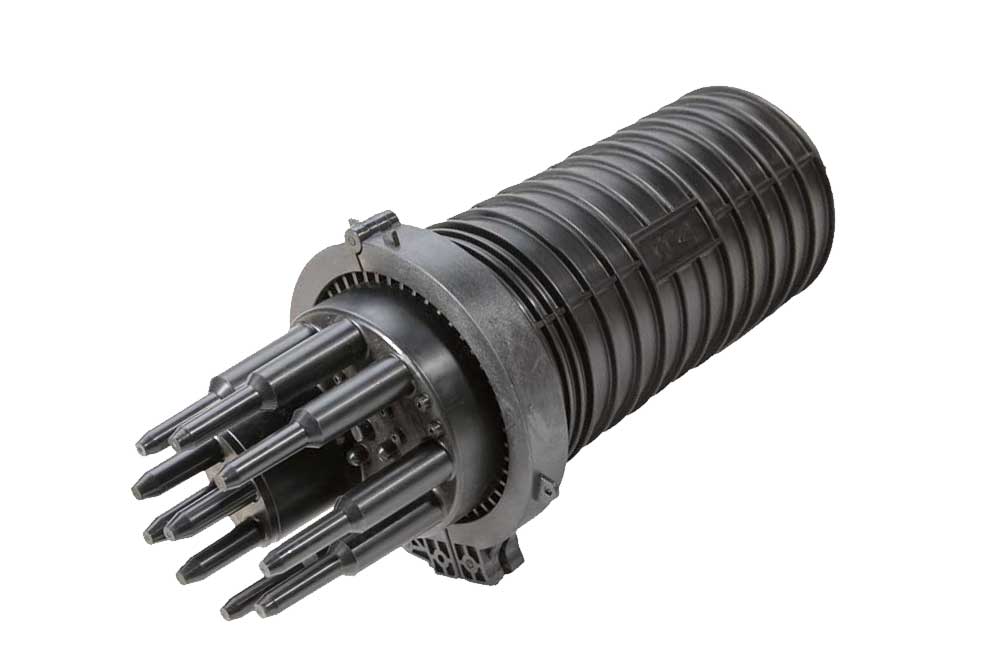

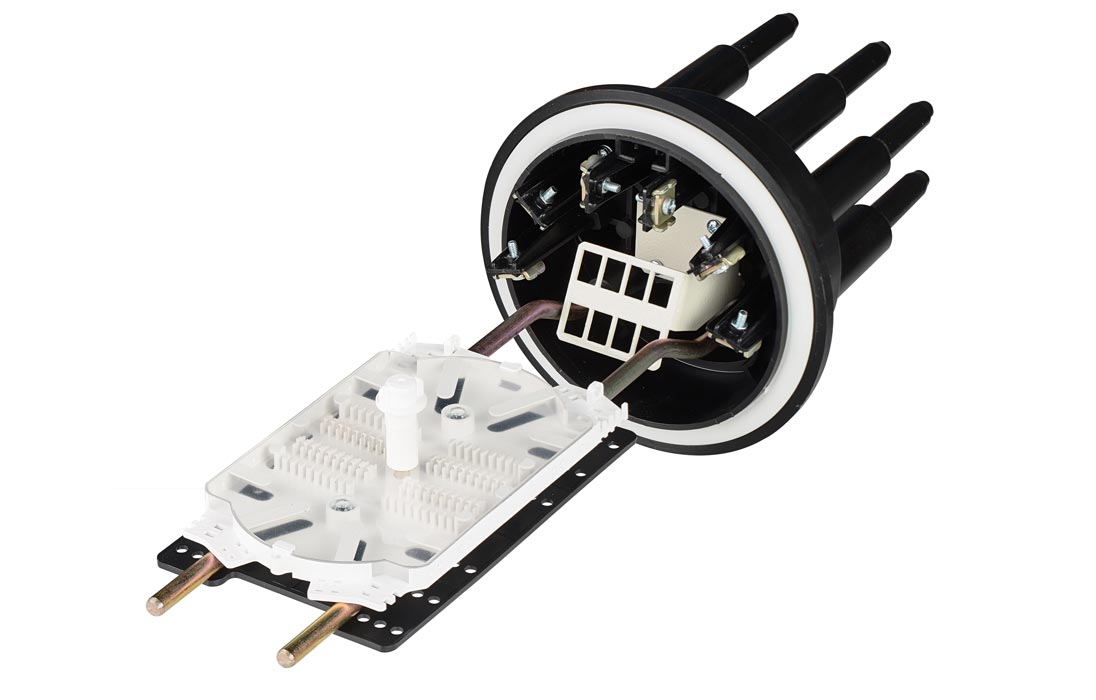

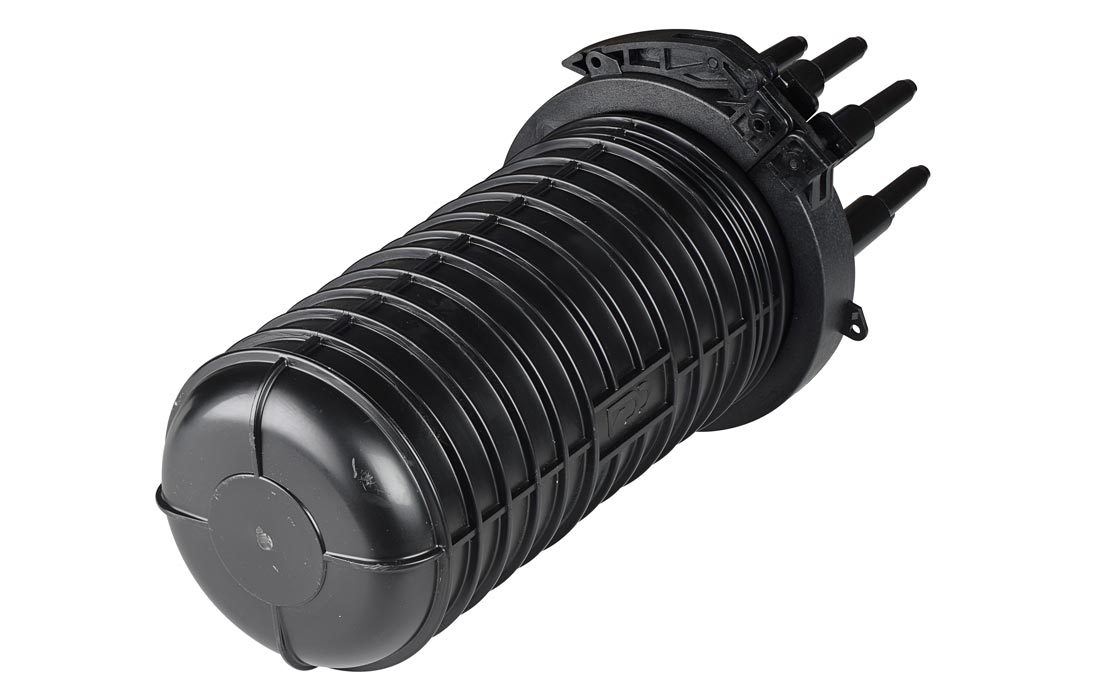

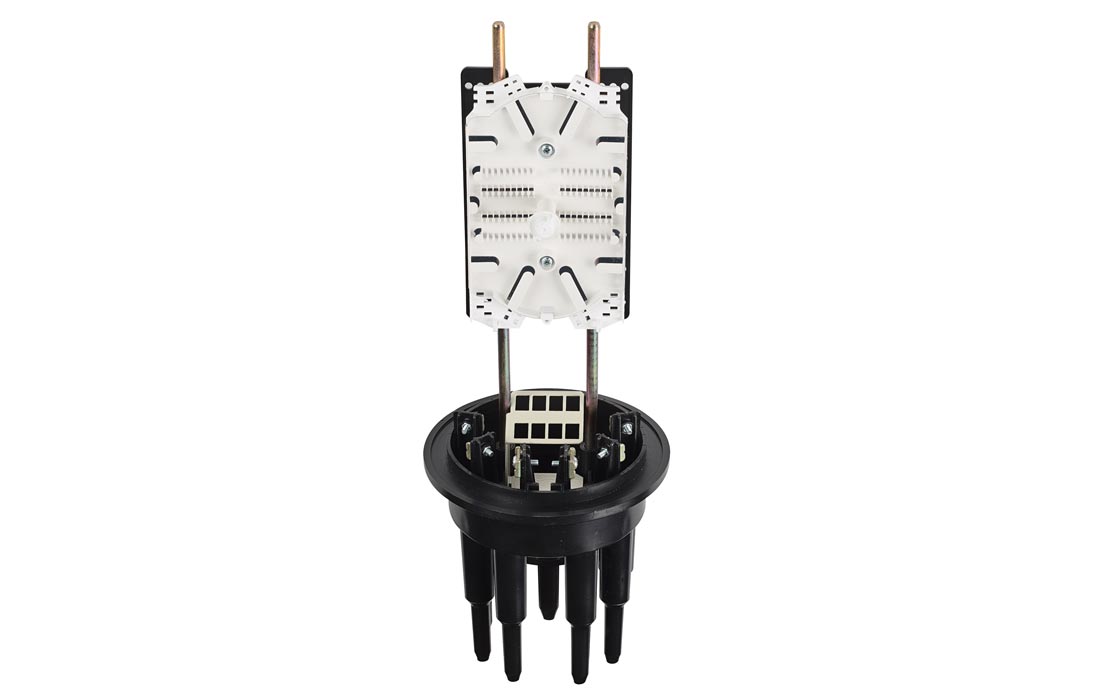

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 1

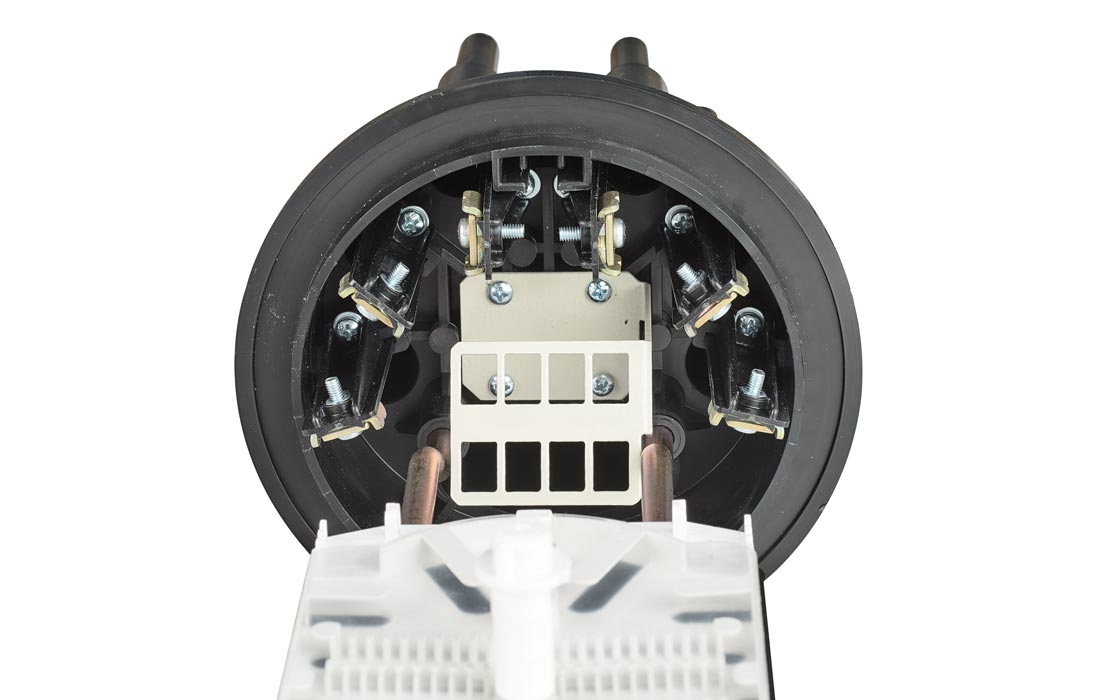

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 2

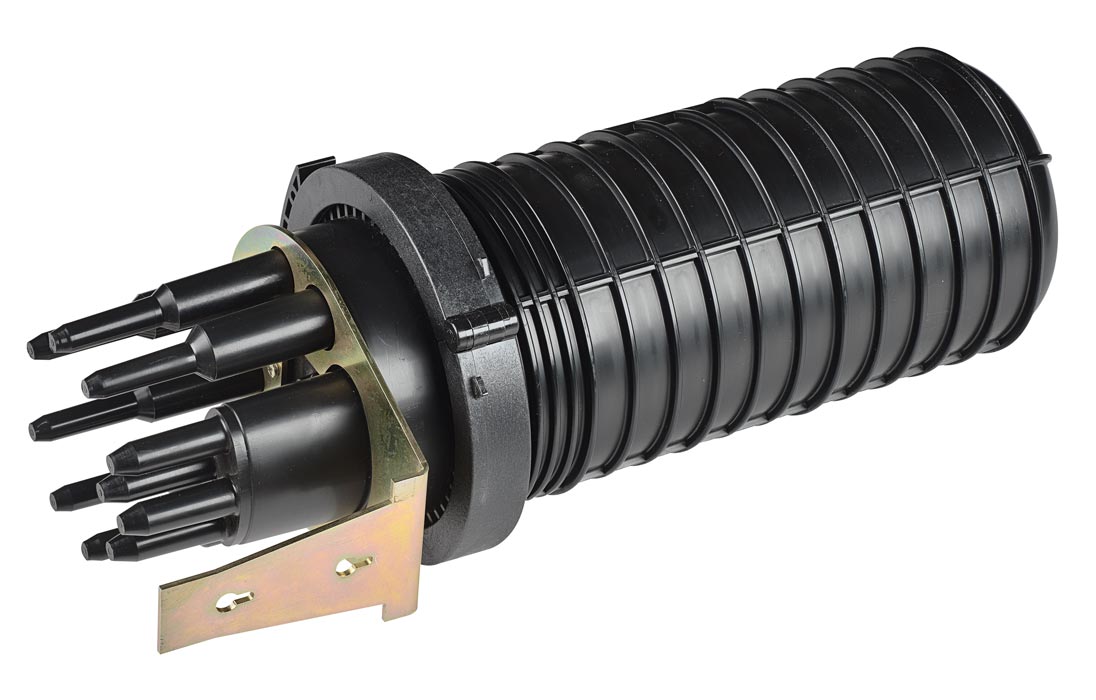

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 3

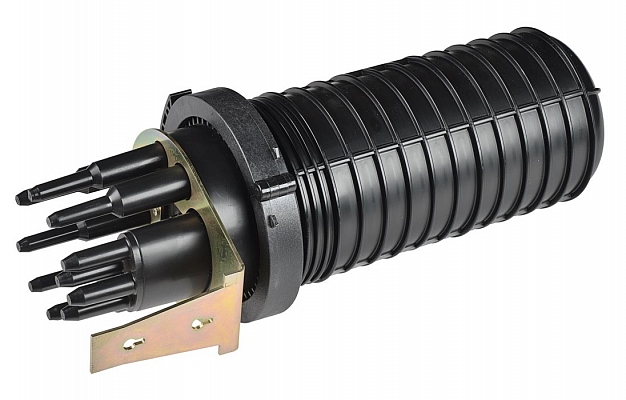

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 4

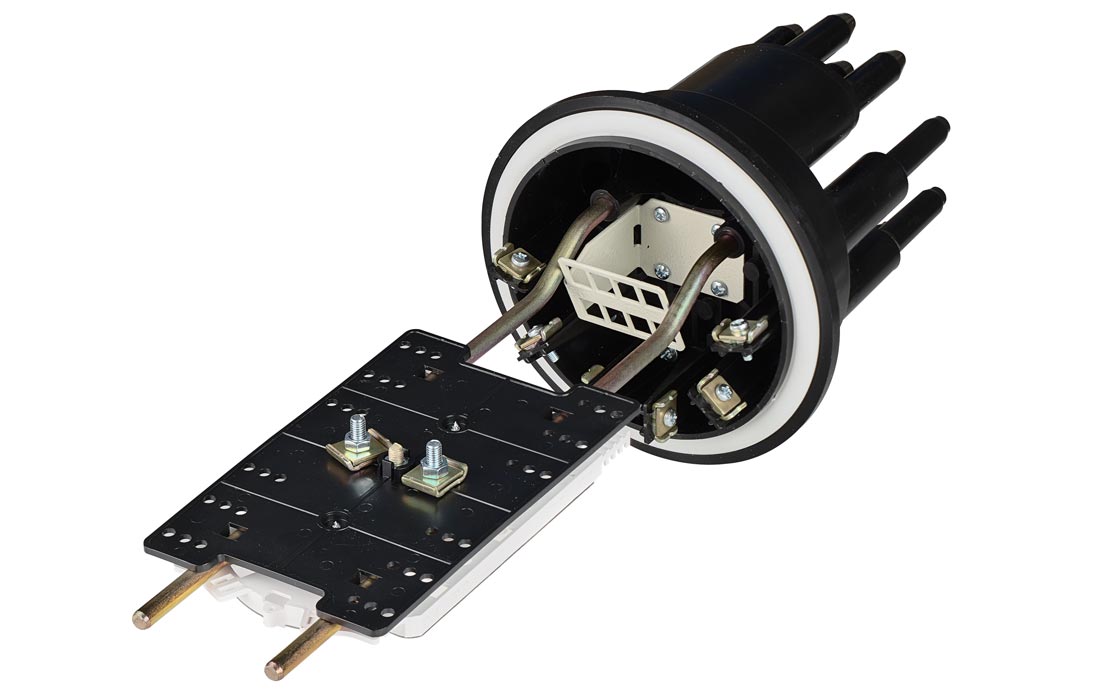

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 5

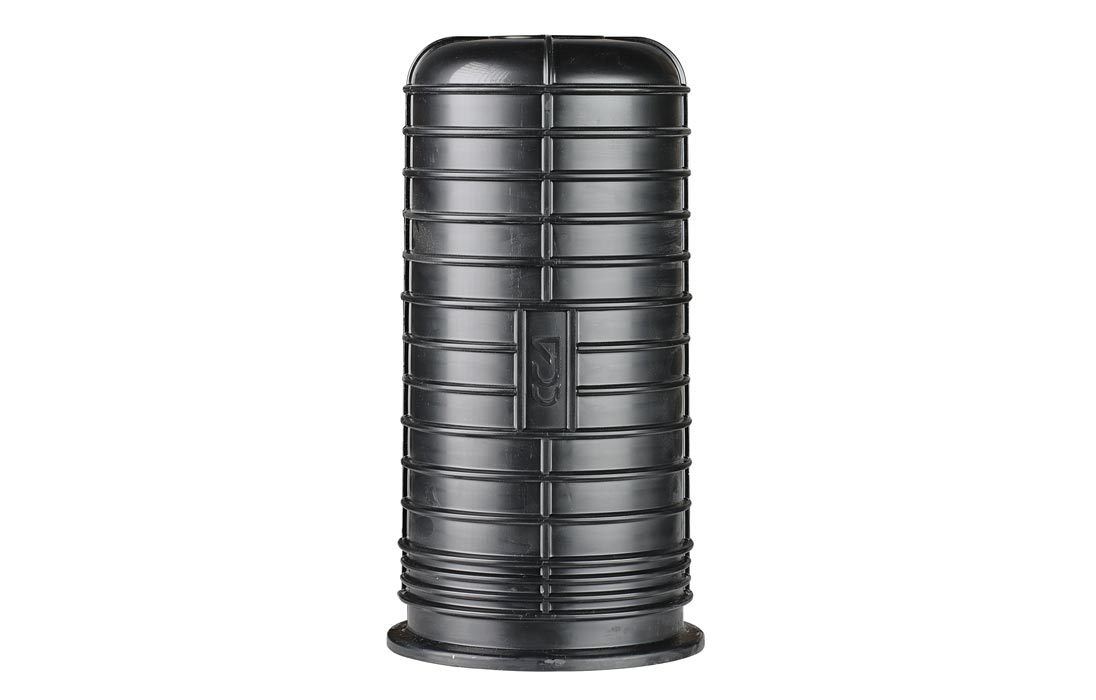

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 6

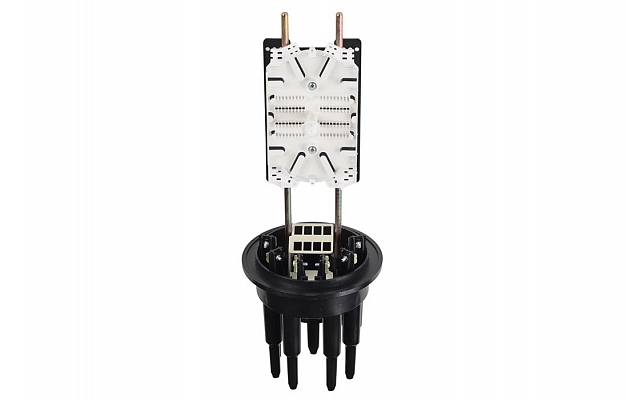

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 7

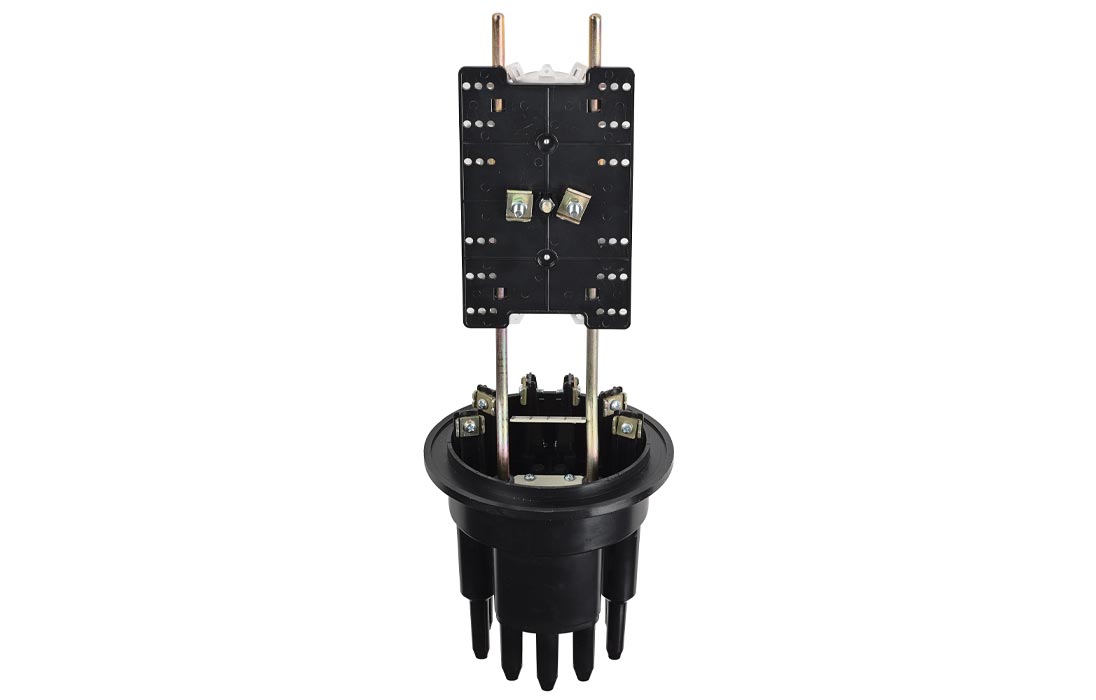

Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 8
Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 9
Муфта-кросс МКО-Г3/A-8SC ССД внешний вид 10

Описание

Тупиковая муфта МКО-Г3/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

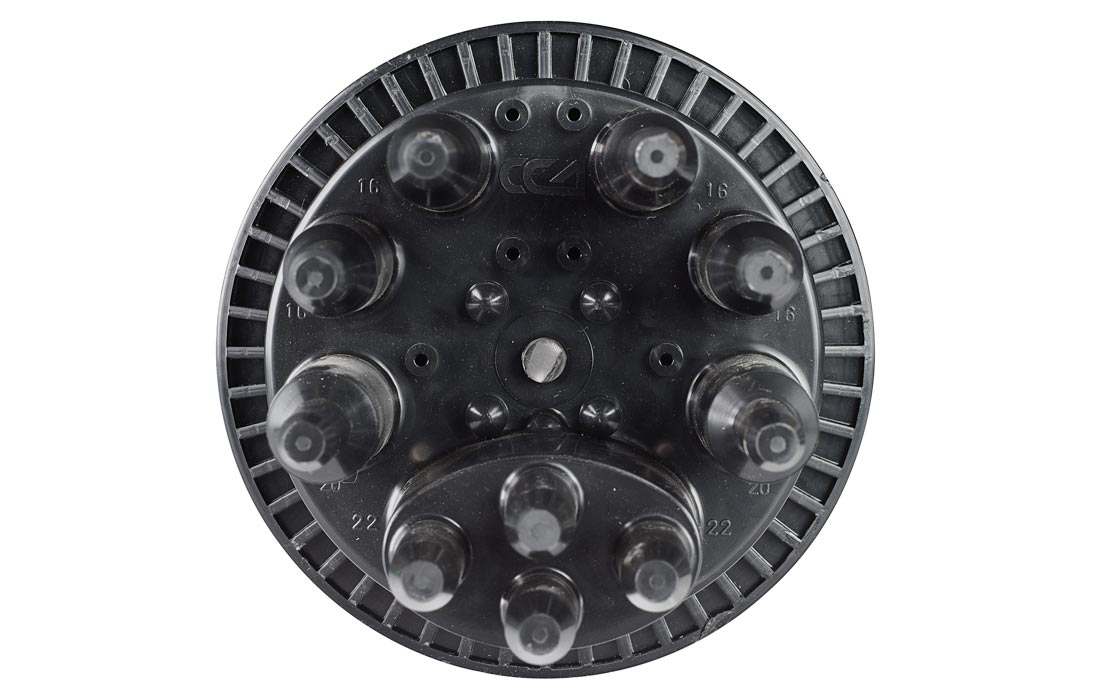

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 16 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.


Перейти к сопутствующим товарам

Маркировка
В корзину
шт
Прайс-лист
Цена розничная, с НДС на 23.04.2021 4 698.04 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, с НДС 4 557.09 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, с НДС 4 369.18 руб.
Дистрибьюторская скидка да
Цена розничная, без НДС на 23.04.2021 3 915.03 руб.
Мелкий опт 10 шт
Оптовая скидка 3%
Цена оптовая, без НДС 3 797.58 руб.
Крупный опт 30 шт
Оптовая скидка 7%
Цена оптовая, без НДС 3 640.98 руб.
Дистрибьюторская скидка да
Наличие
Центральный склад (МО, Домодедово) 313 шт
Склад ЖБИ (Москва) 0 шт
Региональный склад (Новосибирск) 24 шт
Региональный склад (Екатеринбург) 0 шт
Наличие у дистрибьюторов (74 шт)
Срок поставки
В наличии
Параметры товара
Характеристики
Макс. кол-во разъемных соединений 8
Тип адаптеров SC
Макс. кол-во сварных соединений 144
Тип кассет КТ-3645
Макс. кол-во кассет 4
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
- круглый ступенчатый, до 16 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС -60…+70
Габаритные размеры:
- длина, мм 488
- диаметр, мм 215
Масса, кг 2,3
Комплектация
Корпус (оголовник, кожух, хомут, кронштейн) 1 шт.
Кассета КТ-3645 с крышкой1 шт.
Гильзы КДЗС 452540 шт.
Пинцет для укладки КДЗС1 шт.
Панель 8 SC1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК2 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,024660
Вес, кг.: 2,39
Маркировка
МКО муфта-кросс оптическая
Г3 корпус муфты типа Г3
А назначение муфты (сварка ОВ и установка адаптеров)
8SC кол-во и тпи отверстий под адаптеры
