Номенклатурный номер: 130101-00088 Скопировано в буфер обмена

Описание (PDF)

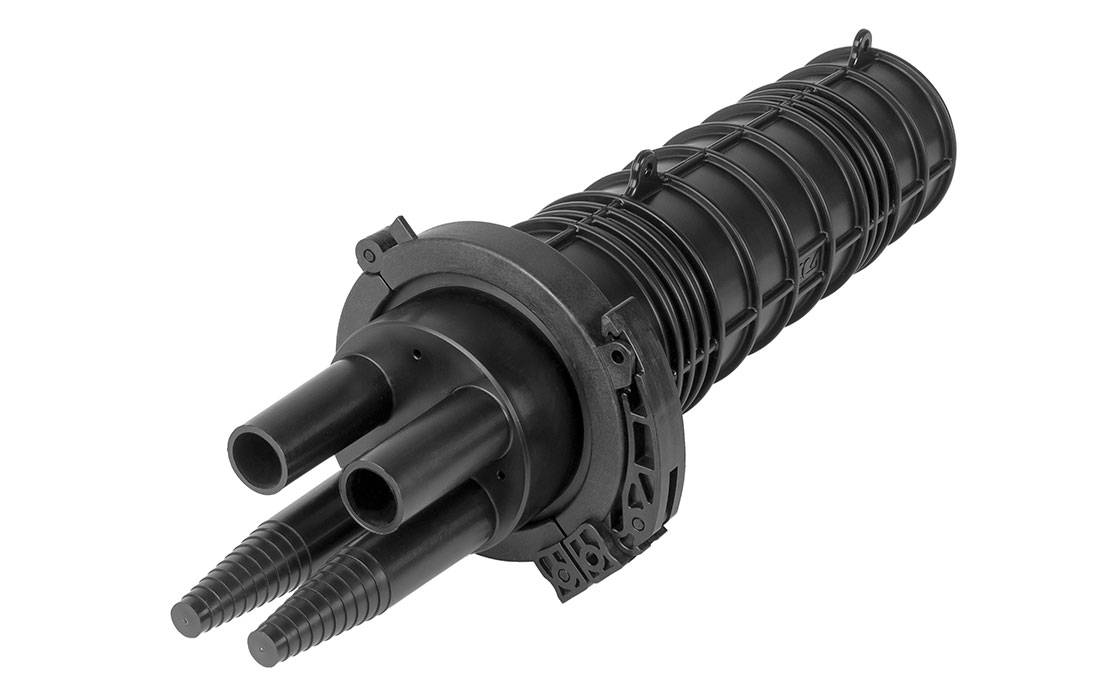

Предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

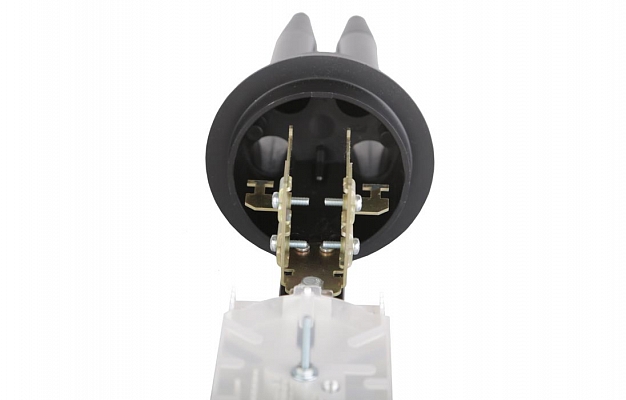

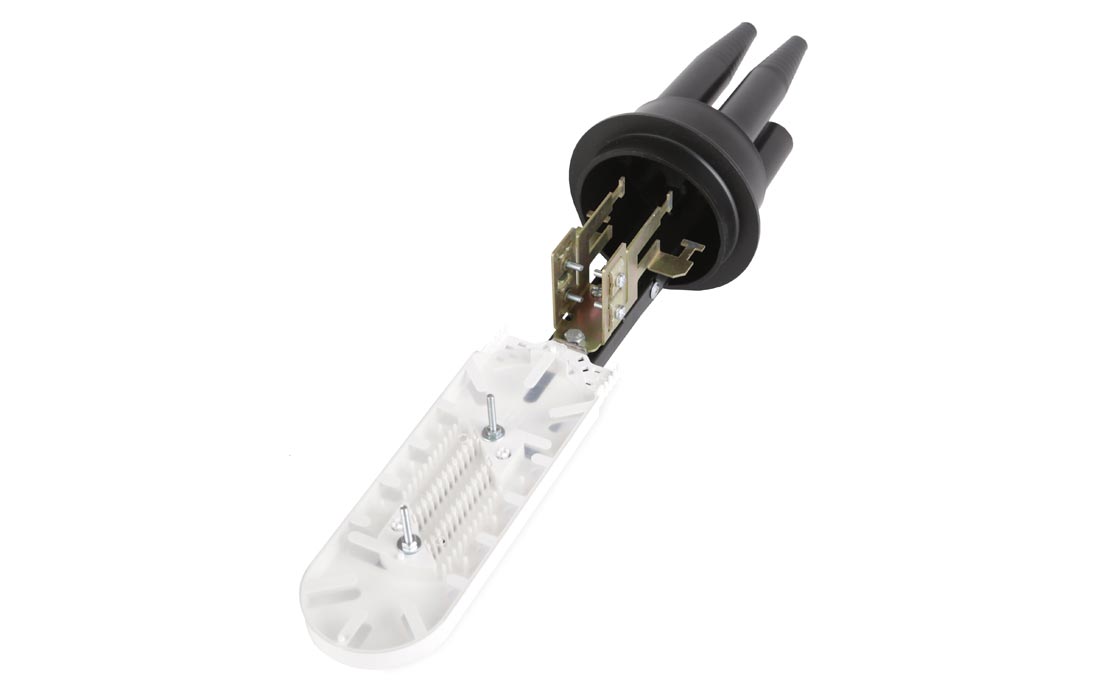

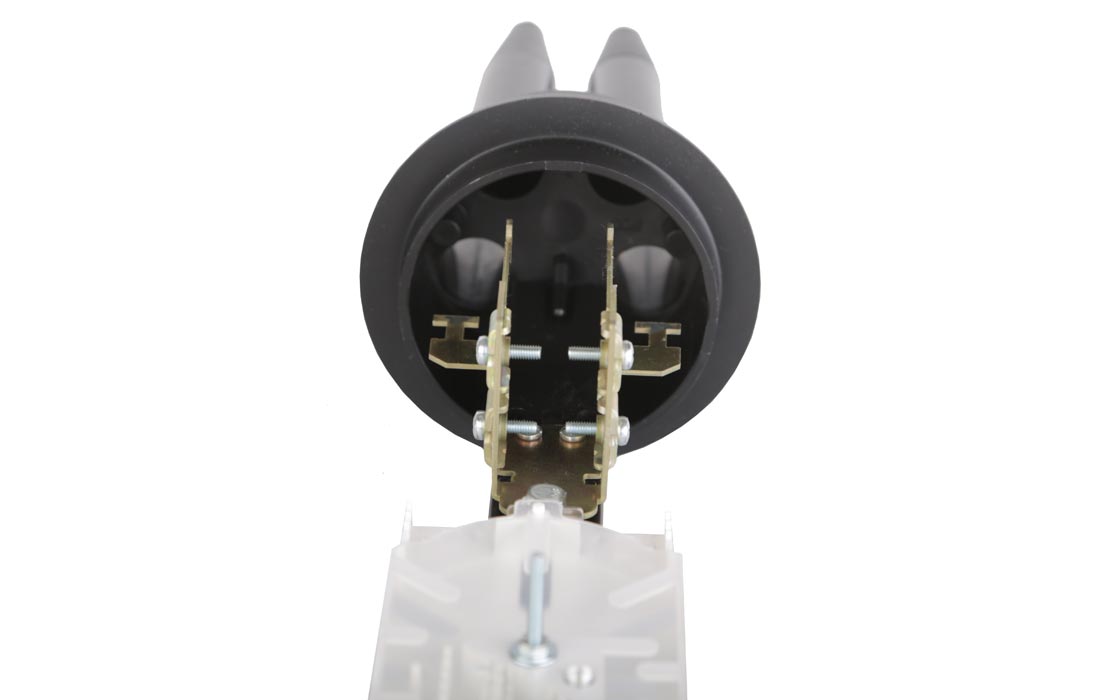

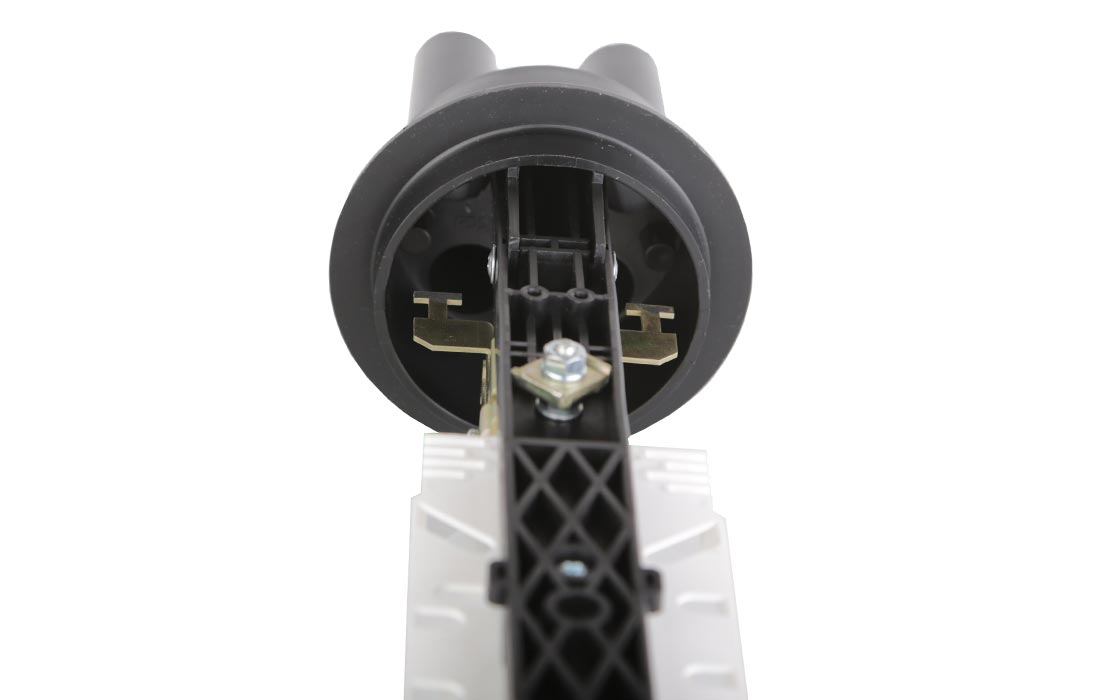

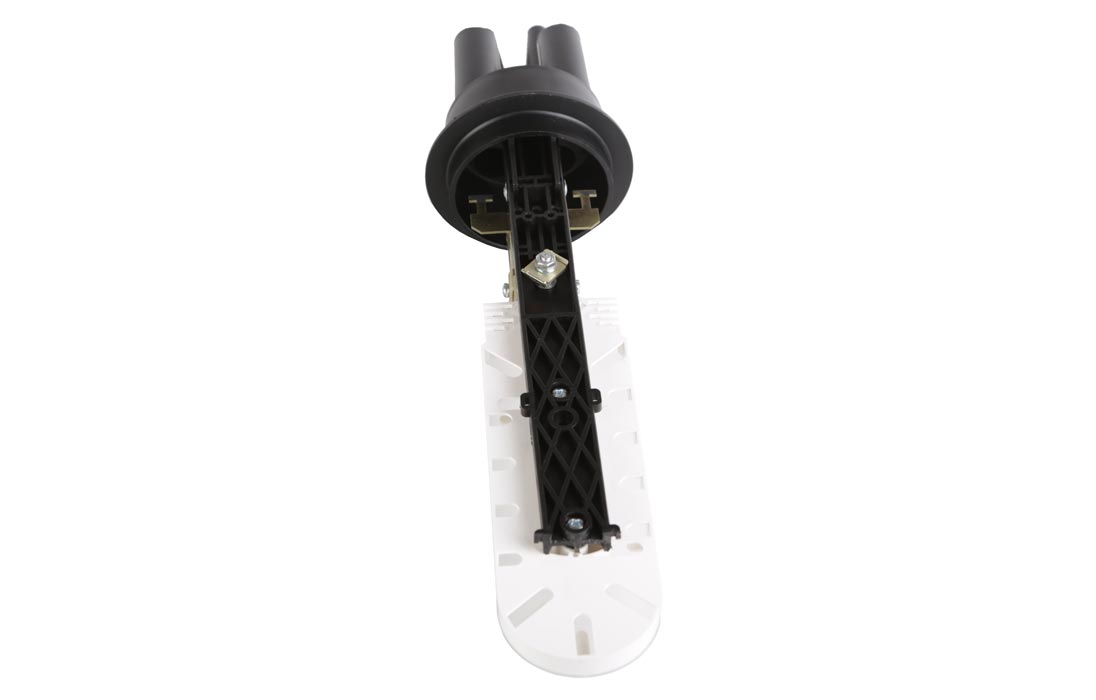

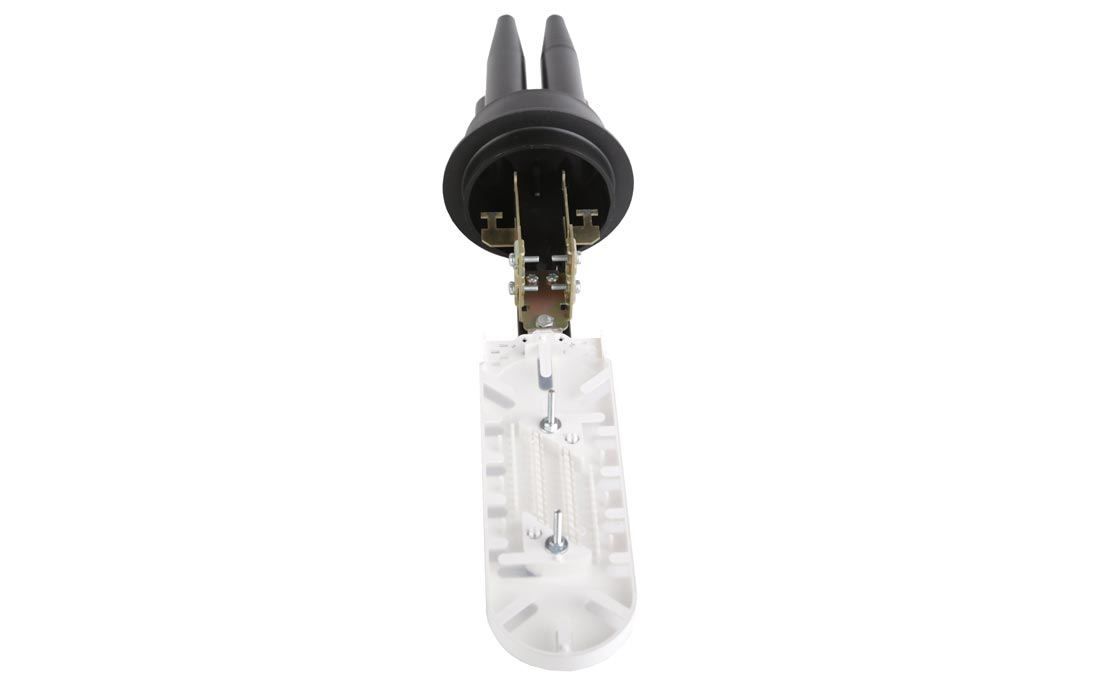

Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

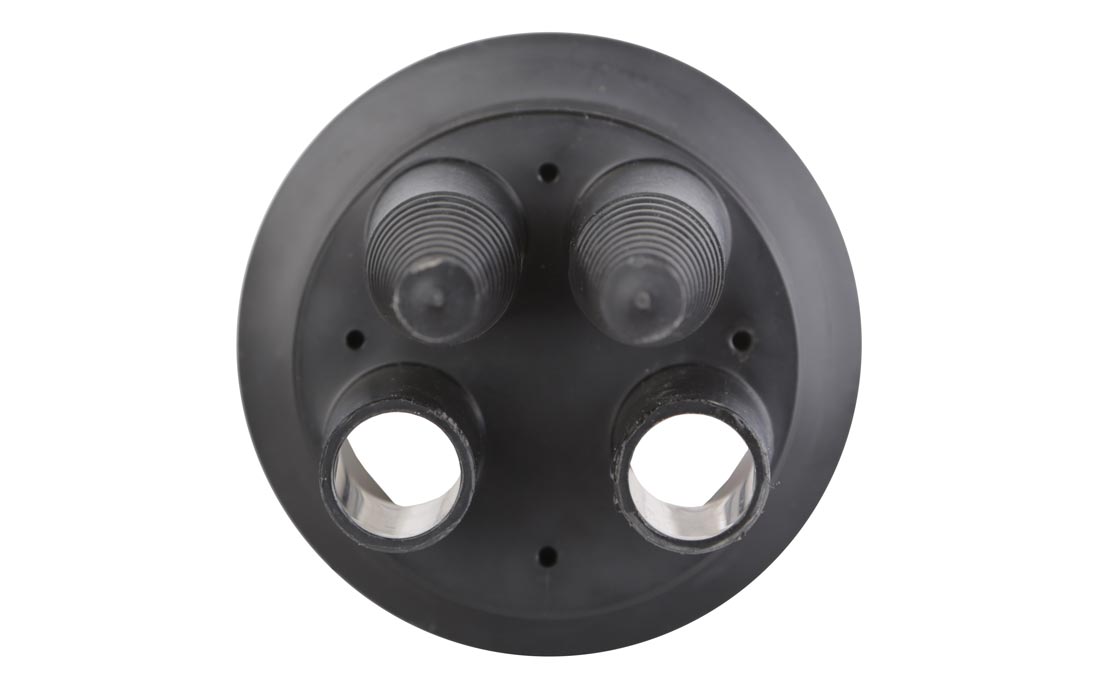

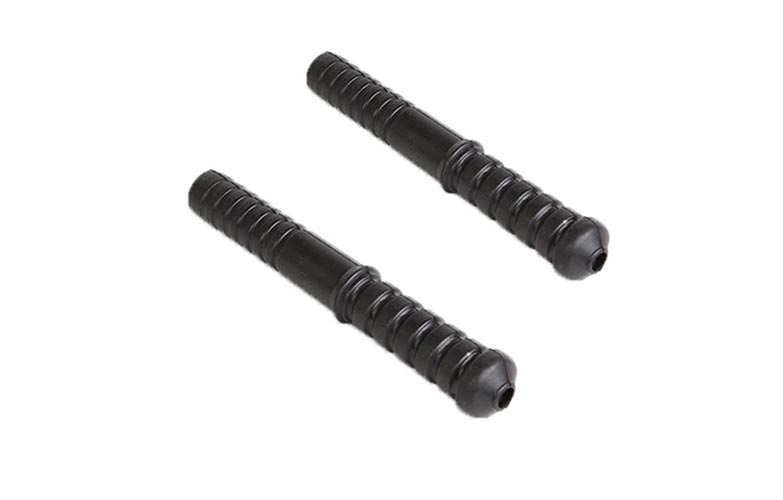

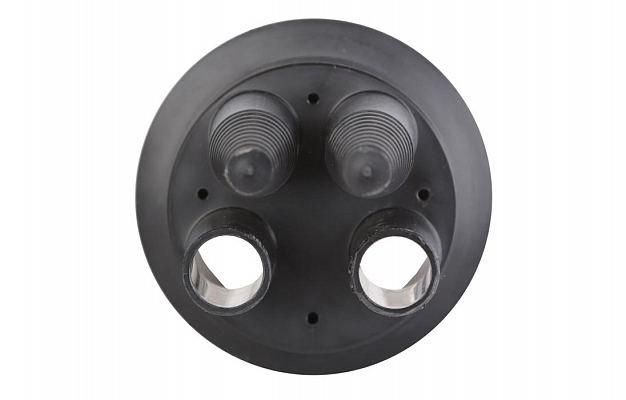

Герметизация вводимых кабелей механическая, осуществляется с использованием специально разработанных Вводов кабельных механических (ВКМ). Герметизация достигается за счет плотного обжатия кабеля введенного в ВКМ и самого ВКМ патрубком муфты. Муфта поставляется с оголовником, на котором два патрубка открыты и готовы для работы и двумя закрытыми патрубками. При необходимости ввести кабель в третий и четвертый патрубок, необходимо полностью срезать коническую часть соответствующего патрубка.

Муфта МОГ-Т-3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможно. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена распродажи:, с НДС: на 12.12.2024 2 547.12 руб.
Цена распродажи:, Без НДС: на 12.12.2024 2 122.60 руб.
Наличие у дистрибьюторов - 1 шт
Параметры товара
Характеристики
Кол-во сварных соединений 96
Тип кассет КБ48-4525
Макс. кол-во кассет 2
Кол-во вводов:
- круглый открытый 2
- круглый закрытый 2
Герметизация корпуса Хомут
Герметизация вводов ВКМ
Температура эксплуатации, ºС от -60 до +70
Габаритные размеры:
- длина, мм 500
- диаметр, мм 146
Масса, кг 2
Комплектация
Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КБ-4845 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Ввод ВКМ-22/10-13 2 шт.
Хомут металлический 2 шт.
Комплект маркеров и стяжек 1 шт.
Логистические параметры
Объем, м3: 0,014739
Вес, кг.: 1
Маркировка
МОГ Муфта оптическая городская
Т Тупиковая
3 Номер исполнения
40 один оголовник с 4-мя патрубками
1КБ4845 1 кассета типа КБ-4845
БКМ10/13 Ввод кабельный механический 10-13 мм
