Номенклатурный номер: 130101-00049 Скопировано в буфер обмена

Описание

Задать вопрос (2)

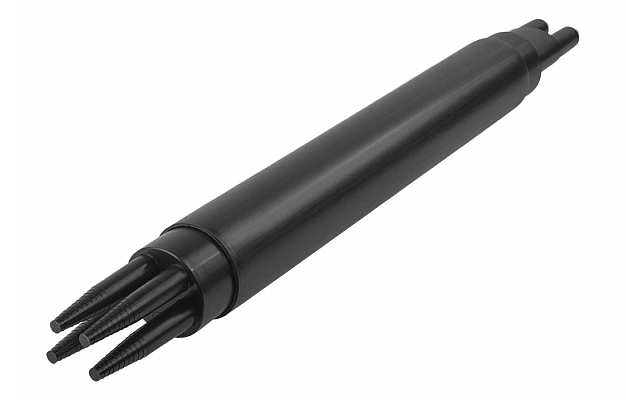

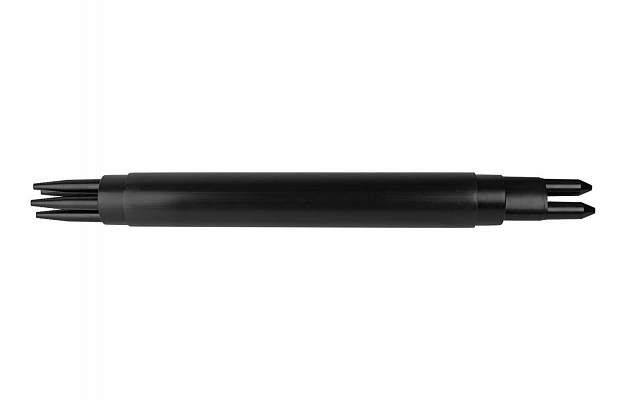

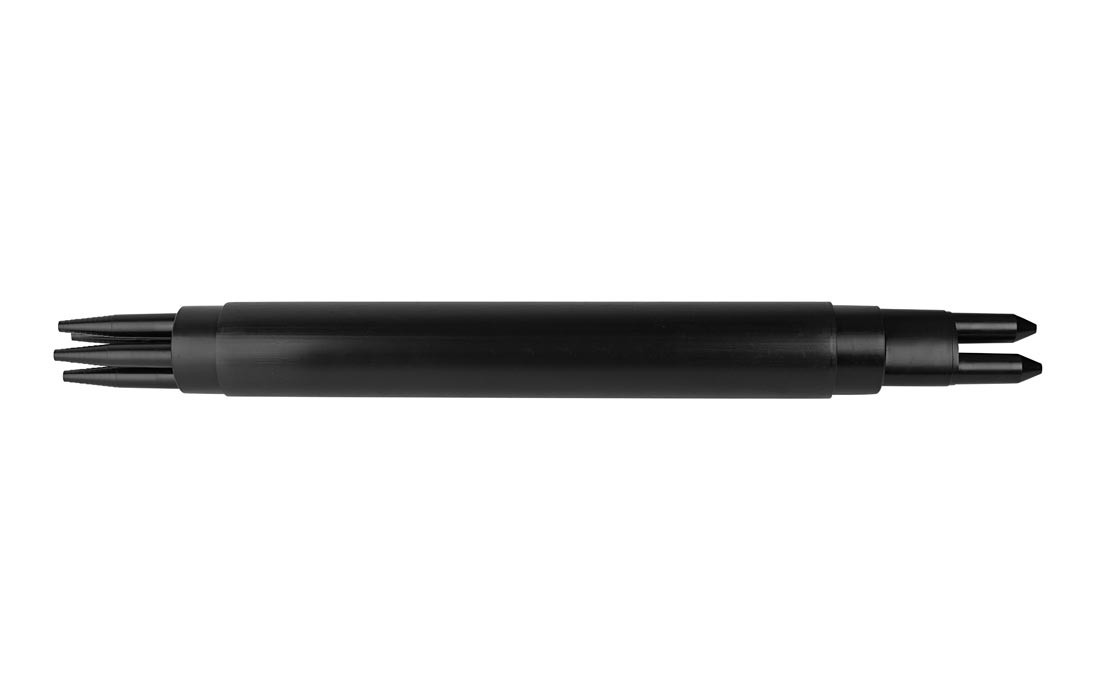

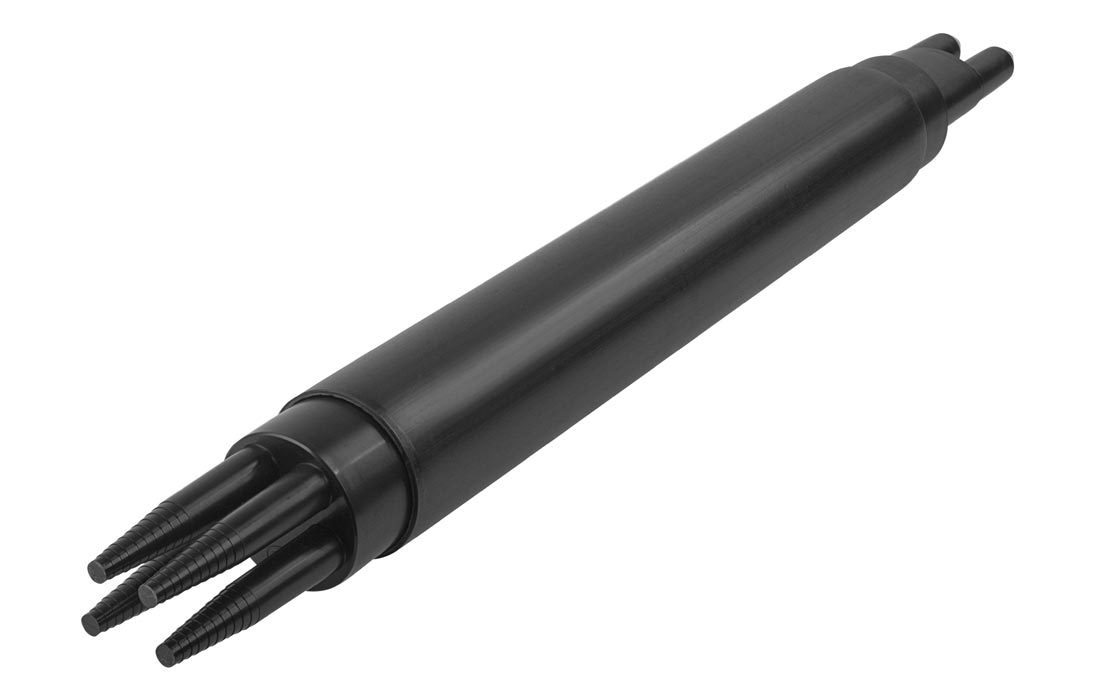

Проходная транзитная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.

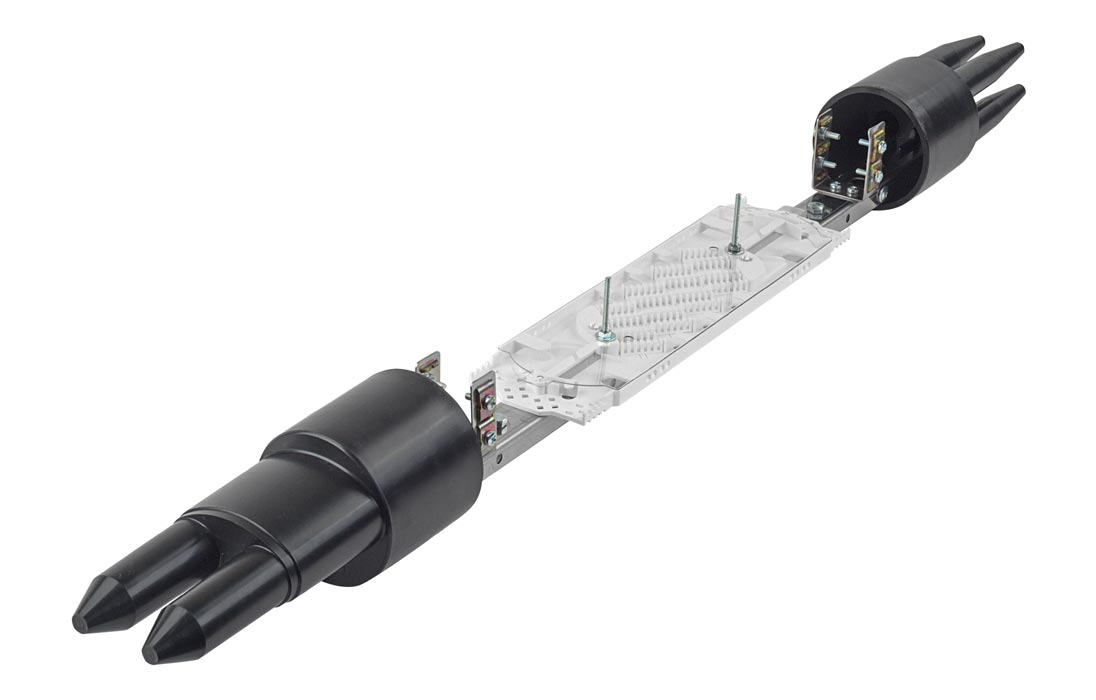

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ.

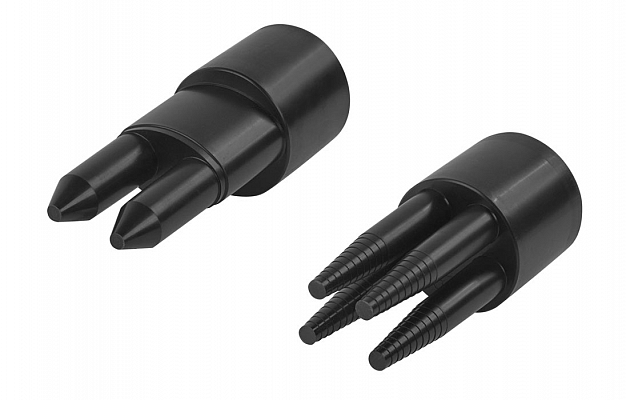

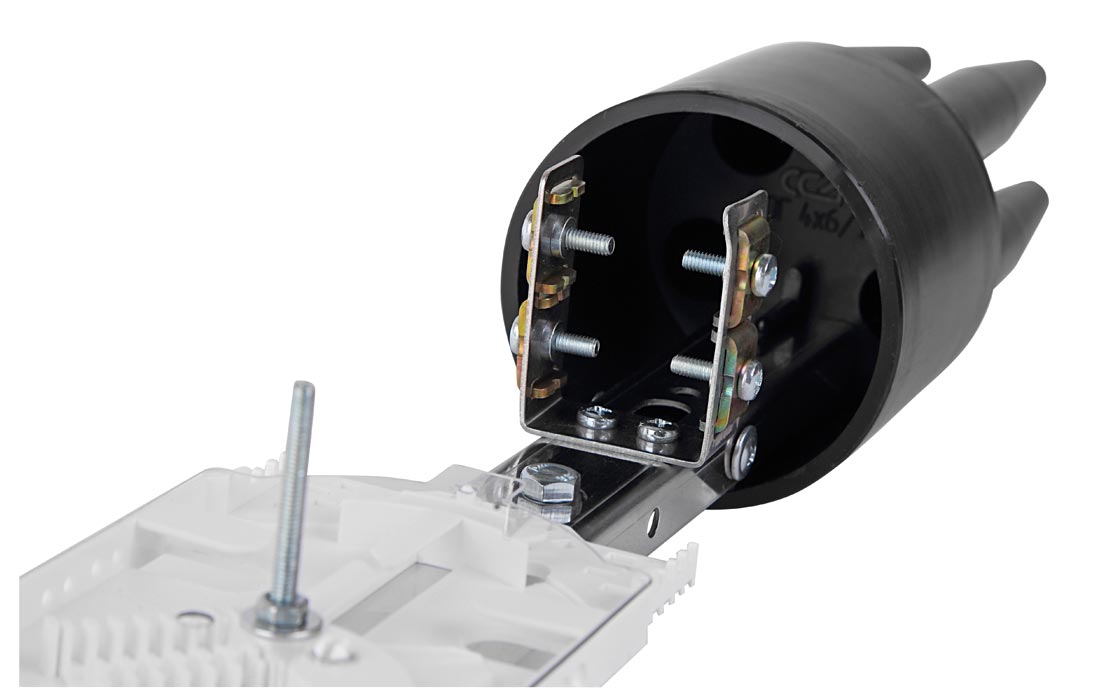

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

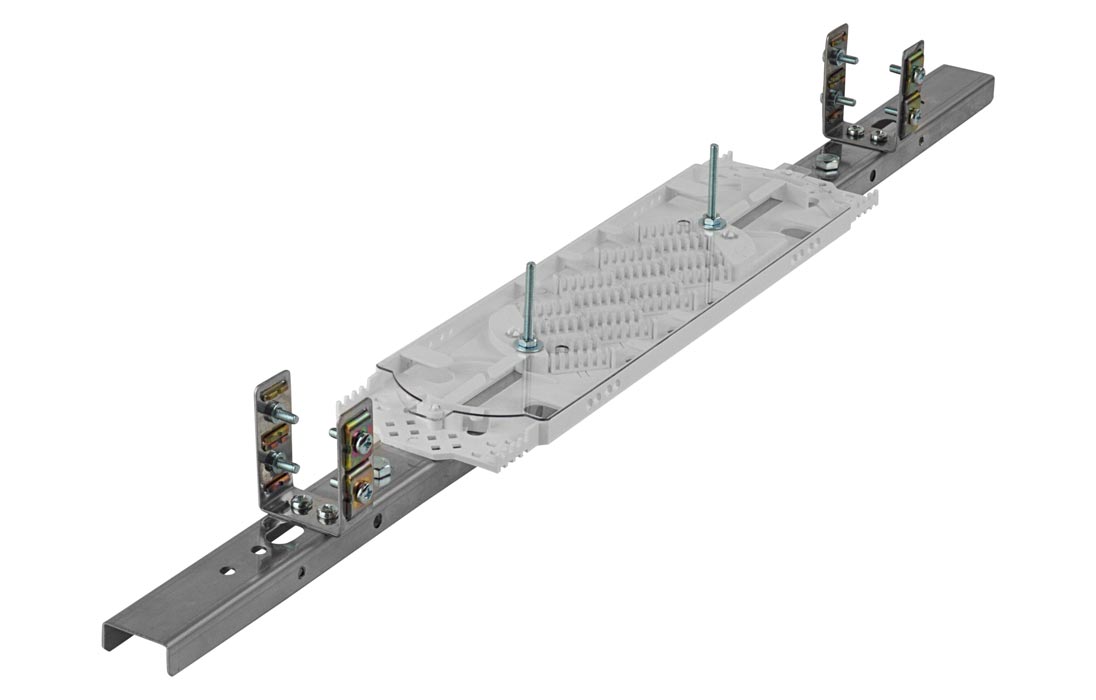

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

Перейти к сопутствующим товарам
Маркировка
Прайс-лист
RUB
  • Цена розн.*
    1 931.58
  • Цена с НДС (20%)
    2 317.90
  • Цена опт.*
    1 835.00
  • Цена с НДС (20%)
    2 202.00
* Информация для юридических лиц. Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец...
Информация для юридических лиц.
Относительно указания в прайс-листе и на сайте ССД цен на продукцию без учета НДС: Компания-продавец добросовестно исполняет обязанности, установленные законодательством о налогах и сборах, и подтверждает, что выставленный Покупателю счет-фактура дает ему законное право принять к вычету уплаченную сумму НДС.
Склад
Москва
  • Доступно:
    11
  • В пути:
    0
    Срок поставки товара 2-3 дня с удаленного склада ССД, резерв можно осуществить через отдел продаж.
  • Резерв:
    19
  • Срок поставки:
  • Менее 30 шт. —
    неск. дней
  • Более 30 шт.  —
    по запросу
Параметры товара
Характеристики
Кол-во сварных соединений 144
Тип кассет К48-4525
Макс. кол-во кассет 3
Кол-во вводов, сторона 1:
- овальный, до 21 мм/до 25 мм/транзит2/2/1
Кол-во вводов, сторона 2:
- конус, до 16 мм4
Герметизация корпуса ТУТ
Герметизация вводов ТУТ
Температура эксплуатации ºС от -40 до +70
Габаритные размеры:
- длина, мм 920
- диаметр, мм 90
Масса, кг 2,2
Комплектация

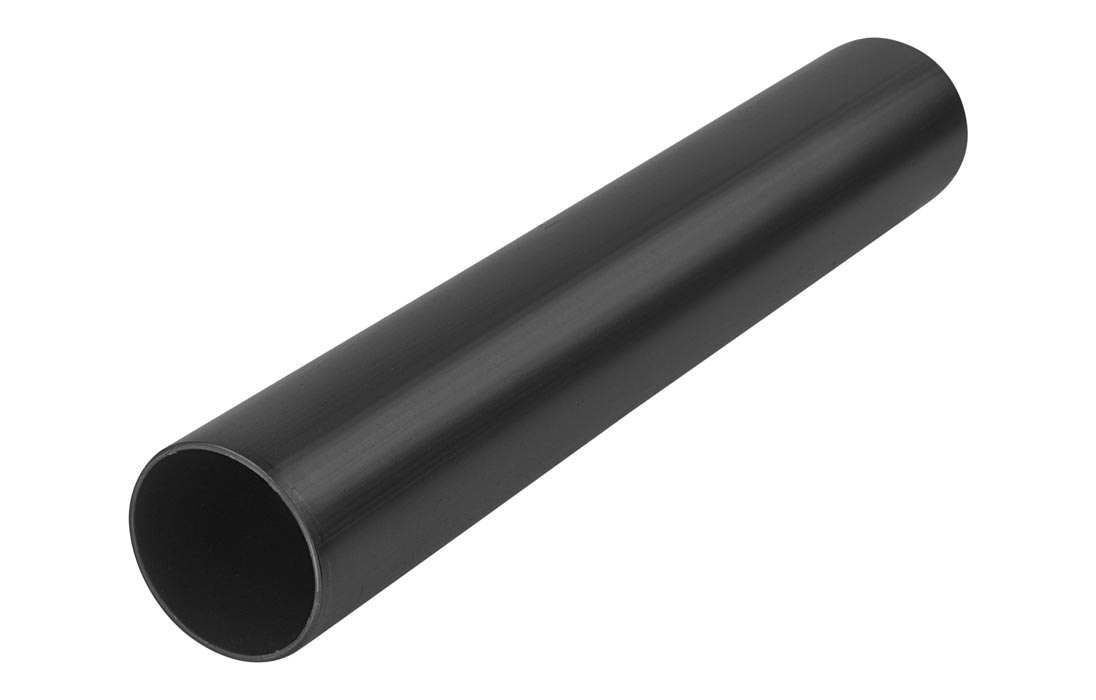

Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Пинцет для укладки КДЗС 1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Логистические параметры
Объем, м3: 0,017200
Вес, кг.: 1,9
