Номенклатурный номер: 130105-00958 Скопировано в буфер обмена

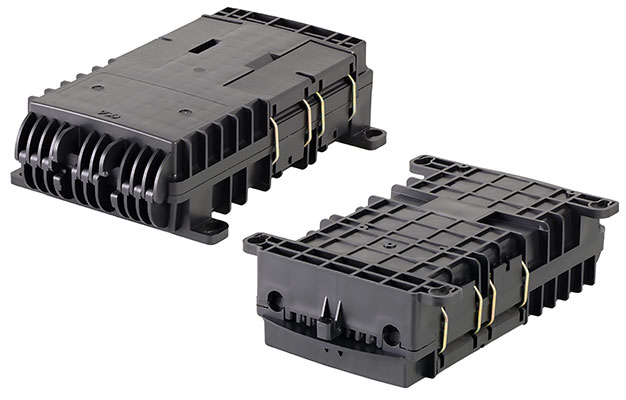

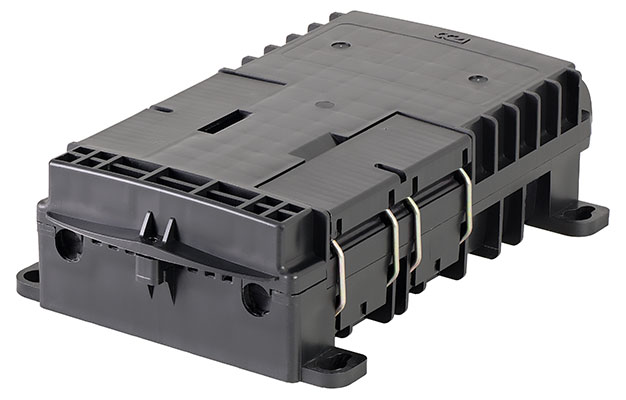

Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 1

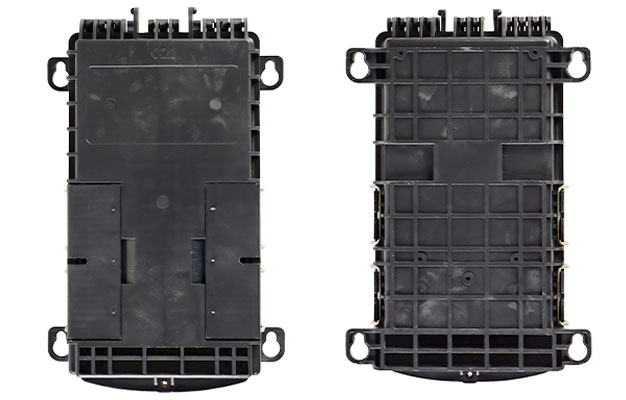

Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 2

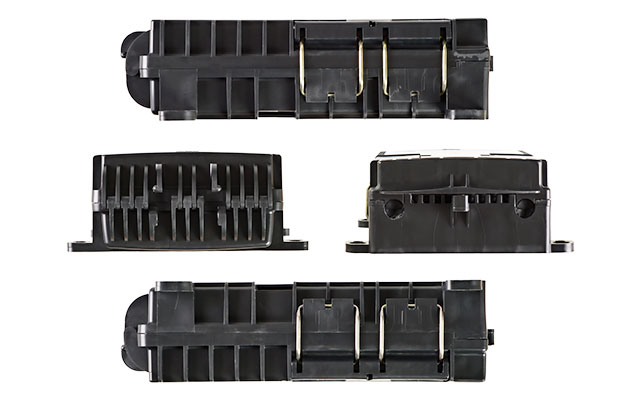

Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 3
Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 4
Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 5
Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 6
Муфта МПО-Ш3/48-3КС1645-К ССД внешний вид 7

Описание (PDF)

Оптическая муфта МПО-Ш3/48 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

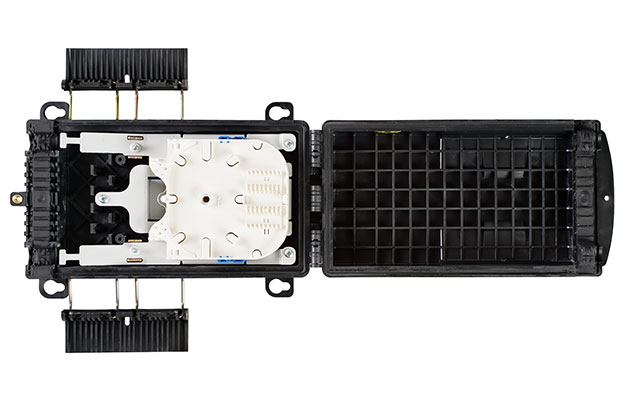

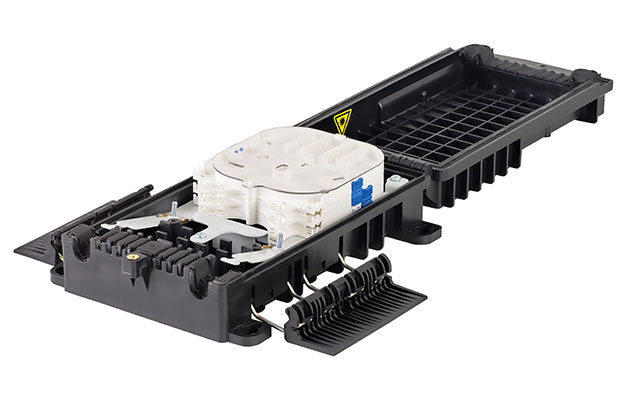

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.

Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М и УПМК-Панда комплект для муфт МКО-П).


Перейти к сопутствующим товарам

В корзину
шт
Прайс-лист
Цена розничная, с НДС: на 29.03.2024 1 752.97 руб.
Мелкий опт: 15 шт
Оптовая скидка: 3%
Цена оптовая, с НДС: 1 700.38 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, с НДС: 1 630.26 руб.
Цена розничная, Без НДС: на 29.03.2024 1 460.81 руб.
Мелкий опт: 15 шт
Оптовая скидка: 3%
Цена оптовая, без НДС: 1 416.98 руб.
Крупный опт: 30 шт
Оптовая скидка: 7%
Цена оптовая, без НДС: 1 358.55 руб.
Параметры товара
Характеристики
Кол-во сварных соединений 48
Тип кассет КС-1645
Макс. кол-во кассет 3
Макс. кол-во сварных соединений 48
Кол-во вводов:
- до 14 мм/транзит 2/1
- до 5 мм 8
Герметизация корпуса Эластомер
Герметизация вводов Эластомер
Защищенность IP66
Температура эксплуатации, ºС -60...+70
Габаритные размеры, мм:
- длина 279
- ширина 178
- высота 74
Масса, кг 0,78
Комплектация
Корпус с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Монтажная панель (вставка) 1 шт.
Кассета КС-1645 3 шт.
Стяжки, маркеры 1 компл.
Силикагель 30 г
Комплект маркеров и стяжек 1 шт.
Логистические параметры
Объем, м3: 0,005009
Вес, кг.: 1,05
Маркировка
МПО Муфта плоская оптическая
Ш Аббревиатура муфты
3 Номер исполнения
48 емкость муфты 48 ОВ
3 3 кассеты в комплекте
КС1645 кассета типа КС-1645
К наличие КДЗС в комплекте
